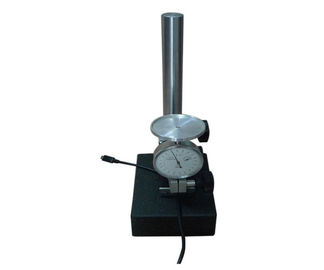

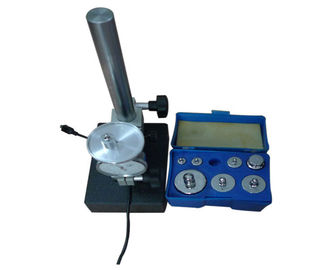

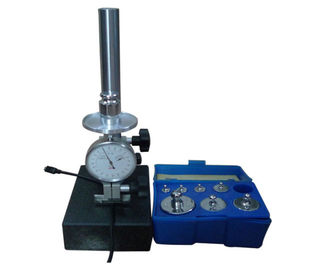

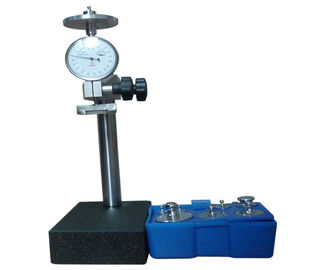

Mechanische Material Iec-Testgerät-Druck-Einrückungs-Prüfeinrichtung

Mechanische Material Iec-Testgerät-Druck-Einrückungs-Prüfeinrichtung

Produktdetails:

Der druckprüfende Apparat der hohen Temperatur wird benutzt, um die Hitzebeständigkeit des Isoliermaterials zu prüfen. Er hat ein rechteckiges im Falle der runden Stifte oder eines Blattes benutzt zu werden Blatt (sehen Sie Zahl 41a), mit einem Rand 0,7 Millimeter breit, das eine runde Form hat (sehen Sie Zahl 41b), mit einem Durchmesser von 6 Millimeter und einem Rand von 0,7 Millimeter, in anderen Fällen. Die Exemplare werden in Position des Apparates gelegt.

Technische Parameter:

Die Kraft, die durch das Blatt aufgewendet wird, ist 2,5 N.
Der Apparat, mit dem Exemplar in Position, wird für 2 h in einem Wärmeschrank bei einer Temperatur von instand gehalten (200 ± 5) °C.
Das Exemplar wird dann vom Apparat und, innerhalb 10 s entfernt, abgekühlt durch Immersion im kalten Wasser.
Die Stärke der Isolierung, die im Augenblick des Eindruckes bleibt, wird gemessen und wird nicht verringert worden sein, durch mehr als 50% seines Anschaffungswerts, der am Anfang des Tests gemessen wird.

Zahl des Prüfstandes: 1
Gewicht: 5g*1, 10g*1,25g*1,50g*1,100g*1,150g*1,200g*1,500g*1 (es kann besonders angefertigt werden)
Rand-Stärke: 0.7±0.01mm
Passt sich an Standard an: Iec 60884-1 Fig41, VDE0620, BS1363, IEC60598-2-20clause20.15, IEN60811-3-1
