ISO 6336 Advanced Standard Reducer Dynamometer Testsystem für die umfassende Leistungsbewertung

ISO 6336 Advanced Standard Reducer Dynamometer Testsystem für die umfassende Leistungsbewertung

Produktbeschreibung mitDynamometerprüfsystem:
Der Prüfstand ist eine Prüfvorrichtung zur Prüfung der Leistungsindikatoren des Reduktors, die verschiedene Leistungsparameter des Reduktors prüft, einschließlich:Leistung, Ausgangsdrehmoment, Geschwindigkeit, Leistung, Effizienz, Temperaturanstieg, Vibrationen und Lärm usw.Der Prüfstand kann die Leistungstests verschiedener Arten von Reduktoren erfüllen und genaue Parameterindikatoren für die Bewertung der Herstellung liefern, Wartung und Anwendung von Reduktoren vor Ort.

Prüfelemente mit Dynamometerprüfsystem:
1Aussehungsprüfung: Überprüfen Sie, ob der Reduktor beschädigt, verformt, gerissen usw. ist.
2Leistungsprüfung: einschließlich Prüfung des Drehmoments, der Leistung, des Wirkungsgrades und anderer Leistungsindikatoren des Reduktors.
3. Lastprüfung: Prüfung des Betriebs des Reduktors unter verschiedenen Belastungen, wie Geschwindigkeit, Ausgangsdrehmoment, Leistung usw.
4. Haltbarkeitsprüfung: Der Reduktor wird langfristig getestet, um seine Zuverlässigkeit und Haltbarkeit bei langfristigem Gebrauch zu ermitteln.
5. Wärmebehandlungstest: Der Reduktor wird in eine hochtemperaturartige Umgebung gebracht, um seine Leistung und Stabilität unter hochtemperaturartigen Bedingungen zu prüfen.
6- Geräuschprüfung: Prüfung des Geräuschpegels, den der Reduktor während des Betriebs erzeugt, um festzustellen, ob er den einschlägigen Geräuschnormen entspricht.
7Schwingungstest: Probleme mit dem Reduktor können durch die Schwingungsreaktion wie Schäden, Einbußen, Rost usw. erkannt werden, was die normale Schwingung des Reduktors beeinträchtigt.Verwenden Sie den Vibrationsdetektor des Reduktionsmotors, um die Vibrationsgröße und -frequenz des Reduktionsmotors zu beobachten und Anomalien im Reduktionsmotor zu finden.
8Temperaturprüfung: Während des Betriebs des Reduktionsmotors ist zu prüfen, ob die Temperatur der Reduktionsmotor den Anforderungen entspricht.
9- Prüfung des Schmieröls: Prüfung des im Reduktor verwendeten Schmieröls zur Gewährleistung seiner Qualität und Eignung.
10. Sicherheitstest: Überprüfen Sie die Sicherheit des Reduktors, wie z. B. Überlastschutz, Kurzschlussschutz usw.

Produktzusammensetzung mit Dynamometerprüfsystem:
Der Prüfstand des Reduktors besteht aus drei Teilen: mechanischem System, Mess- und Steuerungssystem und Frequenzumwandlungssystem.

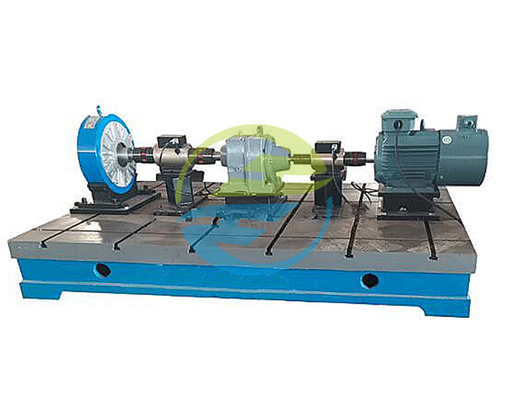

Mechanische Anlage: Stromquelle, getesteter Reduktor, Drehmomentsensor, begleitender Prüfreduktor, Lastmotor, Gusseisenplattform und Werkzeuganschlüsse.
Mess- und Steuerungssystem: bestehend aus Antrieb, Lastregler, Echtzeitdatenerfassungssystem, Datenalarmsystem, Softwaresystem und sonstigen Geräten.,Datenanalyse und -anzeige, Datenerfassung und Exportfunktionen entsprechend dem Prüfvorhaben.
Variable Frequenz-Ladungssystem: Mit einem Variable Frequency-Feedback-System ist die Ladungsstabilität gut und die Einsparung der Betriebskosten (Energieeinsparung) beträgt mindestens 75%.

Technische Parameter:

Produktbilder des Reduktors:

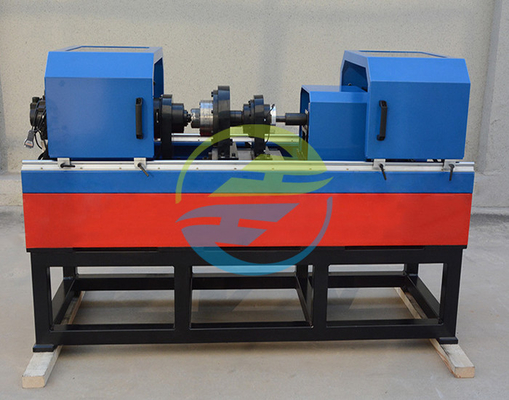

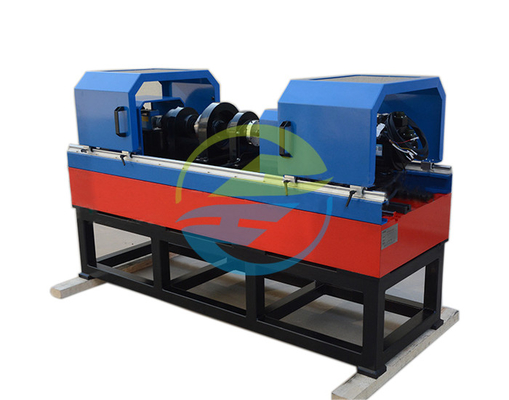

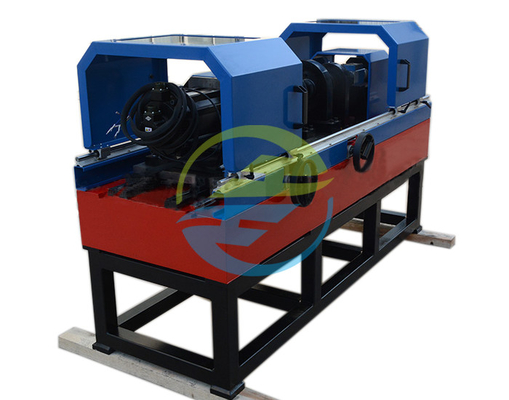

Verschiedene Modelle von Prüfständen:

Anpassungsfähige Produkte mit Dynamometerprüfsystem

Fragen und Antworten:
F1: Was sind die Hauptfunktionen des Reduktorprüfstandes?
A1: Der Prüfstand des Reduktors wird hauptsächlich zur Messung verschiedener Leistungsparameter des Reduktors verwendet, z. B. Eingangsdrehmoment, Drehzahl, Leistung, Ausgangsdrehmoment, Geschwindigkeit, Leistung, Wirkungsgrad, Vibration, Lärm,Temperaturanstieg, usw.

F2: Wie funktioniert der Prüfstand für die Reduktion?
A2: Nachdem der Prüfstand des Reduktors das Leistungsmoment durch die Hauptleistung (Motor) eingibt, wird die Größe der Leistung, die durch den Reduktor ausgibt, über die Prüfstandsplattform gemessen.

F3: Was sind die Hauptkomponenten des Reduktorprüfstandes?
A3: Der Prüfstand des Reduktors besteht hauptsächlich aus einer magnetischen Pulverbremse, einem Getriebe, einem Drehmomentgeschwindigkeitssensor, einem kreisförmigen Gitter, einem permanenten Magneten-synchronen Servomotor usw.

F4: Welche Prüfstandards gelten für Prüfstände für Reduktoren?
A4: Bei der Prüfung des Reduktors werden vor allem die Vibrations-, Lärm-, Temperaturanstiegs- und Belastungsbedingungen des Reduktors überprüft, wobei diese Parameter im angegebenen Bereich liegen müssen.

F5: Welche Vorsichtsmaßnahmen sind bei der Verwendung der Reduktorprüfbank zu treffen?
A5: Bei der Verwendung des Reduzierers sollte beachtet werden, dass bei Getriebe-Reduktoren der Temperaturanstieg des Ölpools 35 °C und der Lagertemperaturanstieg 40 °C nicht überschreiten darf.für Würmerreduktoren, ist der Temperaturanstieg im Ölbecken erforderlich Nicht mehr als 60°C, Lagertemperaturanstieg nicht mehr als 50°C.
