Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate(cost additional) |
Modellnummer: | HC9928 |
Minimum Order Quantity: | 1 set |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 20 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 30 Sätze pro Monat |
Material: | aus rostfreiem Stahl | Bahnhof: | 1 Station |
---|---|---|---|
Klemmen-Einheit: | Einheit zur Steckklemmen | Standards: | IEC 608841, VDE0620 |
Gewichte: | 4N, 20N, 30N, 50N | Messgeräte: | Anpassbar |
Standards:
IEC 60884-1 "Stecker und Steckdosen für Haushalts- und ähnliche Zwecke ¢ Teil 1: Allgemeine Anforderungen" Abschnitt 24.10, Abbildung 30
Standardbeschreibung:
Die Steckdose wird auf eine starre Stahlplatte gelegt, die mit Löchern ausgestattet ist, die für die Stifte der Steckdose geeignet sind, wie in dem Beispiel in Abbildung 30 dargestellt.
Die Abstände zwischen den Zentren der Löcher (z. B.d1 und d2) sind gleich den Abständen zwischen den Zentren des Kreises, der um die Querschnittsfläche jedes Pins im Standardblatt des Steckers umschrieben ist..
Jedes Loch muss einen Durchmesser haben, der dem des Kreises entspricht, der um die Querschnittsfläche des Pins plus (6 ± 0,5) mm umschrieben ist.
Der Stecker ist so auf der Stahlplatte angebracht, daß die Zentren der Kreise, die die Pins umschließen, mit den Zentren der Löcher zusammenfallen.
Eine Zugkraft P, die der in Tabelle 16 angegebenen maximalen Zugkraft entspricht, wird ohne Züge 1 Minute lang in der Richtung der Längsachse des Pins auf jedem Stift hin und wieder angewendet.
Der Zug wird innerhalb eines Heizschranks bei einer Temperatur von (70 ± 2) °C 1 Stunde nach dem Einlegen des Steckers in den Heizschrank ausgeübt.
Nach der Prüfung darf der Stecker auf die Umgebungstemperatur abkühlen und es muss überprüft werden, ob sich kein Stift im Körper des Stecks um mehr als 1 mm verlagert hat.
Prüfprobe:Stecker, Stecknadel
Parameter:
Prüfstation | 1 Bahnhof |
Prüfgewicht | 50N*1, 20N*2, 30N*1, 4N*1 |
Messgeräte | 6A Steckermessgerät, 10A Steckermessgerät, 16 Steckermessgerät, jeweils eins |
Steckdose | Die Steckdosenplatte sollte nach den Anforderungen an Stecker und Steckdosen des jeweiligen Landes hergestellt werden. |
Anwendung:
Es wird verwendet, um die Festigkeit des Steckers und der Stecknadel zu testen. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.
Prüfmethode
1Vor der ersten Anwendung sollte der Benutzer sich mit den einschlägigen Normen vertraut machen, um die Prüfvorrichtung wirksamer und ordnungsgemäß zu benutzen und die Prüfung abzuschließen.
2Der Stecker ist auf der Stahlplatte so angebracht, daß die Zentren der Kreise, die die Pins umschließen, mit den Zentren der Löcher zusammenfallen.Anschließend wird der Prüfstecker in die Steckdose in Richtung der Längsachse des Pins eingeführt.Anschließend wird der Stecker mit einer Temperatur von (70 ± 2) °C in den Heizschrank gelegt, 1 Stunde später wird eine Zugkraft in den Heizschrank angewendet.
3. Wählen Sie die Klemmvorrichtung entsprechend der Form des Steckers und stellen Sie sicher, dass sie fest mit dem Stecker verbunden ist (sichern Sie, dass sie nicht losfällt, wenn Sie eine Zugkraft ausüben)
4Wählen Sie das Zuggewicht nach der in Tabelle 16 angegebenen maximalen Zugkraft (kann durch die Überlagerung erreicht werden), das Gewicht wird in den Ring der Klemme geklemmt, mit Vorsicht gehandhabt,und erzeugen keine explosive Spannung.
5. Die Kraft wird nach der Prüfung 1 Minute lang auf jeden Steckknopf ausgeübt,Der Stecker darf auf die Umgebungstemperatur abkühlen, und es ist zu überprüfen, ob die Verschiebung der Stecknadel in der Steckdose nicht mehr als 1 mm beträgt..
6. Achten Sie nach Abschluss der Prüfung auf die Reinigung des Geräts und die Wartung der Steckdosen.

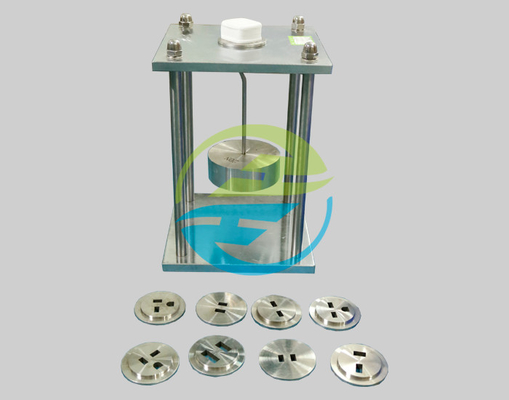

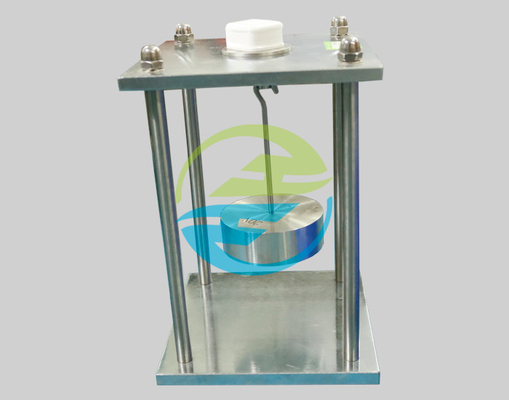

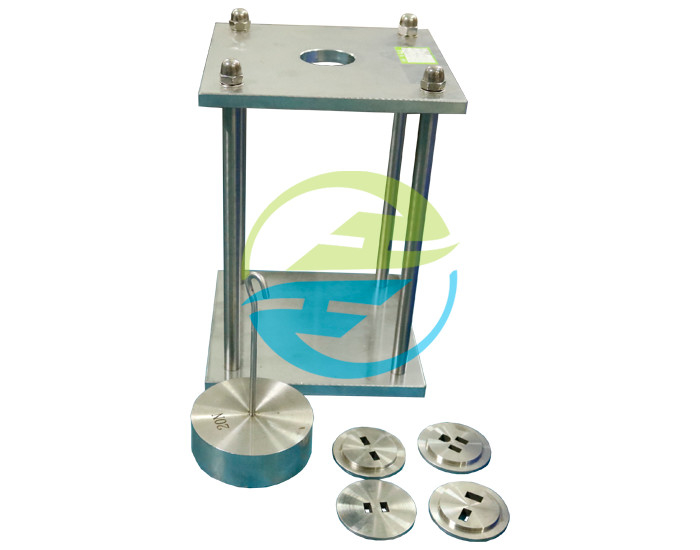

Bildansicht
Unser Vorteil:
Wir haben unser eigenes Entwicklungs- und Designteam, das unsere eigenen technologischen und innovativen Produkte für Kunden gewährleistet.
Für alle Kunden, die eine neue Idee über einige Produkte haben, lassen Sie es uns einfach wissen, können wir nach Ihrer Idee ein einzigartiges Design der Produkte zur Verfügung stellen.
Technische Unterstützung:
Alle unsere Arbeiter sind erfahren und geschickt.
Nachverkaufsservice:
Unser Arbeitsteam und unsere Vertriebsteams können einen schnellen und effizienten Kundendienst für unser Produkt garantieren, das überall auf der Welt verkauft wird.
