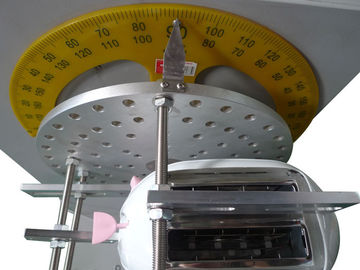

IEC60335-1 Klausel 25,14 Versorgungs-Schnur-Biegeprüfungs-Apparat mit einem Arbeitsplatz

IEC60335-1 Versorgungs-Schnur-Biegeprüfungs-Apparat der Klausel-25,14 mit einem Arbeitsplatz

Produktinformation:

Diese Prüfeinrichtung überprüft den Schutz der Versorgungsschnur, in der sie das Gerät kommt. Sie passt sich an die Standardanforderung IEC60335-1 der Klausel 25,14 an. Geräte versahen mit einer Versorgungsschnur, die bewegt werden, wenn in Kraft, werden konstruiert, damit die Versorgungsschnur ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt. Dieses beantragt nicht Geräte mit automatischen Schnurspulen.

Geräte versahen mit einer Versorgungsschnur, die bewegt werden, wenn in Kraft, werden konstruiert, damit die Versorgungsschnur ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt.

Anmerkung 1: Dieses trifft nicht auf Geräte mit automatischen Schnurspulen zu, die durch 22,16 stattdessen geprüft werden.

Befolgung wird durch den folgenden Test überprüft, der auf einem Apparat durchgeführt wird, der ein oszillierendes Mitglied wie in Tabelle 8. gezeigt hat.

Das Teil des Gerätes, das die Einlassöffnung einschließt, wird am oszillierenden Mitglied damit, wenn die Versorgungsschnur an der Mitte seiner Reise ist, die Achse der Schnur, in der es den Schnurschutz oder -einlaß kommt, ist vertikal und überschreitet durch die Achse der Oszillation befestigt. Die Hauptachse des Abschnitts der flachen Schnüre ist zur Achse der Oszillation parallel.

Die Schnur wird geladen, damit die aufgewendete Kraft ist:

10 N, für die Schnüre, die eine nominale Querschnittsfläche übersteigt 0,75 Millimeter ² haben;

5 N, für andere Schnüre.

Der Abstand X, wie in Tabelle 8, zwischen der Achse der Oszillation und dem Punkt gezeigt, in dem die Schnur oder der Schnurschutz das Gerät kommt, wird damit, wenn das oszillierende Mitglied über seine vollständige Auswahl umzieht, die Schnur justiert und Last machen die minimale seitliche Bewegung.

Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von flexings für Art z-Zubehöre befördert, die 20000 sind und für andere Zubehöre 10000. Die Rate des Biegens ist 60 pro Minute.

Anmerkung 2: Ein Biegen ist eine Bewegung von 90°.

Die Schnur und seine verbundenen Teile werden durch einen Winkel der Hälfte der Anzahl 90°after von flexings gedreht, es sei denn, dass eine flache Schnur gepasst wird.

Während des Tests werden die Leiter an der Nennspannung geliefert und geladen mit dem Nennstrom des Gerätes.

Anmerkung 3: Strom wird nicht durch die Erdungsleitung geführt.

Der Test resultiert nicht herein

1. Ein Kurzschluss zwischen den Leitern;

2. Ein Bruch von mehr als 10% der Stränge irgendeines Leiters;

3. Trennung des Leiters von seinem Anschluss;

4. Lockerung irgendeines Schnurschutzes;

5. Schaden der Schnur oder des Schnurschutzes, die Befolgung dieses Standards hindern konnten;

6. Defekte Stränge, welche die Isolierung durchbohren und zugänglich werden.

Technische Parameter:
