Produkteinführung:

Das wasserdichte Testgerät ist in Übereinstimmung mit dem Standard der Klausel IEC60529 IPX1 zum Zweck der Prüfung IPX8 hergestellt.
Die Maschine wird mit Standardtestprogramm versehen, das verfügbar ist, für Prüfungszweck vorgewählt zu werden, ohne irgendwie einzustellen. Wird auch mit verbraucherbestimmtem Programm, die Prüfparameter können gemäß deferent Prüfnorm definiert werden versehen. Die Ladenplattform kann geneigtes 15° sein, zum der IPX2 geneigten Prüfungsbedingung zu erfüllen.

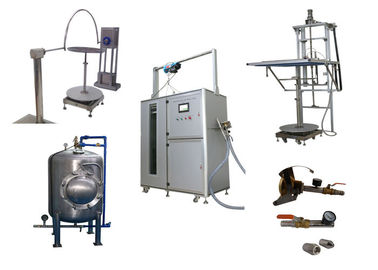

Schließen Sie die folgenden Testeinzelteile ein:

1. Vertikale Regentropfenprüfvorrichtung (IPX1, IPX2) DP-1
2. Oszillierende Rohr-Prüfvorrichtung (IPX3, IPX4) SSW-1
3. Spray-Düse (IPX3, IPX4) SN-1

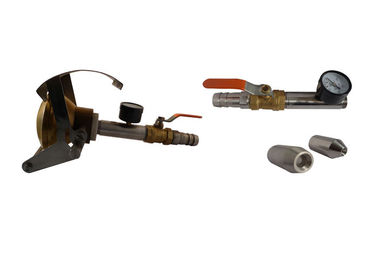

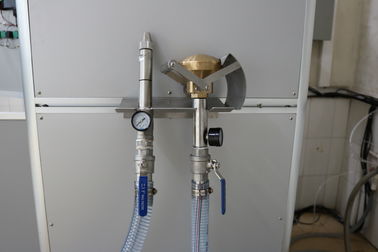

4. Handstrahldüse (IPX5, IPX6) SN-2
5. Intelligente Wasserversorgung und Kontrollsystem (IPX7) WCS-1
6. Enge-Druck-Prüfvorrichtung WTP-1 des Wasser-IPX8
7. Kippbares drehendes Stadium TS-1

1. Vertikale Tropfenfänger-Regen-Prüfmaschine DP-1

Beschreibung

Diese Versuchseinrichtungen sind, Schutz gegen vertikal fallende Wasser-Tropfen zu überprüfen. Es ist in Übereinstimmung mit der Standardanforderung IEC60529 der Klausel IPX1 und IPX2 entworfen und hergestellt.

Der Aufstieg und der Fall des Tropfenfängerkastens wird durch den Motor gesteuert. Er wird mit der drehbaren objektiven Tabelle ausgerüstet, deren drehende Geschwindigkeit 1r/min für Test IPX1 ist; Er wird auch mit 15°bevel für Unterstützungsprobe für den Test IPX2 ausgerüstet.

1. Feinfilter des Edelstahls für Schmutzfiltration.

2. Unter Verwendung der Druckluft, zum des Nadelwassers durchzubrennen, von reagierenden Substanzen des Wassers und von atmosphärischer blockierender Nadel zu verhindern. (Der Luftkompressor ist nicht enthalten).

3. Allgemeine medizinische Nadeldüse des Edelstahls, einfach zu kaufen, nicht einfach zu verrosten.

4. Nadeldüse und Nadel versehen Sitz unter Verwendung der Verjüngungsverbindung, können ohne das Werkzeug leicht ersetzt werden, einzelner Schaden der Nadeldüse können leicht schnell ersetzt werden mit einer Düse.

Spezifikationen

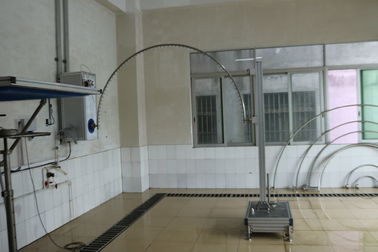

2. Oszillierende Rohr-Prüfvorrichtung für IPX3 und IPX4 SSW-1

Produktinformation:

Oszillierende Rohrprüfvorrichtung ist in Übereinstimmung mit der Standardanforderung von IEC60529 IPX3 und IPX4 entworfen und hergestellt. Sie wird für den wasserdichten Test der Elektrogeräte verwendet.

Das oszillierende Rohrteil dieses Gerätes wird durch Justierbargeschwindigkeit Bewegungs- und Kurbelverbindungmechanismus gesteuert. Dieses Gerät tauscht Schwingen vom Ort von ±60°to ein anderes von ±175°with aus, welches die Geschwindigkeit durch den Standard durch die Maschine erforderte, die Winkel justiert.

Die Winkelanpassung ist genau. Die Struktur ist stabil und dauerhaft. Sie wird mit drehendem Stadium ausgerüstet, durch das das Drehen von 90°can erzielt wird. Sie wird auch mit Trinkwasserfiltrationseinheit ausgerüstet, um das Splintloch am Stauen zu verhindern.

Technische Parameter:

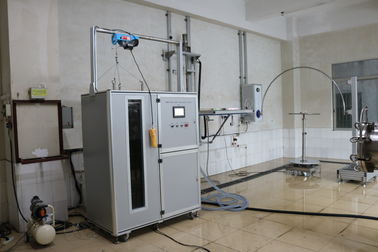

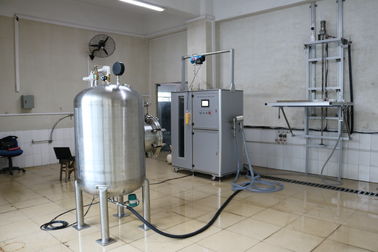

5. Intelligente Wasserversorgung und Kontrollsystem WCS-1

Produktinformation:

Die intelligente Wasserversorgung und das Kontrollsystem ist in Übereinstimmung mit der Standardanforderung von IEC60529 IPX1~IPX8 und bezogener Anforderung von Iec 60598 entworfen und hergestellt. Er wird für wasserdichten Test des Elektrogeräts, wie der Beleuchtungen verwendet.

Technische Parameter:

1. Die intelligente Wasserversorgung und das Kontrollsystem ist auf anwendbar:

(a) Wasserversorgung für IPX1~IPX6 imprägniern Test

(b) Immersionstest des Wassers IPX7

(c) Wasserspeicher für Dichtheitsprüfung des Wassers IPX8

(d) Steuerung für die wasserdichte Ausrüstung des Ganzen

2. Wasserversorgungsmethode: Wasserversorgung der konstanten Temperatur, Wasserversorgung des konstanten Flusses, konstante DruckWasserversorgung

3. Wasserversorgungssteuerprozeß: Nachdem Benutzer den Wassertemperaturwert, Wasserstromwert und Wasserdruckwert auf dem Touch Screen, das Temperaturüberwachungssystem, elektronische Meter oder Realzeitmonitor des digitalen Manometers die gegenwärtigen Werte einstellte, lesen Sie die Werte in PLC die Datenkonvertierung durch, dann justieren Sie automatisch die Drehzahl der Pumpe durch den Frequenzumsetzer.

4. Wässern Sie tempreture Steuerung: Pid-System automatisch steuern und ermitteln Wasser tempreture, Strecke: Raumtemperatur | 95℃ (±1℃). T

5. Es gibt großen Fluss und kleine WeisenWasserversorgung des Flusses zwei.

6. Große FlussWasserversorgung:

(a) Sie ist auf starken Spraytest des Wassers IPX5~IPX6 und Strahlwasser von IPX8 anwendbar

(b) Flussstrecke: 10~100L/min

(c) Flussgenauigkeit: ±0.5L/min

(d) Strömungsmesser: LWGY-15 Art Turbinenströmungsmesser

(e) Wasserpumpe: CHL8-60L6WBC Art Edelstahlkreiselpumpe

7. Kleine FlussWasserversorgung:

(a) Sie ist auf wasserdichten Test IPX1~IPX4 anwendbar

(b) Flussstrecke: 1~10L/min

(c) Flussgenauigkeit: ±0.5L/min

Strömungsmesser: LWGY-4 Art Turbinenströmungsmesser

(d) Wasserpumpe: CHL2-30L6WBC Art Edelstahlkreiselpumpe

8. Wasserbehälter:

(a) Er ist auf Wasserspeicher des starken Spraytests des Wassers IPX5~IPX6, Strahlwasser von IPX8, Immersion IPX7 anwendbar

(b) Volumen: 550L

(c) Maß: W600mmXD660mmXH1400mm

(d) Beobachtungsfenster: Hartglasfenster

(e) Beobachtungsfenstermaß: W200mmXH1250mm

(f) Tiefenmessgerät: Edelstahl

(g) Tiefenmessgeräthöhe: 1300mm, accuracy1mm

(H) Füllstandsteuerung: Schwimmerschalter + Überlaufrohr

9. Automatische Aufzugklammer der Immersion IPX7

(a) Anhebender Abstand: 0~1250mm

(b) Klammermaß: L400mmXW400mm

(c) Klammerlastsgewicht: 50Kg

10. Steuerung von IPX8

(a) Druckstrecke: 0~0.6Mpa

(b) Zeitenfolge: 0~999999s

11. Schaltschrank:

(a) Flussentdeckung: Flusssignalfeedback durch elektronisches Strömungsmesser

(b) Flusseinstellung: stellen Sie auf Touch Screen ein

(c) Temperaturentdeckung: PID

(d) Prüfer: Mitsubishi PLC

(e) Freundliche Schnittstelle: 7 Zoll, Farbtouch Screen

(f) Kontrollfunktion: Wasserversorgung der konstanten Temperatur, Wasserversorgung des konstanten Flusses, konstante DruckWasserversorgung und Testzeitsteuerung.

(g) Schutzfunktion: Durchsickernschutz, Überlastschutz, Kurzschlusssicherung

12. Filter: Edelstahloberteil, Feinfilterkern

13. Körpermaterial: industrielle Aluminiumlegierung

14. Äußeres Maß: 1400mmX750mmX1600mm

15. Stromversorgung: Wechselstrom 380V, 50HZ
