Merchanical-Stärke-Kabel-Testgerät für abgeschlossene Flachkabel

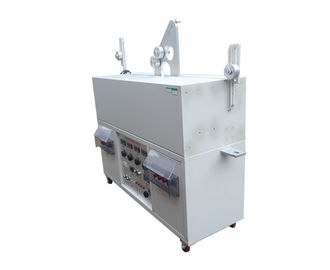

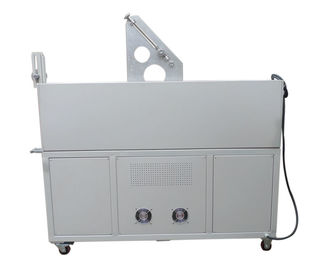

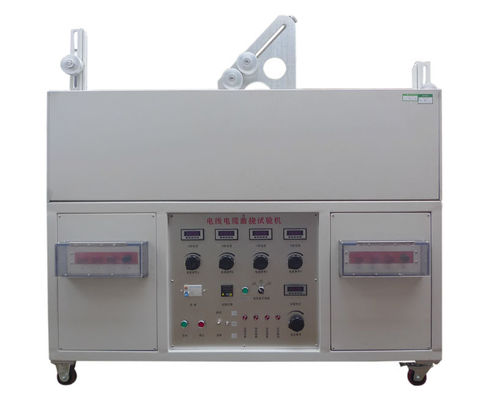

Flachkabel, die Prüfvorrichtung HDX1302 biegen

Beschreibung:

Dieses Gerät wird für die Prüfung von mechanischer Festigkeit von abgeschlossenen Flachkabeln benutzt. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 und der Kabel zu, die mehr als 18 Kerne legen lassen oben in mehr als zwei konzentrischen Schichten.

Entsprechend isolierte der Standard-IEC60245-1 Gummi Kabel-bewertete Spannungen bis einschliesslich 450/750 V-Teil 1: Allgemeine Anforderungen, IEC60245-2 Klausel 3,1 Abbildung 1-Gummi isolierten Kabel-bewertete Spannungen bis einschliesslich 450/750 V-Teil 2: Prüfmethoden.

Prüfling: Abgeschlossene Flachkabel.

Eigenschaft: Diese Kabelprüfvorrichtung besteht aus einer Fördermaschine C (sehen Sie IEC60245-2 Tabelle 1), ein Ansteuersystem für die Fördermaschine und vier Flaschenzüge für jede Probe des geprüft zu werden Kabels. Die Fördermaschine C stützt zwei Flaschenzüge A und B, die vom gleichen Durchmesser sind. Die zwei Festscheiben, an jedem Ende des Apparates, sind von einem anderen Durchmesser von Flaschenzügen A und B, aber alle vier Flaschenzüge werden so vereinbart, die die Probe zwischen ihnen horizontal ist. Die Fördermaschine macht die Zyklen (Vorwärts- und Rückwärtsbewegungen) über einem Abstand von 1 m mit einer ungefähr konstanten Geschwindigkeit von 0,33m/s zwischen jeder Richtungsumkehr der Bewegung. Eine Probe des Flachkabels über 5 m lang wird über die Flaschenzüge, jedes Ende ausgedehnt, das mit einem Gewicht geladen wird. Die Masse dieses Gewichts und der Durchmesser von Flaschenzügen A und B werden in folgender Tabelle gegeben.
