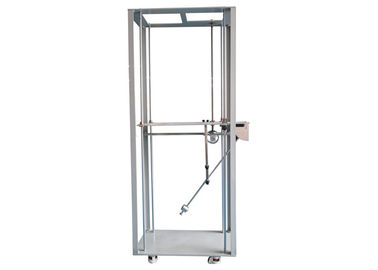

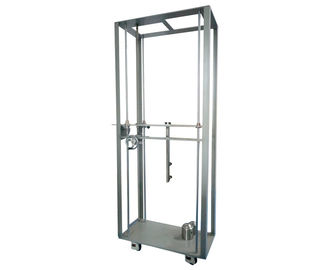

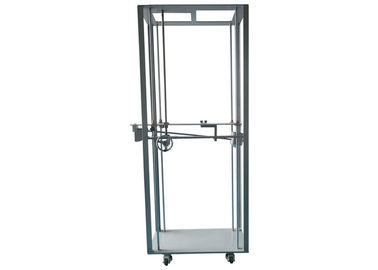

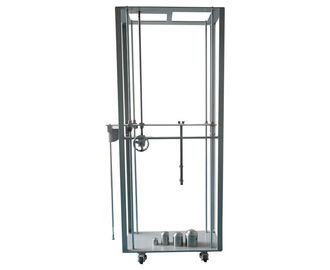

Dauerhaftes Auswirkungs-Prüfmaschine-Pendel-schwinghammer-Prüfeinrichtung

Dauerhaftes Auswirkungs-Prüfmaschine-Pendel-schwinghammer-Prüfeinrichtung

    • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
    • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
    • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
    • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
    • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
  • Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus

    Produktdetails:

    Herkunftsort: China
    Markenname: HongCe
    Zertifizierung: Calibration Certificate(cost additional)
    Modellnummer: HC9921

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Preis: Negotiatable
    Verpackung Informationen: Standardexportverpackung
    Lieferzeit: 15 Tage
    Zahlungsbedingungen: T/T, Paypal, D/A, Western Union, MoneyGram, L/C
    Versorgungsmaterial-Fähigkeit: 10 Sets pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Pendelstangenwinkel: 0-90 ° justierbar, Skalaanzeige Pendelstangenlänge: 1000mm
    Auffallendes Element: 5J, 10J, 20J, 50J Auswirkungshöhe: 200mm~1200mm justierbar

    Auswirkungs-Prüfmaschine-Pendel-schwinghammer-Prüfeinrichtung 90J IEC60068-2-75





    Produktinformation:

    Die Prüfeinrichtung ist entsprechend den Anforderungen von IEC61439-1 entworfen und hergestellt: 2009, IEC62262: Klausel 2002 6 und IEC60068-2-75, trifft es zu, um den mechanischen Zusammenstoßstärkegrad zu prüfen, wenn die Elektrogeräteoberteile externe Gegenstände zusammenstoßen.



    Der Rahmen dieses Gerätes wird durch Edelstahl geschweißt, ist die Struktur kompakt und dauerhaft. Die Schienenplatten können auf und ab justiert werden, und der Auftreffwinkel ist das ° 0-90, das justierbar ist, die ganze Prüfeinrichtung ist einfach benützt zu werden.



    Technische Parameter:

    1 Pendelstangenwinkel 0-90 ° justierbar, Skalaanzeige
    2 Pendelstangenlänge 1000mm

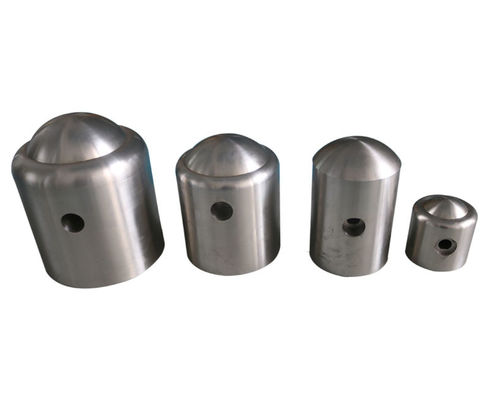

    3 Auffallendes Element 5J, 10J, 20J, 50J (90J Anteil das gleiche auffallende Element von 50J), eins von jedem
    4 Auswirkungshöhe 200mm~1200mm justierbar



    Auswirkungsenergie, gleichwertige Masse und Abwurfhöhediagramm:

    Energy/J 5 10 20 50
    Gleichwertige Masse Kilogramm (±2%) 1,7



    5

    5 10
    Fallhöhe mm±1% 300 200 400

    500



    Mechanische Prinzipien:

    Dieser Apparat ist entsprechend Iec 60068-2-75, die Vorderseite der Pendelstange wird angeschlossen an auffallende Elemente, justiert die Pendelstange auf eine bestimmte Höhe und freigibt sie, dann das Pendelstangenschwingen frei, um die Prüflingsoberfläche innerhalb eines Definierungsbereichs auszuwirken entworfen und hergestellt. Verschiedene auffallende Elemente der gleichwertigen Masse sind entsprechend unterschiedlicher Auswirkungsenergie und treffen auf unterschiedliche Elektrogeräteeinschließungsfestigkeitsprüfung zu.



    Testverfahren:

    1. Verschieben Sie die Prüfeinrichtung auf den passenden Standort vor dem Prüfling, justieren Sie die Grundschrauben, um die Prüfeinrichtung herzustellen, die gerade, diesmal, die Prüfeinrichtung gesetzt wird, wird gestützt durch Grundschrauben und die Gießmaschinen sind weg vom Boden.

    2. Installieren Sie das richtige auffallende Element entsprechend erforderlicher auffallender Energie auf die Pendelstange.
    Installations- und Ersatzmethode: Schrauben Sie heraus den örtlich festgelegten Bolzen, schrauben Sie das vorgewählte auffallende Element auf der Pendelstange, dann ziehen Sie die Bolzen fest.

    3. Verschieben Sie die Prüfvorrichtung auf die passende Stelle, in der die Probe geprüft werden soll, justieren die Gießmaschine, um die horizontale Blase in der Mittelposition zu machen, sicherstellen die Prüfvorrichtung auf waagerecht ausgerichtetem Boden und steifem Kontaktboden der Gießmaschinen.

    4. Justieren Sie das steigende Handrad, um die auffallende Elementausrichtung den Auftreffpunkt herzustellen, ziehen Sie den örtlich festgelegten Bolzen auf dem Führer fest, um das Lastaufnahmemittel zu reparieren.

    5. Justieren Sie die Pendelstange auf die erforderliche Höhe des auffallenden Elements, setzen Sie die Pendelstange in die Freigabeklammer ein, kann Benutzer die Pendelstange entsprechend der Skalaskala und die Skalaanzeige auf dem entfernbaren Behälter justieren.

    6. Das auffallende Element wirkt die Probe aus, wenn der Freigabestift freigegeben wird.

    Anmerkung: Vermeiden Sie Wiederauswirkung.

    7. Für verschiedene Testbedingungen bitte ersetzen das auffallende Element entsprechend den oben genannten Schritten. Anmerkung: Wenn Sie das auffallende Element von 50J prüfen, benutzen Sie bitte den Freigabestift vom oberen Teil der langen Freigabestange gleichzeitig sich vergewissern bitte, dass der untere Freigabestift zurückgebracht worden ist.

    Ersetzen Sie bitte die kurze Freigabestange, wenn Sie das auffallende Element von 90J prüfen.

    Dauerhaftes Auswirkungs-Prüfmaschine-Pendel-schwinghammer-Prüfeinrichtung
