| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Third party calibration (Cost additional) |
| Modellnummer: | HJAU019 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 90 Tage |
| prüfen Sie Produkt: | Trockener Filter | Unterdruckkammer Menge: | 2 |
|---|---|---|---|
| Indikator-Gas: | Helium | Leckrate: | <1> |
| Prüfzyklus: | 120 Kammer/Stunde | ||
| Markieren: | Heliumlecksuche,Heliumleckprüfung |
||

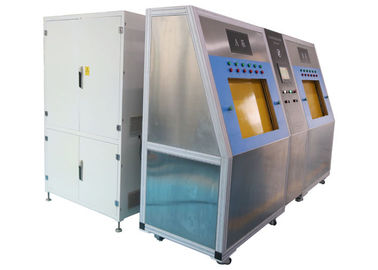

Zwei Unterdruckkammer-Helium-Dichtheitsprüfungs-System für selbstbewegenden trockenen Filter
Dieses HeliumDichtheitsprüfungssystem ist entsprechend dem Grundprinzip der Heliumlecksuche entworfen, wird Helium als das Indikatorgas benutzt, wird Helium in das Werkstück in der Unterdruckkammer gefüllt, und dann der Heliumleckdetektor kann das Durchsickern des Werkstückes genau und schnell beurteilen.
Technische Parameter
| Name von Produkten | Trockener Filter |
| Unterdruckkammer-Größe | L 700mm * W 450mm * H 230mm |
| Unterdruckkammer-Quantität | 2 |
| Hochdruckgas für grobes Leck | Mpa 4 (abwärts justierbares) |
| Indikator-Gas | Helium |
| Ausschusspunkt | Leckrate <1> |
| Helium-Druck für die Anzeige des Durchsickerns | 3.6Mpa (abwärts justierbares) |
| Prüfzyklus | 120 Kammer/Stunde |

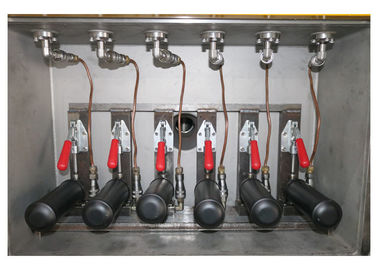

Unterdruckkammerintegrierte Siegelrohre und -gelenke
(1) hat jede Kammer 6 Stücke Evakuierung u. Füllrohre (einschließlich 3 Sätze Gelenke)
(2) wird jedes Rohr einzeln gesteuert
Arbeitsprozessbeschreibung:

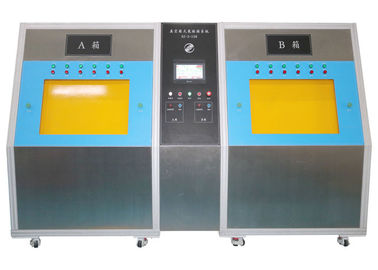

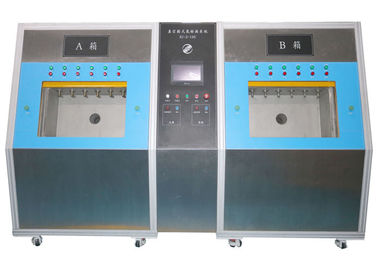

Das System hat 2 Unterdruckkammer, die Arbeitsverknüpfung mit 2 Kammern, Betreiberplatz die Produkte in die Vakuumkammern und schließt sie mit schnellen Gelenken, nachher, die die Türabschlussknöpfe drücken, um die Türen zu schließen, die Entdeckungszyklusanfänge an. Es gibt kratzende Schutze auf beiden Seiten von den Vakuumtüren, wenn Betreiberabschluß die Türen, bitte garantieren, dass es keinen Gegenstand im Türbereich gibt, zum von Türbewegungen zu beeinflussen.
Sobald eins der Kammertür geschlossen ist, fängt der Entdeckungszyklus dieser Kammer an. An diesem Punkt kann der Betreiber zur anderen Kammer für Operation gehen.
Prüfzyklus-Prozess:
- Manuelles Dichtung Produkt mit Befestigung innerhalb der Test-Kammer.
- Schließung der Kammer.
- Evakuierung der Kammer zu einem Wert des Vakuums passend für Dichtheitsprüfung mit Massenspektrometer. Während der Evakuierung der Kammer, macht das System die folgenden Tests auf den Produkten:
- Druckzerfall, zum von groben Lecks aufzudecken;
- Druckentladung und Produktevakuierung;
- Einen Vakuumwert erreichend, der für Übertragung passend ist, ist das, das Massenspektrometer in Kommunikation mit der Test-Kammer einzusetzen.
- Lesung des Hintergrundes, der das Resthelium in der Test-Kammer ist.
- Druckregulierung von Produkten mit Helium.
- Dichtheitsprüfung mit Massenspektrometer.
- Belüftung der Test-Kammer (Rückkehr zum Atmosphärendruck), Heliumwiederaufnahme von den Produkten zu einem spezifischen Druck (hängen Sie von ausgesuchten Parametern und von der abschließenden Evakuierung der Produkte ab).
- Eröffnung der Kammer
- Handbuch entlädt von den Produkten.
