| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Third Party Calibration, CE (Cost additional) |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 3 Monate |
| Zahlungsbedingungen: | T / T, L / C |
| Prüfzyklus: | 8sec. /piece | Druck-Sensor-Strecke: | 0Bar < P < Stange 10 |
|---|---|---|---|
| Druck-Sensor-Präzision: | 0,1 % | Vakuum-Sensor-Strecke: | 10pa< P <100000pa |
| Vakuum-Sensor-Präzision: | 10pa | ||
| Markieren: | HeliumDichtheitsprüfungsausrüstung,Heliumleckprüfung |
||

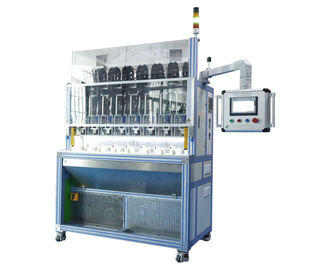

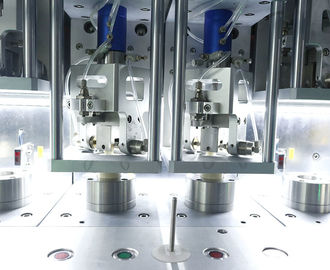

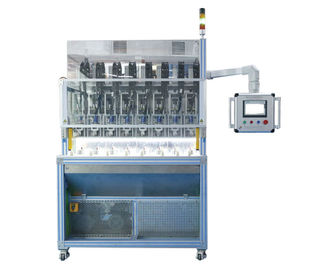

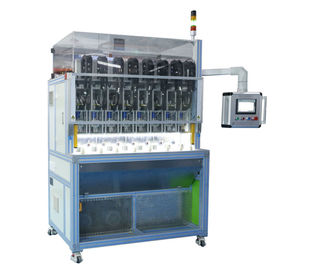

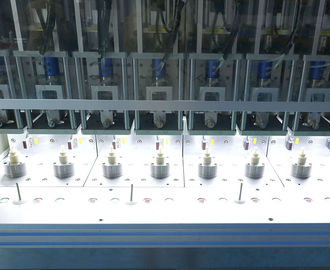

Inline-Patronen-Prüfmaschine-integriertes Vakuumtest-System für Ventileinsatz
Die Inline-Patronentestmaschine integrieren Druckluftentdeckung, Vakuumentdeckung, toruqe Test funcations drei in einem, der Prüfzyklus kann 8sec sein. /piece, die Prüfstände kann entsprechend dem Werkstück des Kunden besonders angefertigt werden.
Technische Spezifikation:
| Technische Anforderung | Technisches Rresponse | |
| Produkt-anwendbarer Bereich | Patrone | Basiert auf den Produkten des Kunden |
| Test-Funktionen | Heraus Durchsickern | JA |
| Patrone innerhalb des Durchsickerns | JA | |
| Drehmoment-Test | JA | |
|
Hauptmerkmale
|
Maschinen-Art | Inline |
| Prüfstationen | Kann besonders angefertigt werden | |
| Drücken Sie Sensor-Strecke (Stange) | 0Bar < P=""> | |
| Drücken Sensor-Präzision | 0,1% | |
| Vakuum-Sensor-Strecke (Stange) | 10pa< P=""> | |
| Vakuum-Sensor-Präzision | 10pa | |
| Dreheneinheit | Servomotor mit Drehmomentfunktion | |
| Arbeitsluftdruck (Stange) | 1.5Bar < P=""> | |
| Eigenschaft der Befestigungs-SMED | Erfüllt | |
| Plc-Programm | automatisch (maßgeschneidert) |
|
| Unterschiedliche Parameter-Steuerung für verschiedene Stationen | Erfüllt | |
| Allgemeine Drehen-Geschwindigkeit justierbar | Erfüllt | |
| Prüfungsdrehen-Geschwindigkeit justierbar | Erfüllt | |
| Fett-Mischen | Erfüllt | |
| Durchsickern-Prüfung in heißem und in der Kältekammer | Erfüllt | |
| Prüfender Querfluß in enge Lage | Erfüllt | |
| Prüfender Querfluß in offene Stelle | Erfüllt | |
| Maximales Drehmoment |
Erfüllt Maximale Drehmoment-Warnung |
|
| Nach der Prüfung markieren Sie OKAYteile | Erfüllt | |
| Drehmoment justierbar | Erfüllt | |
| Maschinen-Störungsaufzeichnung | Erfüllt | |
| Produktions-Aufzeichnungen | Erfüllt | |
| Fett-Reinigungs-Funktion | Erfüllt | |
| Zyklus-Zeit (S) | 8sec. /piece | |
Maschinenvorteile:
(1) ist die Maschinenart, mit.einschließt 8workingstations mit Zykluszeit des pertest Stückes 8sec Inline.
(2) fetten Mischen und Leckprüfung für automatisch abgeschlossenes Patrone shallbe ein. Die O.K.- und NOK-Teile können bemerkenswert sein. OKAYteile werden automatisch andunloaded für manuell verpacken markiert. Die NOK-Teile werden in thedefective Kasten entladen und gelegt. Fehler des Betreibers sind begrenzt.
(3) ist die Rechneroperation automatisch controlledby PLC mit hoher Leistungsfähigkeit, hoher Stabilität und einfacher improvetesting Qualität der Operation damit und senkt menschliche Kosten.
(4) wird Astandard-Leck auf die Maschine als Kalibrierungsbasis zugetroffen, die durch Maß-Labor des Zustandes iscertified.
(5) wird ein Druckstabilitätsgerät zum themachine errichtet, um ein stabiles Maß zu erhalten.
(6) werden ein Servomotor mit torquecontrol Funktion benutzt, um das maximale Drehmoment sicherzustellen, das während des Tests andpositioning ist.
(7) dort ist ein Ausblasenkanal im Maschine toeliminate der Schmutz vom Ventil.
(8) dort ist eine automatische Markierungsfunktion sicherzustellen im themachine, dass die guten Teile markiert werden.
(9) stellt das Leckprüfverfahren des Evakuierung kombinierten withpressurization die falsche Maßrate sicher, um als 2% niedriger zu sein.
(10) Maschine besonders würden entworfene ventilationpipelines nicht durch Fettmischung und Auslandsangelegenheit beeinflußt.
Testverfahren:
Die Maschine schließt Stationen total 8test mit dem gleichen Testverfahren ein und kann von einem Betreiber laufen gelassen werden.
Schritt 1: manuell ladend u. jedes Mal entladend, ein Testprodukt. (4sec.)
Schritt 2: mischen Sie Fett, drücken Sie, drehen Sie, öffnen Sie u. schließen Sie die Patrone. überprüfen Sie ursprünglich die Patrone, um ermäßigteres des falschen Maßes (10sec.) sicherzustellen
Erstens schnell und schalten Sie wiederholt die Testpatrone zum Mischungsfett völlig, während der Patronenschaltung, bereinigen Sie sauberes u. trockenes Gas zur Kältekammer-, Mansarden- und Ausgangskammer, um jede saubere Kammer sicherzustellen.
Zweitens stellen Kontrolle, wenn Fett vollständig gemischt wird und jede Kammer zur rechten Position geschaltet wird, die gleiche Zustand jedes Probekörpers sicher.
Schritt 3, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 4, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 5, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 6, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 7, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 8, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 9, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 10, reservierter Prüfstand (Gas Fülle + Druckregulierung + Probenahme + Belüftung = 7sec.)
Schritt 11, markieren das OKAYfach (2sec.)
Markieren Sie das OKAYteil automatisch, Warnung NOK-Fach.
Wir haben 11 Schritte, Kunden können Kombination gemäß der pecific Produkte der Kunden machen entworfen.
