Produktdetails:
Zahlung und Versand AGB:
|
Art des Verbindungsstücks: | 0.2A, 2.5A, 6A und 10A | Max. Auszugskräfte: | 50N, 60N |
---|---|---|---|
Min. Auszugskräfte: | 1.5N, 2N | Standard: | IEC60320-1 Klausel 16 figure12 |
Markieren: | Steckdose Tester,mechanische Schalterprüfvorrichtung |

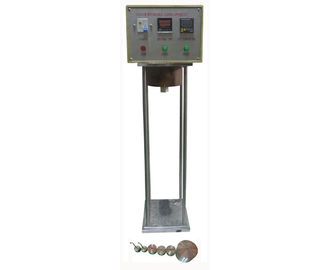

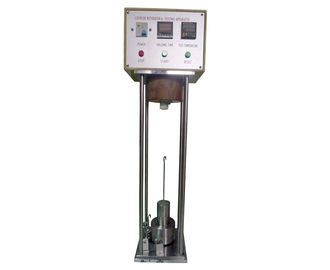

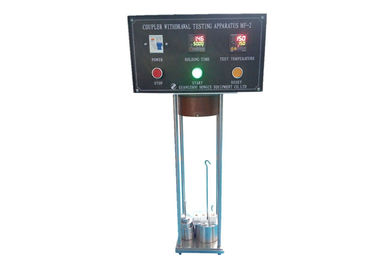

Koppler-Zurücknahme-Prüfeinrichtung benutzt, um das Maximum und Min. Force festzustellen
Standard: Bestätigen Sie zur IEC60320-1 Anforderung des Standards figure12 der Klausel 16.
Anwendung: Dieses Gerät wird hauptsächlich benutzt, um die maximale Kraft festzustellen, die notwendig ist, das Verbindungsstück vom Gerätestecker zurückzunehmen und die minimale Kraft, die notwendig ist, ein einzelnes Stiftmessgerät vom Gerätestecker, kann es zurückzunehmen auch für Prüfungsverbindungsstücke für heiße Bedingungen und die für sehr heiße Bedingungen.
Prüfling: Koppler.
Eigenschaft: Dieses Gerät besteht einem Schaltschrank, Montageplatte, Heizgerät, Haken des Instrumentinputsockels (Standard rüsten mit 10A für Prüfungsverbindungsstücke für heiße Bedingungen, 10A und 16A für sehr heiße Bedingungen aus) und aus dem Prinzipgewicht, Ergänzungsgewicht.
Der Gerätestecker wird an der Montageplatte A eines Apparates wie in Abbildung 12 gezeigt befestigt, damit die Äxte des Gerätesteckerstiftes vertikal sind und die freien Enden der Stifte abwärts sind. Für Prüfungsverbindungsstücke für heiße Bedingungen und die für sehr heiße Bedingungen, wird ein Heizgerät C zur Verfügung gestellt, und an diesem wird der Gerätestecker angebracht. Die Prinzipmasse wird an das Verbindungsstück gehangen, ohne aufzurütteln und die Ergänzungsmasse wird von einer Höhe von 5 cm auf das Hauptmass. an fallen lassen. Das Verbindungsstück bleibt nicht im Gerätestecker. Für Prüfungsverbindungsstücke für heiße Bedingungen und für sehr heiße Bedingungen, sollte die Heizungsfunktion eingeschaltet werden, der Anfang, der die maximale Auszugskraft prüft, nachdem man zur Temperatur erzielt hat.
.
Parameter:
1. Stromversorgung: 220V, 50/60HZ.
2. Tabelle 3-Maximum und minimale Auszugskräfte
Art des Verbindungsstücks |
Auszugskräfte N |
|
Mehrpoliges Messgerätmaximum | Einzel-Stiftminimum | |
0.2A, 2.5A, 6A und 10A | 50 | 1,5 |
16A | 60 | 2 |
3. Maximale Auszugskräfte
Maximale Auszugskräfte | Prinzipgewicht | Ergänzungsgewicht |
50N | 45N (mit Haken) | 5N |
60N | 45N (mit Haken) +4N+5N | 6N |
Anmerkung: Der Gewichtshaken sind im Gewicht von 45N eingeschlossen. |
4. Minimale Auszugskräfte
Minimale Auszugskräfte | Gewicht |
1.5N |
Gewicht 1.5N und Draht 10Alive oder Erdung von Einzelstift |
2N |
2N Draht des Gewichts and16Alive oder Erdung von Einzelstift |
Anmerkung: Das Gewicht des Einzelstiftes ist im entsprechenden Gewicht eingeschlossen |
Messgerät der Heizung 5.The von 10A für Prüfungsverbindungsstücke für heiße Bedingungen, von 10A und von 16A für sehr heiße Bedingungen, andere sind Prüfmanometer in den kalten Bedingungen, Prüfmanometer sind optional.
