Elektrogerät-Prüfvorrichtung EN625 EN483, Gasheizwasser-Heizungs-integriertes Test-System

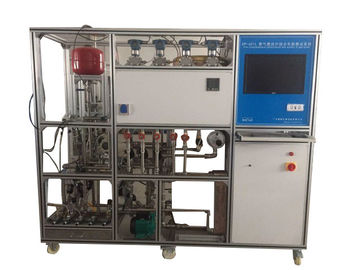

Integrierte Gasheizwasser-Heizung EN625 EN483 (Kessel) Test-System

Instrument-Beschreibung:

Gasheizwasserheizung (Kessel) integrierte Testsystem ist sich entwickelt und entworfen mit Bezug auf EN625-1996, EN483-1999, GB25034-2010, CJ/T228-2006, GB6392 und andere technische Anforderungen. Sie ist für die Prüfung der Leistung der Gasheizwasserheizung (Kessel) anwendbar.

Dieses System nimmt hochwertige Sensoren, Durchflussgeber und andere High-Teche Zusätze an, die berühmt um inländisches und fremdes und mit stabiler und zuverlässiger Leistung, Warmwasserbereiter Installation erzielen und Burning, den Einlass und die Wasseraustrittstemperatur, Wasserdruck, Gasdruck, Wasserstrom- und Gasfluß und andere Parameter während des brennenden Prozesses gleichzeitig notierend. Und Tests mit entsprechend Prüfungszwecken einschließlich Warmwasserbereiterleistung und -Wärmebelastung verarbeitend, prüfen Energieeffizienzindikatoren und Ausgabegeschwindigkeit des Heißwassers in einigen Tests. Es kann den Einlass automatisch steuern und Ausgang des Wassers und des Ein-Ausventils des Gases, volle Steuerung zu erzielen, ist es das notwendige Testsystem für die Gasgerätehersteller.

Leistung und Vorteile:

1. Mit importierten Sensoren für Sammlung, die zur hohen Genauigkeit, zur stabilen Leistung und zum langen Leben erzielt.

2. Entwerfen Sie und produzieren Sie die Prüfvorrichtung entsprechend den technischen Anforderungen des europäischen und nationalen Standards, und erzielen Sie das Getriebe und die Umwandlung zwischen dem Testsystem und Informationen, die durch Computer gesammelt werden und verarbeitet sind; verarbeiten Sie Operation durch freundliche Mensch-Maschine-Schnittstelle und mit Rechnersteuerung als der Kern; eine Vielzahl von den Formeln, die im Computer zur Steuerung, mit dem ursprünglichen Aufzeichnungsspeicher, einfach, eine Prüfberichtform zu fragen und automatisch zu bilden integriert werden, und kann die Test-Leistungsfähigkeit effektiv verbessern.

3. Die Wassersysteme und die Gassysteme des Prüfungssystems nehmen die importierten und weithin bekannten Sensoren und die Magnetventile, Winkelsitzventilkomponenten für die Kontrolle an, die die schnelle Reaktionsgeschwindigkeit, die hohe Stabilität und andere Vorteile erzielt.

Strukturelle Eigenschaften:

Die ganze Struktur wird von der Aluminiumlegierung gemacht und Edelstahlmaterial, alles Rohr wird vom Edelstahl SUS304, die Struktur des Rahmens der Struktur wird gemacht von der Aluminiumlegierung gemacht. Die Kernkomponenten sind verwendete weithin bekannte Marken „Luft TAC“ oder importierte Komponenten zur Steuerung, genaue Genauigkeit, stabile Leistung, Nutzungszeit ist zweimal soviel wie die gewöhnliche Prüfvorrichtung, es ist das notwendige Testgerät in der Warmwasserbereiterindustrie.

Technische Parameter:

1. Einlass-und Wasseraustrittstemperatur-Anzeige: Strecke; 0 | 60 ℃, 0 | 120 ℃, Genauigkeit: ±0.1%/0.1℃

2. Gasdruck-Anzeige: Strecke: Primärdruck: 0 | PA 5000; Sekundärdruck: 0 | 5000 PA, Genauigkeit/minimale Skala: ± 0,5%/1pa.

3. Badezimmer-Wasserstrom: 0 | 20L/Minute, Präzision/minimale Skala: ± 1%/0.001L/Minute

4. Heizungs-Wasserstrom: 0 | 30L/Minute, Genauigkeit/minimale Skala: ± 1%/0.001L/Minute

5. Gas-Fluss: 0.04-6 m-³/H, Genauigkeit/minimale Skala: ± 1%/1Pa

6. Einlass-Wasser-Druck: Hochdruck: 0,0 | 1.6mpa, Niederdruck | 1.6mpa, Genauigkeit: Grad 0,5

7. Heizsystem-Druck: 0,0 | 1mpa, Genauigkeit: Grad 0,5

8. Gas-Temperatur: 0 | 50 ℃ Genauigkeit: Grad 0,5

9. Alle Testdaten können automatisches gespeichert sein, erzeugen automatisch den Bericht, einfach zu fragen, Listenformat können flexibel entworfen sein.

Testeinzelteile:

1) Heizungsleistungsnachweis

1. Wassertemperaturüberwachungs-Abweichungstest

2. Der minimale Zündtemperaturtest: die minimale AktionsWasserprobe, kann zur normalen Zündung wenn der Wasserstrom bei 2,5 ± 0.5L/Minute und zum normalen Flammabriß erzielt werden, wenn der Wasserstrom 2.0L/Minute übersteigen

3. Erhitzender thermischer Arbeitsversuch:

4. Erhitzende thermische ErtragGenauigkeitsprüfung

5. Gasprimärdruck und Sekundärdruckprüfung

6. Gasfluß und Gastemperaturtest

7. WasserSystemdruckfestigkeitsprüfung

8. Wasserstromtest

9. Gegenseitige Dichtheitsprüfung für die Heizungswasserstraße und die gesundheitliche Wasserstraße

2) Heißwasserleistungsnachweis

1. Thermischer Arbeitsversuch: Berechnungsfunktion von thermischen Parametern der Heizwasserheizung, berechnen thermische Leistungsfähigkeit, Last und andere Parameter entsprechend den anwesenden Parametern;

2. WärmebelastungsGenauigkeitsprüfung

3. Heißwassertemperaturanstiegtest

4. Wassertemperaturanstiegtest

5. Anwärmdauertest: Anwärmdauer kann eingestellt werden

6. Heißwassertemperaturstabilisierungs-Zeittest

7. Wassertemperatur Overshootstreckentest, nimmt T-artiges Thermoelement an, um hohe Wartegeschwindigkeit sicherzustellen.

8. Zeigen Sie die Genauigkeitsprüfung an

9. Badezimmerwassereinlass-Temperaturtest

10. Badezimmerwasserauslauf-Temperaturtest: der Gebrauch von importiertem thermischem Widerstand Schwedens INOR, Hochpräzisionssammlung der Warmwasserbereiter-Wassertemperatur der Heizung sicherzustellen.

11. Heißwassertemperaturtest des Höhepunkts

12. Gasdurchflussprüfung:

13. Gastemperaturtest

14. Gasdrucktest: Gasdruck 1500 ‚| 3500 justierbar

15. Wasserdruckfestigkeitsprüfung: Badezimmerkanal, führen den Druck von 0,5 | 2.0MPa im Kanal, tritt er nicht Leck in einem spezifischen Zeitraum auf. Der Druck wird automatisch durch die Druckregelungsstruktur justiert

16. Badezimmerstromkreis-Druckprüfungenfunktion, kann den Wert des Drucks, die Strecke automatisch justieren 0,5 | 2.0MPa

18. Wasserstromtest: Wasserstrom des Prüfstands kann entsprechend Produktanforderungen während des Prüfungsprozesses justiert werden.

19. Minimaler Anfangswasserstrom und minimale Anfangsdruckprüfung

20. Das Beispielinformationsverwaltungssystem, zum der grundlegenden Informationsverwaltungsfrage zu erleichtern, ändern und Löschung von verschiedenen Produkten.

21. Elektrischer Parametertest: kann die Funktionsspannung, den Strom und die Energie anzeigen und kann an den Computer angeschlossen werden und Abwehr zu den Daten berichtet;

22.Equipped mit Betriebsspannung: 0 zu 250V justierbar, Energie 500W

23. Prüfstand hat Stromausfallspeicherfunktion

24. Alle Testdaten erzeugen automatisch Prüfberichte, anschließen den Drucker, um den Bericht zu drucken, die historischen Daten können fragen (kann Standardprogrammliste zur Verfügung stellen, kann den Bericht entsprechend Kundenanforderungen auch ändern);

25. Der Testsystemparameter kann mit dem MES-System, Temperatur, Druck, Fluss angekoppelt werden und andere Parameter können zum Host-Computer geladen werden

26. mit Heizkreis-Reglerfunktion, kommt das Füllen Funktion des Heizkreises; abkühlender Wasserkreislaufwasserdruck dämpft Funktion ab, um Wasserschlagphänomen zu vermeiden;

27. Funktion von schnell schließen das nasse Strömungsmesser an

28. Stellen Sie die industrielle Universalsteckdose, ein und installieren Sie den Durchsickernschutz.

29. Gasen Sie Druckregler der Klasse 2, um dem die Druckstabilität des Einlasses des Drucks sicherzustellen;

30. Ein Satz der Wasserplatte installiert auf den Aufhänger; hängender Rahmen hat vier Haken, einfach, in den verschiedenen Standorten des Gebrauches der Warmwasserbereiter, Hakenposition zu haken kann frei justiert werden;

31. Heißwassereinlasstest: die Wassertemperatur, die als größer sind oder das Gleichgestellte zur Satztemperatur in den GasWarmwasserbereiter, beobachten die Situation von Warmwasserbereitern;

32. Badezimmerbad Zunahme, welche, die Heißwasserfunktion auf Badezimmerstromkreis, der von einer Speicherart Wasserbehälter des Wassers 50L der konstanten Temperatur machte, mit Quelle des kalten Wassers automatisch austauschen kann.
