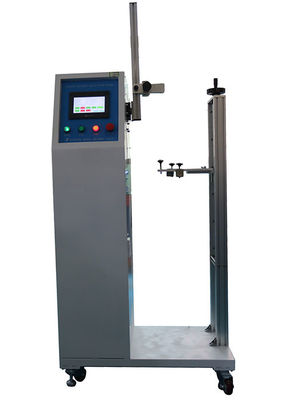

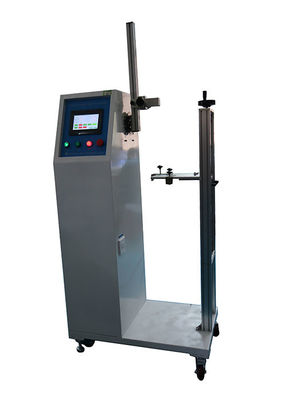

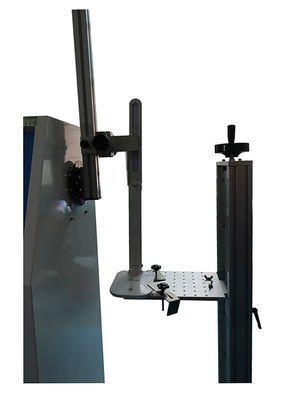

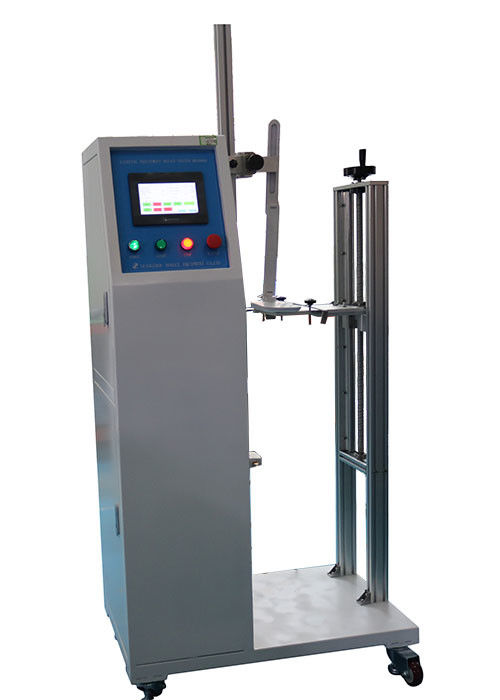

PLC-Lichtprüfausrüstung

Erscheinungsänderung von Laternen Lichtprüfgeräte Einstellvorrichtungen IEC60598-1 R500mm

Produktinformationen:

Das Gerät dient zur Erkennung der Einstellvorrichtung und entspricht der IEC60598-1 Klausel 4.14.3.
Die Einstellvorrichtung, die mit dem entsprechenden Kabel oder der Schnur ausgestattet ist, ist gemäß der folgenden Tabelle zu betreiben. Ein Betriebszyklus ist eine Bewegung von einem Extrem des Bereichs zum anderen und zurück zur Ausgangsposition. Die Bewegungsgeschwindigkeit darf das Gerät nicht merklich erwärmen und darf 600 Zyklen pro Stunde nicht überschreiten.
Für Einstellvorrichtungen, die aus einem flexiblen Schlauch bestehen, beträgt der Einstellbereich für diesen Test normalerweise 135° in beide Richtungen von der Vertikalen. Wenn diese Einstellung jedoch nicht ohne übermäßige Kraft erreicht werden kann, wird der flexible Schlauch nur in die Positionen gebogen, in denen er von selbst verbleibt.


Technische Parameter:

1. Die Testrate kann eingestellt werden, der Bereich liegt zwischen 0,1 und 10 Mal / min.

2. Der Biegewinkel kann eingestellt werden, der Schwenkbereich der vertikalen Linien auf beiden Seiten von

0-180°.

3. Drehmitte Höhe: 1200mm.

4. Der maximale Radius der Drehung des Pendels: R500mm.

5. Maximaler Hub der Streckbewegung: 0-650mm.

6. Aktionswinkel der Drehung: 0-360°.

7. Testzyklen können eingestellt werden, die Anzahl der Zyklen liegt zwischen 1-999999.

8. Die Vorrichtungen können eine Vielzahl von Mustern innerhalb des Standardbereichs der Testanforderungen erfüllen.

9. Antriebsmotor: Servomotor.

10. Steuerung: Mitsubishi SPS.

11. HMI: Touchscreen-Oberfläche.

12. Geführte, vollständige englische Oberfläche, einfach zu bedienen.

13. Last: mit Klemmen, extern an Last angeschlossen (Die Last ist optional, kostet zusätzlich).

Standardinformationen:

4.11.6Elektromechanische Kontaktsysteme müssen den elektrischen Belastungen standhalten, die im normalen Gebrauch auftreten.

Die Konformität wird durch Unterziehen der elektromechanischen Kontaktsysteme 100 Operationen bei einer Geschwindigkeit geprüft, die der praktischen Verwendung entspricht (eine Operation ist entweder das Herstellen oder Unterbrechen des

Kontakts). Der Test wird mit Wechselstrom bei Nennspannung durchgeführt, und der Teststrom muss das 1,25-fache des Nennstroms des elektrischen Kontaktsystems betragen. Der Leistungsfaktor der Last muss ungefähr 0,6 betragen, es sei denn, für ohmsche Lasten ist ein anderer Nennstrom gekennzeichnet, in diesem Fall muss der Lastleistungsfaktor eins betragen.

Wenn eine Leuchte sowohl für ohmsche als auch für induktive Lasten gekennzeichnet ist, muss sie Tests bei Leistungsfaktoren von sowohl eins als auch 0,6 unterzogen werden.

Vor und nach den Tests werden die elektromechanischen Kontaktsysteme mit dem 1,5-fachen Nennstrom belastet, und der Spannungsabfall über jedem Kontakt darf 50 mV nicht überschreiten.

Nach Abschluss dieser Tests muss das elektromechanische Kontaktsystem einem elektrischen Festigkeitstest gemäß 10.2 standhalten.

Nach dem Test müssen die Muster Folgendes aufweisen:

– kein Verschleiß, der ihre weitere Verwendung beeinträchtigt;

– keine Verschlechterung von Gehäusen oder Barrieren;

– kein Lösen von elektrischen oder mechanischen Verbindungen.

Für elektromechanische Kontaktsysteme wird der mechanische Test von 4.14.3 gleichzeitig mit diesem elektrischen Test durchgeführt.

Test an Einstellvorrichtungen:
