8 Stationen Rotations-Automatiklötmaschine

Markenbezeichnung:	HongCe
Modellnummer:	HHBZ05
MOQ:	1 Satz
Preis:	Negotiatable
Zahlungsbedingungen:	T / T, L / C, Western Union
Versorgungsfähigkeit:	1 Satz pro Monat

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, FCC, ROSH(cost additional)

Produktionszyklus:

45s/Stk

Arbeitsstationen:

Werkstück:

Kondensator, Verdampfer

Hartlöteffekt:

Lot fließt gleichmäßig

Verpackung Informationen:

Sperrholz

Hervorheben:

Schweissautomat

automatischen Lötmaschine

Produkt-Beschreibung

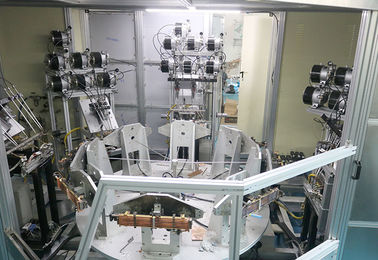

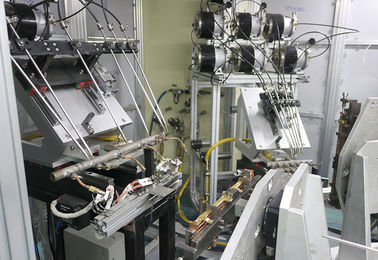

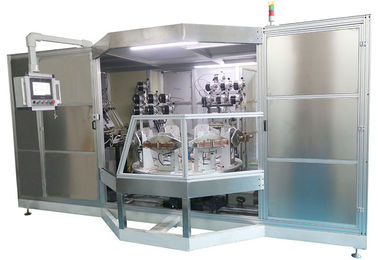

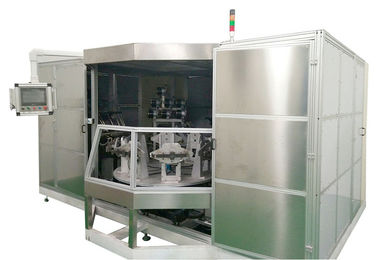

8 Stationen Rotations-Automatische Flammenlötanlage für Kupferwärmetauscher

Funktionsprinzip:

Basierend auf der Automatisierung des Lötprozesses und der effektiven Steuerung der Gasdurchflussrate, der Schweißzeit und der Schweißposition, um den Schweißeffekt und die Bildung des Lötbades gut zu kontrollieren, um die Stabilität und Konsistenz der Schweißqualität zu gewährleisten.

Geräteaufbau:

Arbeitstische und Vorrichtungen (8 Arbeitsstationen, 1 Vorrichtung pro Station)
Gasflussregelungssystem
Automatischer Drahtvorschubmechanismus
Rotationsantriebs- und Positionierungsmechanismus
Gasschrank und Verbrennungssystem
Infrarot-Temperaturüberwachung
Druckluft-Zwangskühlung
Elektrischer Schaltschrank und SPS-Steuerungssystem
Ablufthaube
Industriecomputer

Technische Parameter:

Produktionszyklus	45s/Stk.
Werkstückanforderungen	Die Oberfläche ist sauber, ohne offensichtliche Flecken, die Spezifikationen sind einheitlich und die Schweißpositionstoleranz beträgt nach der Positionierung des Verbindungspunkts nicht mehr als 1 mm.
Werkstückgröße	Gemäß den Zeichnungen und Mustern des Kunden.
Löteffekt	Das Lot fließt gleichmäßig ohne fehlerhafte Schweißverbindungen.

Lötprozess:

1	Be- und Entladestation: Der Bediener montiert den vormontierten Hauptrahmen aufrecht und positioniert ihn in der Positioniervorrichtung; der Bediener demontiert das geschweißte Werkstück;
2	Installationsstation: Der Bediener installiert A1-A8, B1-B8 Teile und installiert stickstoffgefüllte Anschlüsse;
3	Schweißstation a: Der Stickstofffüllmechanismus füllt das Werkstück automatisch mit Stickstoff, und die Schweißflamme erhitzt, speist und schweißt die Lötstellen A1-A8. Nach Abschluss des Schweißens wird der Stickstofffüllmechanismus zurückgezogen und die Vorrichtung automatisch gedreht;
4	Schweißstation b: Der Stickstofffüllmechanismus füllt das Werkstück automatisch mit Stickstoff, und die Schweißflamme erhitzt, speist und schweißt die Lötstellen C1-C6. Nach Abschluss des Schweißens kühlt das System die Lötstellen A1-A8, der Stickstofffüllmechanismus wird zurückgezogen und die Vorrichtung automatisch gedreht;
5	Schweißstation c: Der Stickstofffüllmechanismus füllt das Werkstück automatisch mit Stickstoff, und die Schweißflamme erhitzt, speist und schweißt die Lötstellen B1-B8. Nach Abschluss des Schweißens kühlt das System die Lötstellen C1-C6, der Stickstofffüllmechanismus wird zurückgezogen und die Vorrichtung automatisch gedreht;
6	Schweißstation d: Der Stickstofffüllmechanismus füllt das Werkstück automatisch mit Stickstoff, und die Schweißflamme erhitzt, speist und schweißt die Lötstellen D1-D6 und E. Nach Abschluss des Schweißens kühlt das System die Lötstellen B1-B8, der Stickstofffüllmechanismus wird zurückgezogen und die Vorrichtung automatisch gedreht;
7	Der Stickstofffüllmechanismus füllt das Werkstück automatisch mit Stickstoff, das System kühlt die Lötstellen D1-D6 und E, der Stickstofffüllmechanismus wird zurückgezogen und die Vorrichtung automatisch gedreht;
8	Gesamtkühlung
9	Der Bediener wiederholt den Prozess 1.
