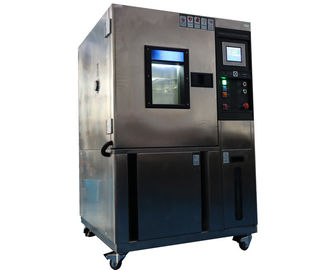

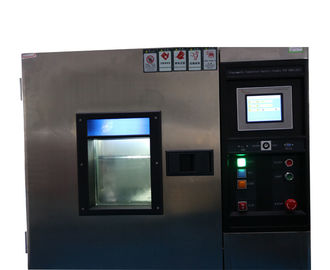

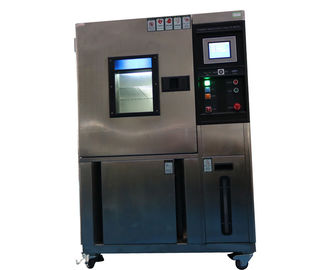

Elektrogerät-Prüfvorrichtung Iecs 60068, programmierbare Temperatur-Feuchtigkeits-Kammer 150L

Elektrogerät-Prüfvorrichtungs-programmierbares Temperatur-Feuchtigkeits-Kammer-Funktions-Volumen 150L Iecs 60068

Produktinformation

Diese Versuchseinrichtungen können unterschiedliche Umweltzustand simulieren. So ist es angebracht, materielle Leistung, wie zu prüfen widersteht Hitze, widersteht Kälte, widersteht Feuchtigkeit, widersteht trockenes. Es ist in Übereinstimmung mit der Standardanforderung von Iec 60068-2-1.1990, IEC60068-2-2.1974 und ect entworfen und hergestellt.

Technische Parameter

1. Funktionsvolumen: 150L

2. Temperaturspanne: -40 ℃~ + ℃150

3. Feuchtebereich: 20% RH~ 98% RELATIVE FEUCHTIGKEIT

*Note: Beziehen Sie bitte sich unterhalb des Feuchtigkeitsgebrauchs-Streckendiagramms!

4. Temperatur und Luftfeuchteregelungsgenauigkeit: ±0.2℃; ±2.5%RH.

* über Leistung 2~4 zu garantieren, sollte gemessen werden, 30 Minuten nachdem die Temperatur, die Maße abfragt, stabil ist!

5. Temperatur und Feuchtigkeitsverteilungseinheitlichkeit: ±2℃; ±3%RH.

*Note: Um unterhalb Leistung 6~11 zu garantieren, sollten die messenden Positionen die Positionen jeder Wand 1/6 der Testzone sein und sollten gemessen werden 30 Minuten nachdem die Temperatur stabil ist!

6. Anwärmdauer: Heizung von der Raumtemperatur zu 150℃, die Gesamtanwärmdauer ist 50 Minuten (unter Nichtlastszustand).

7. Kühlzeit: Abkühlend von der Raumtemperatur zu -40℃, ist die Gesamtkühlzeit 40mins (unter Nichtlastszustand).

8. innere Kammermaße: Testgebiet: 50×60×50 cm (W×H×D).

*Note: Das Volumen der Platzierung von Proben sollte 2/3 der Kapazität der Testzone nicht übersteigen.

9. Geräteeinbauraum: 920×1600×870cm mindestens (W×H×D).

10. Prüfen Sie Kammertür: 80 × 105 cm (W×H), Summe 1.

11. Energiequelle: ∮ 220 V 50 Hz max 40 A Wechselstroms 1

Struktur

Struktur A. Chamber:

SUS#304, Plattenstärke 1 Millimeter.

 Isoliermaterial: Schäumende PU, Stärke 100 Millimeter.

Kühlzyklussystem B. Cooling:

1. Kühlanlagen:

a. System des Kühlzyklus R404

b. System des Kühlzyklus R23

2. Kondensator: Luftgekühlt

3. Expansionsmodus: Kapillare

4. Verdampfer: Luftschleifenmodus

C., Heizsystem:

Heizung: 220 V 2 KILOWATT

System D. Humidification:

1. Befeuchter: Edelstahlheizung 220 V 2. KW× 1 SATZ.

2. Feuchtigkeitsgazewanne und Befeuchterwasserversorgungssystem: automatischer Anreicherungsmodus.

Kontrollsystem E. Automatic:

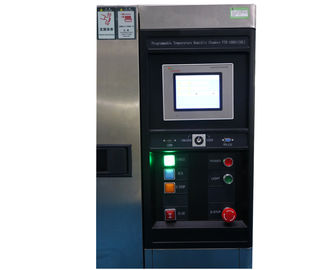

1. Plc-Steuerung TEMI880.

* beziehen Sie bitte sich das auf Prüferanweisungshandbuch in der CD.

2. Temperatur und Feuchtigkeitssensoren: FTE (trockene Birne/nasse Birne).

* gesteuert durch Stromkreis.

F., Luftumwälzung und Ableitungen:

1. Schleifenlufteinlass: 1 Gruppe

a. Material: Edelstahl SUS#304.

b. Luftgebläse: 1 ∮ 220 V 60W × 1 SATZ

2. Durchmesser des Abflussrohrs.

G., Schutzsystem:

   Über Temperaturschutzschalter

   Wasserknappheitsschutz

Elektromagnetischer Schalter und Überlastungsstromschutz

Kein Sicherungsschalter

Kompressorüberlastungsschutz

Steuerstromkreisschutzsicherung
