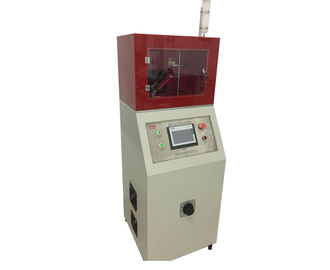

Hochspannungsspurhaltungsprüfvorrichtung IEC60587-1984 Plc-Touch Screen Steuerung integrierter Entwurf

Hochspannungsspurhaltungsprüfvorrichtung IEC60587-1984 Plc-Touch Screen Steuerung integrierter Entwurf

  • Hochspannungsspurhaltungsprüfvorrichtung IEC60587-1984 Plc-Touch Screen Steuerung integrierter Entwurf
Hochspannungsspurhaltungsprüfvorrichtung IEC60587-1984 Plc-Touch Screen Steuerung integrierter Entwurf
Produktdetails:
Herkunftsort: China
Markenname: HongCe
Zertifizierung: Third party calibration certificate(cost additional)
Modellnummer: HVTR-1
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 45 Tage
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 10 Sets pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Steuermethode: Plc-Touch Screen Steuerung Elektroden-Material: Unter Verwendung der oberen und untereren Elektroden waren eine Wechselspannung von 2,5 KV bis 10 KV
Fallendes Gerät: Die Zeitkonstante des Tropfenfängergerätes ist justierbar, damit das Tropfenfängervolumen und der Tr Prüfen Sie Strom-Spannungs: 500 | 10kV (justierbar) (Digitalanzeige); 5 | 60mA (das Binning kann eingestellt werden), schließen
Abmessungen: Höhe 1000mm, Abluftöffnungs-Durchmesser ø 100mm der Tiefe 500mm x der Breite 600mm x
Markieren:

Entflammbarkeitskammer

,

Entflammbarkeits-Prüfvorrichtung

Hochspannungsspurhaltungsprüfvorrichtung IEC60587-1984 Plc-Touch Screen Steuerung integrierter Entwurf



Standard



IEC60587-1984 und D2303.



Anwendung



Unter Einfluss der Feuchtigkeit und der Verunreinigungen in den elektrischen Produkten, zwischen den Liveteilen der unterschiedlichen Polarität oder zwischen den Liveteilen und dem Erdungsmetall kann Durchsickern auf der Isolierung verursachen. Der erzeugte Bogen verursacht möglicherweise den elektrischen Kurzschluss oder elektrische Entladung wegen der Entladung. Verlust oder sogar Brandursachen ein Feuer. Das Durchsickern, das Test aufspürt, ist ein destruktiver Test, der am Isoliermaterial durchgeführt wird, um die oben genannten Bedingungen zu simulieren, und es wird verwendet, um den relativen Creepagewiderstand des Isolators unter die Aktion des elektrischen Feldes und des Verunreinigungswassers an der spezifizierten Spannung zu messen und auszuwerten.



Prüfling



Feste elektrische Isoliermaterialien und Produkte für elektronische Produkte und Haushaltsgeräte, wie: Relaisfassungen, Wechselschalterabdeckungen, Kontaktgeber, etc.



Eigenschaft



Die Prüfvorrichtung besteht einem experimentellen Teil und aus einem Steuerteil mit einem integrierten Entwurf, um Vor-Ort-Installation und die Beauftragung zu erleichtern. Testfalloberteil und strukturelle Teile gemacht vom Edelstahl SUS304 oder vom Messing; Elektrodenhaupt-SUS304 Edelstahl, Hochtemperaturkorrosionswiderstand; genaues, stabiles und zuverlässiges Kontrollsystem der Tropfenzahl.



Parameter



Steuermethode Plc-Touch Screen Steuerung
Elektrodenmaterial

Unter Verwendung der oberen und untereren Elektroden waren eine Wechselspannung von 2,5 KV bis 10 KV angewandt.

Wenn der Kurzschlussdurchsickernstrom gleich oder größer als 60mA im Teststromkreis ist, wird die Zeit für 2 Sekunden aufrechterhalten.

Legen Sie Aktion neu, schneiden Sie das gegenwärtige ab und anzeigen, dass die Probe ausfiel

Fallendes Gerät Die Zeitkonstante des Tropfenfängergerätes ist justierbar, damit das Tropfenfängervolumen und der Tropfenfängerzeitabstand genau kontrolliert sind
Prüfen Sie Strom-Spannungs 500 | 10kV (justierbar) (Digitalanzeige); 5 | 60mA (das Binning kann eingestellt werden), schließen Strom bis zu 100mA kurz; (Digitalanzeige);
Stromregelungswiderstand 60, 50, 30, 15KΩ oder Satz entsprechend tatsächlichen Anforderungen, erzielen die Anforderungen des Sekundärprüfstroms 10, 22, 33 und 40mA, indem sie schalten
ZweitensStrombegrenzungswiderstand 15KΩ oder Satz entsprechend tatsächlichen Stromkreisanforderungen
Prüfen Sie Elektrode

2 Paare beziehungsweise sind glatte burrless Edelstahlelektroden 0.15mm dick, 12.7×25.4, Winkel von 160°;

Und Wolframstangen-Elektrode Φ2.4 × 45mm, mit der Achse und dem Winkel von 30 ° Kopf;

Die Kraft der Elektrode auf der Probe 50g±5g.
Zahl von Tröpfchen 1-9999 (Digitalanzeige, kann eingestellt werden)
Prüfen Sie Windgeschwindigkeit 0.2m/s (neuer Standard)
Druckabfall 1.0A 0.1A (Fehler); 100mA (korrektes) ±8%
Spurhaltung des Urteils

Kriterium A: Wenn der Strom durch die Probe in der Hochdruckschleife 60 MA übersteigt, erreicht er den Endpunkt.

Das Überstromgerät stellte die Energie diesmal ab.

Kriterium B: Wenn das Kennzeichen das Kennzeichen auf der Oberfläche der Probe bei 25 Millimeter von der unteren Elektrode erreicht, wird der Endpunkt erreicht.

Maße Höhe 1000mm, Abluftöffnungs-Durchmesser ø 100mm der Tiefe 500mm x der Breite 600mm x
Konfiguration Es wird empfohlen, um das elektronische wiegende Gerät zu wählen
Zusätze Tiefenmessgerät: Die Genauigkeit des Tiefenmessgeräts ist ±0.01mm, und die Spitze der Sonde ist eine Hemisphäre mit einem Radius 0.25mm.
