Bogen-Widerstand-Prüfvorrichtungs-Ausgangsspannung Hochspannungswechselstrom 0 IEC61621 niedriger Curren--20 KV elektrische Kapazität 2 KVA

Bogen-Widerstand-Prüfvorrichtungs-Ausgangsspannung Hochspannungswechselstrom 0 IEC61621 niedriger Curren--20 KV elektrische Kapazität 2 KVA

Standard

IPC650, Iec 61621, ASTMD495, passend für JEC 149, UL 746A und andere Prüfmethoden.

Anwendung

Die Bogenwiderstandbewertung von Isoliermaterialien wie Plastik, Harzklebern und Isolierlacken für Elektrogeräte, Elektrogeräte und Haushaltselektrogeräte etc.

Prüfling

Er ist auf feste Isoliermaterialien wie hauptsächlich anwendbar: Plastik, Filme, Harze, Glimmer, Keramik, Glas, Isolieröle, Isolierungsfarbe, Pappe und andere Medienbogenfestigkeitsprüfung;

Prüfverfahrenbeschreibung

Technische Parameter

1, die Eingangsspannung: WECHSELSTROM 220 V

2, die Ausgangsspannung: Wechselstrom 0--20 KV;

3, elektrische Kapazität: 2 KVA

4, Prüfmethoden: zeitweiliger Bogen, ununterbrochener Bogen

5, Prüfstrom: 10MA-20MA-30MA-40MA optional

6, Prüfspannungssteuerfehler: verbessern Sie als 2%

7, Bogen weg vom Zeitfehler: <5ms>

8, die Prüfspannung ist ununterbrochen justierbar: 0--20 KV

9, Stromregelungsgenauigkeit: verbessern Sie als ± 10%

10, gegenwärtige Testgenauigkeit: verbessern Sie als ± 1,5%

11, gegenwärtiger Berstdruck: 0,5 ± 0.05N

12. Elektrodenspezifikation: Edelstahlplattenelektrode 25.4mm*12.7mm*0.15mm

Wolframstahlelektrode ¢2.4mm*70mm

Elektrodenkonfigurationswinkel 110 Grad

Elektrodengewicht: 50G

13, der Elektrodenabstand: 6,35 ± 0.1mm (justierbar)

14, Sicherheitsmaßnahmen: (1) Überdruckschutz

(2) Überstromschutz

(3) Kurzschlusssicherung

(4) offener Schutz der Sicherheitstür

(5) Software misoperation Schutz

Hauptkonfiguration

1, ein Testwirt

2, 20.000 Volt des Hochspannungsgenerators einer

3, automatisches Mikrocomputerspannungsreglergerät eingestellt (Zeilenmodus)

4, ein Satz Spannungserwerb und gegenwärtige Erwerbsgeräte

5, Testelektrode: zwei Sätze

6, eine Entladungsstange (Harzart)

7, Computerbogenwiderstandmaß und Steuer-Software

8, ein Satz des speziellen Maßes und Steuerrechner

9, ein Farbtintenstrahldrucker

10, ein Satz von Programm CD

11, ein Produktanweisungshandbuch

12, ein Zertifikat

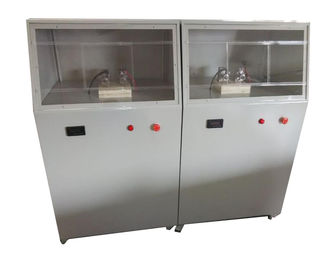

Bild als Referenz
