| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | calibration certificate |
| Modellnummer: | HC9921A |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiatable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 25 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10 GESETZTES /month |
| Material: | Edelstahl | Auswirkungselement: | 2,5,10,20,50J optional |
|---|---|---|---|
| Drop-Höhe: | Skala-Anzeige | Geben Sie Modus frei: | Mechanisch |
| Länge: | 1000mm | Schlaganfall: | 200-1200mm |
| Markieren: | Auswirkungen Testmaschine,Pendel Auswirkungen Prüfmaschine |
||

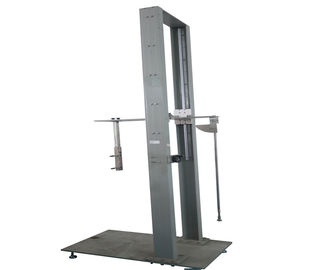

IK-Code-Auswirkungs-Prüfmaschine-Edelstahl-Pendel-schwinghammer-Prüfeinrichtung
Standard
IEC60068-2-75 Prüfung unter umgebungsbedingter Beanspruchung – Teil 2: Tests – Test wie: Hammertests, IEC60068-2-63, Grad IEC62262 des Schutzes bereitgestellt von den Einschließungen für Elektrogeräte gegen externe mechanische Auswirkungen (IK-Code), Schwachstromversammlungen der Schalt- und Steuergeräte IEC60439-5 - Teil 5: Bestimmte Anforderungen für Versammlungen für Netze der Netzverteilung öffentlich
Anwendung
Dieses Gerät ist für mechanischen Schlagfestigkeitstest für elektrische Kabinette und anderes Blech, Oberteil nicht des Meßkabinetts der Metallelektrischen Energie, Nebenstellenkabelschalttafel und Kabelanschlusskasten passend
Prüfling
Das Oberteil des Meßkabinetts der elektrischen Energie, des Nebenstellenkabelschalttafel- und Kabelanschlusskastens und der ähnlichen Ausrüstung
Eigenschaft

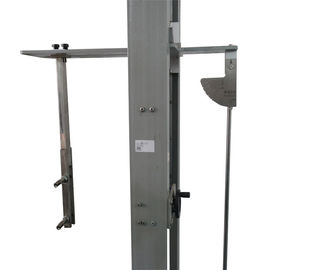

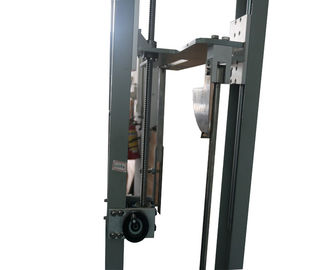

Ausrüstung unter Verwendung der Autostruktur, kann bewegtes links und recht sein, vorwärts und rückwärts, die obere und unterere justierbare Auftreffpunkthöhe und der Auftreffwinkel 0-90°adjustable. Das Gerät ist ein Pendelauswirkungsgerät der niedrigen Energie für 2J und oben.
Parameter
| Modell | HC9921A |
| Pendel | Länge: 1000mm; externer Durchmesser: 9mm; Stahlrohr-Wandstärke: 0.5mm. Zusammensetzung der gleichwertigen Masse mit Auswirkungselement |
| Auftreffpunkt | Auf und ab justierbares kann Anschlag 200-1200mm, Höhe besonders angefertigt werden |

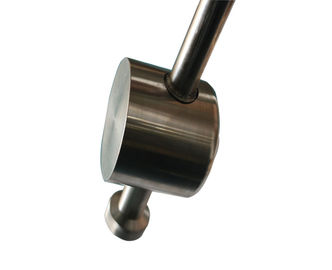

| Auswirkungselement | Hammer der Auswirkung 2,5,10,20J |

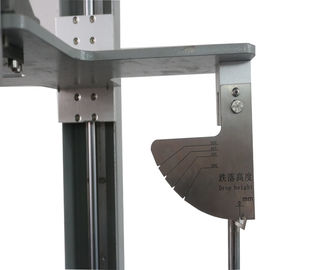

| Abwurfhöhe | Skalaanzeige |
| Geben Sie Modus frei | Mechanisch |
| Maß | 950*550*2700mm |
Auswirkungsenergie, gleichwertige Masse und Abwurfhöhetabelle
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Gleichwertige Masse /kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Abwurfhöhe ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Anmerkungen: 1. Sehen Sie Anmerkung in Iec 60068-2-75 3.2.2
|
|||||
Koordinierte Eigenschaften der auffallenden Elemente
| Energie /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Gleichwertige Masse ±2%kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Material | Polyamid 1) | Stahl 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Zu justiert zu werden, um die gleichwertige Masse zusammenzubringen, sehen Sie Anhang A. | |||||
|
1) 85≤HRR≤100, Rockwell-Härte entsprechend ISO2039-2. 2) Fe490-2, entsprechend ISO1052; Rockwell-Härte entsprechend ISO6508. |
||||||
| MERKEN Sie die Werte, die in den Klammern für die gleichwertige Masse gezeigt werden und der Durchmesser der auffallenden Elemente für den Energiewert, der gleich sind oder weniger als 1 J sind die im gegenwärtigen E-F Test. Die Werte z.Z. im Test z.B. werden auch für diese zwei Parameter gezeigt. Zum Koordinationszweck werden die Werte in den Klammern fives Jahre aus der Veröffentlichung dieses Standards gelöscht. | ||||||
