| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Calibration certificate(cost additional) |
| Modellnummer: | DC-2000 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 30 TAGE |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 10 Sets pro Monat |
| Sinus-Kraft des Erschütterungsgenerators: | 2000kgf (20000N) | Frequenzbereich des Erschütterungsgenerators: | 5~3000Hz |
|---|---|---|---|
| Endverstärker-Leistungsfähigkeit: | ＞95 % | Frequenzbereich des Beschleunigungsmessers: | 0.3-8000Hz±10% |
| Markieren: | Audiomaßausrüstung,Drop-Testgeräte |
||
Audio-Videoinformations-Test-elektrisches Erschütterungs-Test-System Iecs 60065
Elektrisches Erschütterungstestsystem DC-2000
Produktinformation:

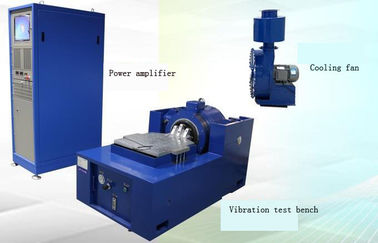

Das Erschütterungstestsystem besteht aus vier Teilen: Erschütterungsprüfstand, Endverstärker, Prüfer und Ventilator.
1. Erschütterungsprüfstand
Das Funktionsprinzip der vibrierenden Tabelle:
Der anziehende Leiter wird durch die elektromagnetische Kraft im Magnetfeld gefahren. Wenn der dynamische Kreis im magnetischen Kreis der elektromagnetischen vibrierenden Bank das Wechselstromsignal führt, wird eine aufregende Kraft im magnetischen Kreis erzeugt.
Dynamischer Kreis:
Der meiste wichtige Teil des elektrischen Schwingtischs ist der dynamische Kreis, der dynamische Kreis ist ein aktives System. Es fährt die Spule, die in den Arbeitsluftspalt gelegt wird, der durch das System des magnetischen Kreises erzeugt wird, um auf und ab Erschütterungen frei zu erzielen, indem es die Antriebsspule anzieht.
Erregerspule:
Die Erregerspule der elektrischen vibrierenden Tabelle wird in obere Erregung und niedrigere Erregung unterteilt. Die zwei zusammen mit den dynamischen Senkrechtmagnetfeldern der Spulenform zwei gegenseitig. Die Spulen werden miteinander geschnitten, um Induktionskraft zu erzeugen, wenn sie auf diese Art die Erschütterungsbank angezogen werden, erzeugt die erforderliche aufregende Kraft, indem man zwischen die dynamische Spule und die Erregung schneidet.
2. Endverstärker
Das Funktionsprinzip des Endverstärkers: der DreiphasenWECHSELSTROM wird durch den Netzfrequenztransformator lokalisiert, wird der Dollar zum Dreiphasenvollbrückefilter geschickt, und dann wird die Niedrigkräuselung DC-Stromversorgung zum H-Brückentransformator durch den filternden Kondensator und zu den Ausgangsspannungswellendurchläufen der normale Modus und die Gleichtaktdrossel geschickt und wird und Ertrag zum vibrierenden Tabelle gefiltert.
3. Steuerteil
Unser Prüfer verwendet den DSP-Rahmen- und -steuer-Algorithmus der Welt höchstentwickelten, 32-Bit-- Gleitkomma-Prozessor 450MHz DSP, leistungsstarke 24 Bit ADC, bis zu den Dynamikwerten 130dB und stellt zuverlässige Steuerqualität sicher. Gleichzeitig kann der Prüfer Sie mit dem umfassendsten Erschütterungssteuer-Software-Modul versehen und einschließen: gelegentlicher, sinusförmiger, klassischer Schock, Resonanzsuche und -halt, Schockwartespektrumsteuerung, Sinus plus gelegentliches, Sinus plus den Sinus, gelegentlich plus gelegentliche, langfristige Wellenform Wiedergabe und andere Zugänglichkeitseigenschaften. Jedes Funktionsmodul liefert die grundlegenden und optionalen Funktionen, und der Benutzer kann die erforderlichen Funktionen besonders anfertigen, wie gebraucht.
(Die oben genannten Einheiten können in den Endverstärkerkasten für Gesamtoperation errichtet werden oder können separat gesetzt werden)
4. Vertikaler Expansion Countertop
Parameter:
| Erschütterungsgenerator (DC-2000) | |
| Sinus-Kraft | 2000kgf (20000N) |
| Gelegentliche Kraft | 2000kgf (20000N) |
| Auswirkungs-Kraft | 4000kgf (40000N) |
| Frequenzbereich | 5~3000Hz |
| Ununterbrochene Verschiebung (Umfang) | 0-51mm, Voreinstellung |
| Erschütterungs-Isolierungs-Frequenz | 2.5Hz |
| Niveau eine Eigenfrequenz | 2600±5%Hz |
| Countertop-Schraube | 17*M10 |
| Magnetischer Fluss-Durchsickern | <1mt> |
| Höchstgeschwindigkeit | 2m/s |
| Maximale Beschleunigung | 980m/s2 (100g) |
| Gleichwertige Masse von beweglichen Teilen | 20kg |
| Dynamischer Spulen-Durchmesser | Φ280mm |
| Max. Loading | 300Kg |
| Gewicht | 2695kg |
| Schaltleistungs-Verstärker (KA-21) | |
| Verstärker-Ertrag | 21KVA |
| Nennleistungs-Spannung | 120Vrms |
| Signal zur Rauschzahl | >65dB |
| Endverstärker-Leistungsfähigkeit | >95% |
| Systemschutz | Temperaturschutz, Überverschiebungsschutz, Überspannungsschutz, Überstromschutz, Unterspannungsschutz, externer Schutz, Logikstörungsschutz |
| Maße | 1800*900*800mm |
| Gewicht | 450kg |
| Vertikaler Expansion Countertop (TB-1010) | |
| Tabellen-Größe | 1000mm×1000mm |
| Tabellen-Gewicht | 60kg |
| Grenzfrequenz | 200Hz |
| Waagerecht ausgerichtete Tabelle (S-1010) optional | |
| Tabellen-Größe | 1000mm×1000mm |
| Tabellen-Gewicht | 60kg |
| Grenzfrequenz | 200Hz |
| Computer und in Verbindung stehende Zusätze | |
| Wirt | Lenovo |
| Monitor | Besonders angefertigt entsprechend der reservierten Position der elektrischen Kammer |
| Fan (FJ-2000) | |
| Fan-Energie | 7.5KW |
| Luftvolumen | 0.71M3/s |
| Wind-Druck | 3.5Kpa |
| Maße | 500*300*200mm |
| Rohrlänge | 4m |
| Gewicht | 140kg |
| Beschleunigungsmesser (JF) | |
| Empfindlichkeit | 150pc/g |
| Frequenzbereich | 0.3-8000Hz±10% |
| Messbereich | 2000g |
| Schlagzähigkeit | 2500g |
| Zeilenlänge | 5m |
| Betriebstemperatur | -40-150℃ |
| Gewicht | 35Gram |
| Installations-Methode | M5 |
