Farbe-Fernsehsignal-Generator-Audiovideotestgerät - 1Vp-p/75Ω - Y, Relais, VORBEI

Name: Farbe-Fernsehsignal-Generator-Audiovideotestgerät - 1Vp-p/75Ω - Y, Relais, VORBEI
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: AS305E
Price: 5,000.00 USD
Availability: InStock

Markenbezeichnung:	HongCe
Modellnummer:	AS305E
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

Calibration certificate(cost additional)

Name:

Farbsignal-Generator

Garantie:

1-jährig

Ertragumfang:

≥1.5Vp-p (0-1.5Vp-p justierbares)/75Ω

Polarität:

Positive Polarität

Austastwert:

0±0.2VDC

Synchrones Signalverhältnis:

30%

Eingegebener Umfang:

1Vp-p/75Ω (Modulationsrate von ungefähr 82%)

Verpackung Informationen:

Kartonkasten

Hervorheben:

Positives Polaritäts-Audio-Videotestgerät

Audiovideo15kHz testgerät

Produkt-Beschreibung

Farbe-Fernsehsignal-Generator-Audiovideotestgerät - 1Vp-p/75Ω - Y, Relais, VORBEI

Produktinformation:

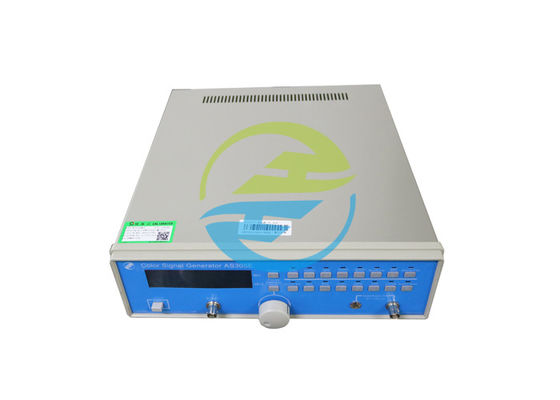

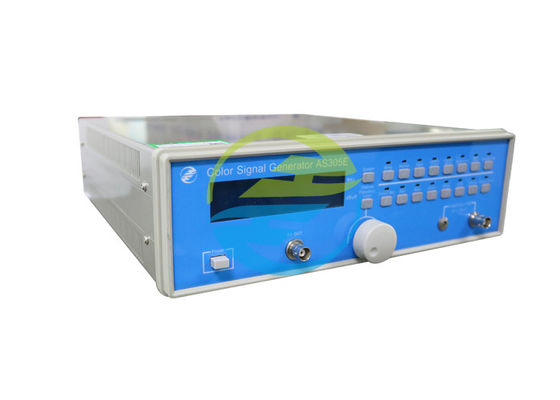

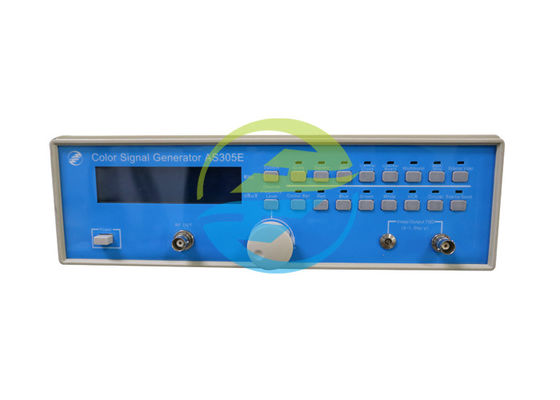

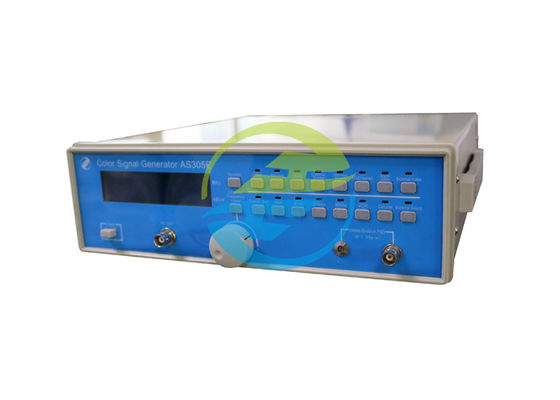

AS305E-Farbe-Fernsehsignalgenerator ist- ein Vollkanal, multi-Standardfarbe-Fernsehsignalgenerator. Er verwendet eine restliche Seitenbandmodulation der Zwischenfrequenz und Frequenzumsetzungs-Hochfrequenzmodus, um dann zu garantieren, dass das Signal konsequente Eigenschaften in der gesamten Fernsehbandbreite hat, also kann es als Normalniveau Fernsehsignalquelle und leistungsstarker Modulator benutzt werden. Alle der Kanal, die Frequenz, DAS Fernsehformat und Ausgangspegel der Signalquelle werden auf einem LCD-Bildschirm gleichzeitig angezeigt. Jedes Videosignal hat unabhängige Schlüsseloperation und Anweisungen, also ist die Operation und der Gebrauch sehr bequem, und die Anzeige ist intuitiv. Audiovideotestgerät

Das Signalgenerator Audiovideotestgerät hat nicht nur Videosignal und Hochfrequenzsignalausgabe (den Ertragumfang des Videosignals und des Hochfrequenzsignals sind beides variables), aber hat auch externes Videosignal und Audiosignaleingangmodulationsfunktion; Farb- und Helligkeitstrennungssignal (S-VIDEO) kann als erforderliche, Videosignal-komponente (Y, Relais, VORBEI) hinzugefügt werden, Synchronisierung, Dunkeltastimpulssignalausgabe. Der Signalgenerator ist für Institutionen der wissenschaftlichen Forschung, Schulen, Fabriken und andere Einheiten sehr passend.

Parameter:

Videosignalausgabe Audiovideotestgerät
Ertragumfang	≥1.5Vp-p (0-1.5Vp-p justierbares)/75Ω
Polarität	Positive Polarität
Austastwert	0±0.2VDC
Synchrones Signalverhältnis	30%
Externer Videosignalinput
Eingegebener Umfang	1Vp-p/75Ω (Modulationsrate von ungefähr 82%)
Polarität	Positive Polarität
Farbtonsignal
FarbtonTrägerfrequenz	4,433619 MHZ PLA/B.D.G.H.I.K 3,579545 MHZ NTSC/M
Farbtonphasenfehler	Farbsynchronisierung + 3° Jedes color±5°
Internes Audiosignal	1kHz±10% Sinuswelle
Externer Audiosignaleingang
Externe Tonfrequenzstrecke	20Hz-15kHz
Externer Audioinputumfang	420mV/rms (die Frequenzabweichung an 1kHz ist über ±50 kHz)
Signalgenerator Betriebssystem	PAL/B.G., PAL/I, PAL/D.K, NTSC/M (optional)
Video- und Audiofördermaschine
VideoträgerFrequenzbereich	45MHz~871.25MHz
Frequenzversatz	≤7×10-5
Ertragumfang	50-110+10 -5 dBuV/75Ω
Videomodulationsmodus	Morgens/Negativ
Audioträger- und Videoträgerabstand	4,5 MHZ NTSC/M 5,5 MHZ PLA/B.G.H 6,0 MHZ PLA/I. 6,5 MHZ PLA/D.K
Videoträger zum Audiofördermaschinenverhältnis	13±3dB
Aus Bandbegrenzung heraus	≥ 50dB
Bildsignal
Grayscale	Waagerecht ausgerichtetes Leitersignal der Straße lineare 8 (von Schwarzes zu Weiß)
Quadrat	11 horizontale Stange × 15 senkrechter Strich
Stelle	Horizontale vertikale 11 Punkte 15 Punkte x
Mittelkreuz Audiovideotestgerät	3 Stangen von 1 vertikaler Mittellinie, 2 für die linke Grenze. 3 Stange 1 für die Mittellinie, 2 für die obere und unterere Grenze.
Schwarzweiss-Gitter	16 horizontale Gitter × 12 vertikales Gitter
Multiwave-Gruppe	0,8 zu den Einfrequenzsignalen 5MHz von 8 Gruppen
Hälfteschwarzes und halbweißes	Die linke Hälfte ist schwarz und die rechte Hälfte ist weiß
Standardfarbe	Streckenformat: 100/0/75/0 PAL-System 77/7.5/77/7.5 NTSC
Rotes Feld	Umfangsformat: in Einklang mit der gleichen Farbe
Grünes Feld	Umfangsformat: in Einklang mit der gleichen Farbe
Blaues Feld	Umfangsformat: in Einklang mit der gleichen Farbe
Weißes Feld	100%White
Vektor vier	Y=50%
Ring	Y=100%, Quadrate des Radius 4,5
