Beispiel der Frühlingshammerprüfeinrichtung
Zahl E.1 zeigt ein Beispiel einer Frühlingshammerprüfeinrichtung, die mit Klausel 5, für die Energie übereinstimmt, die nicht 1 J. übersteigt. Die Masse der Körperversammlung ist g-± 1250 10 G. Der Hammerkopf wird am Hammerstiel befestigt, sodass der Abstand von seiner Spitze zur Fläche der Auswirkung (die Fläche der Kegelbeendigung), wenn das auffallende Element im Punkt der Freigabe ist, ungefähr den Wert hat, der für die Frühlingskompression in der Tabelle E.1 gezeigt wird.                     Auswirkungs-Prüfmaschine

Der Kegel hat eine Masse von ungefähr 60 g und der Kegelfrühling ist so, dass er eine Kraft von ungefähr 5 N ausübt, wenn die Freigabekiefer im Punkt des Freigebens des auffallenden Elements sind. Die Öffnungsmechanismusfrühlinge werden justiert, damit sie gerade genügenden Druck ausüben, die Freigabekiefer in der eingerasteten Position zu halten.                                                                                          Auswirkungs-Prüfmaschine
Der Apparat wird gespannt, indem man den spannenden Griff zurückzieht, bis die Freigabekiefer in der Nut im Hammerstiel sich engagieren. Der Freigabekegel der Prüfeinrichtung wird gegen die vorgeschriebenen Positionen auf dem Exemplar, Senkrechtes zur Oberfläche des Exemplars gedrückt. Der Druck wird langsam erhöht, damit der Kegel sich im Verhältnis zu dem Körper des Apparates zurückbewegt, bis er in Verbindung mit den Freigabestangen ist, die sich dann bewegen, um den Öffnungsmechanismus zu betreiben und den Hammer das Exemplar schlagen zu lassen.

                                                                           Auswirkungs-Prüfmaschine

Standard: Test Ehb Iecs 60068-2-63, Iecs 60068-2-75, Iec 60335-1, Iec 60598-1, Iec 60950 und Iec 60065

Anwendung: Dieses Gerät soll die Schlagzähigkeit, um zu schälen, funktionierenden Arm, Griff, Griff, Anzeigelampen und Schatten des Elektrogeräts für Haushalt oder ähnlichen Zweck prüfen, die Sicherheitsleistung und die Stärke des Produktes zu überprüfen.

Prüfling: Shell, funktionierender Arm, Griff, Griff, Anzeigelampen und Schatten

Eigenschaft:

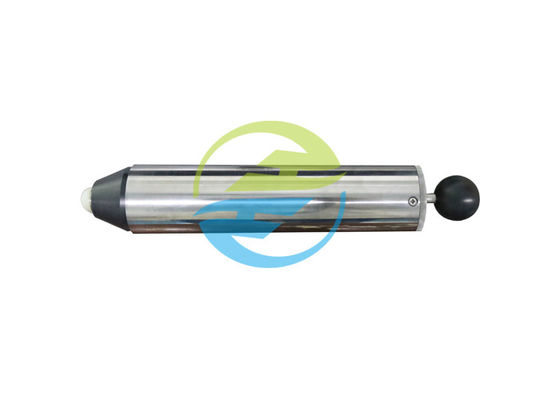

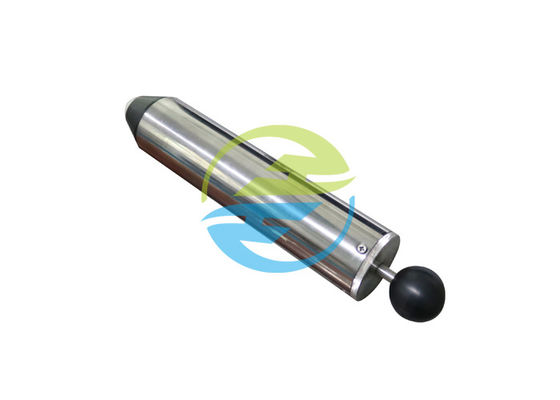

1. Der Auswirkungshammer wird aus drei Teilen verfasst:

A. Shell. Schließt Wohnung, Auswirkungselementführer und -Öffnungsmechanismus und die Teile, die auf diesen Teilen geregelt werden mit ein.

Element B. Impact. Einschließlich den Hammer Hammerendstück und Feuerlöschgriff.

Kegel C. Release.

2. Funktionsprinzip

Der Hammer erzeugen Auswirkungsenergie durch die Masse und die Bewegung des Auswirkungselements. Wenn man den Funktionierengriff, Freigabegreiferhalt am Auswirkungselement-Freigabepunkt, der Hammerfrühling wird gedrückt zieht, wenn die Kompressionsquantität unterschiedlich ist, gibt der Frühling die unterschiedliche Energie frei. Für multi Energieauswirkungshammer drehen Sie die Seitenverkleidung, um entsprechende Auswirkungsenergie vorzuwählen. Die Auswirkungsenergie wurde auf Kalibrierungsanlage vor Lieferung kalibriert.                              Auswirkungs-Prüfmaschine

Parameter:
