3000L Staubabscheider-Versuchseinrichtungen, zum des Schutzes gegen Staub zu überprüfen

3000L Staubabscheider - Versuchseinrichtungen, zum des Schutzes gegen Staub zu überprüfen

Die Sand- und Staubtestkammer ist entsprechend Abb. 2 IEC60529-2001, IEC60068-2-68 < Degrees="" of="" protection="" provided="" by="" enclosure=""> und etc. entworfen und hergestellt. Sie simuliert künstlich die Staubumwelt, um die staubgeschützte Fähigkeit der Prüflinge zu prüfen.

Die Versuchseinrichtungen sind für den Sand der elektrischen Produkte und Staubtest ersten charakteristischen Zahlvon 5 und von 6 passend (IP5X und IP6X).    Eintritt-Schutz-Testgerät

Die Kammer kann einen nicht-blätterigen Fluss der Staub-geladenen vertikal Heizluft zur Verfügung stellen, kann kontrolliert Zeit festgesetzt werden; auch mit einer Vakuumpumpe ausgerüstet zu werden die staubsaugen kann können der Prüfling, das Auspuffvolumen und der Druck justiert werden; darüber hinaus ist die innere Kammer mit einem Luftstromtemperaturüberwachungsgerät konfiguriert, um zu garantieren dass der Test unter Standardumweltbedingungen ist.           Eintritt-Schutz-Testgerät

Entsprechend den Standardanforderungen benutzt diese Testkammer künstliche simulierte Staubumwelt, um die staubgeschützte Fähigkeit der Probe zu prüfen. Die ausführlichen Anforderungen und die Qualifikationskriterien sollten mit IEC60529-2001, IEC60068-2-68 oder Produktnormen übereinstimmen.

                                                           Eintritt-Schutz-Testgerät

Hauptparameter:

1. Arbeitsgröße (Millimeter): 1500*2000*1000 (D*W*H)
2. Grundlegende Gestaltungsprinzipien: Ein konischer Trichter ist entworfen. Es gibt Staubabsaugungshafen und Staubextraktionshafen an der Unterseite. Ein verteilender Fan der Hochdruckturbine ist am Staubsaughafen installiert, um den extrahierten Staub zur Spitze der inneren Kammer zu schicken, und dann wird der Staub unten vertikal von der Spitze durchgebrannt, um den Zyklus zu beginnen.
3. Inneres Material: SUS304B-Edelstahlplatte
4. Externes Material: Elektrospray A3
5. großes Beobachtungsfenster mitten in der Tür
6. Der einzigartige Lufteinlassentwurf stellt die Konzentration der laminaren Luftströmung in den Kasten sicher
7. Grundlegende Struktur: Vorbehandlungskasten, Testkasten, Saughafen, sammelnder Kasten des Staubes, verteilendes Schlaggerät des Staubes, Vakuum-Anlage, StaubSammelbehälter, Strömungsventil, Heizsystem, Rückstromblatt, Beispieldrehscheibe, Schuko-Stecker-Netz, Staubrückleitung des Konzentrationsmeters, etc.
8. Sand- und Staubkonzentration in der Kammer und im Rohr ist 2kg/m ³
9. Luftströmungsgeschwindigkeit: ≤2m/s (justierbar)
10. Dosierung des Testsandes (oder Talkums): 2kg | 4kg/m-³
11. Intelligentes Kontrollsystem PLC und des Touch Screen                            Eintritt-Schutz-Testgerät
12. Sensor des Tests PT100
13. Instrument über Temperaturschutzfunktion
14. Phasenverlustschutz der Stromversorgung
15. Durchsickernleistungsschalter
16. Stromversorgung: AC380 V, 60 Hz, 3.5KW
17. Tür: ausgeglichene Glastür
18. Vakuumpumpe 60~600L/H
19. Druckregler, Saugdüse und Druckregelungssatz mit drei Stücken
20. Prüfer: programmierbarer Prüfer (dieser Prüfer hat die folgenden Funktionen der willkürlichen Einstellung)

1. Schlagzeit des Staubes (Halt, Schlag) m/s, justierbar
2. Zykluszeitraum: willkürlich justierbar
3. Voreinstellungstestzeit: 0s | 9999m59s, justierbar                                         Eintritt-Schutz-Testgerät
4. Energie an: aus-auf-weg

21. Quadrat-ineinandergegriffenes Sieb: nominaler Drahtdurchmesser ist 50μm, Nennbreite eines Abstandes zwischen Drähten ist 75μm
22. Gebläse: aller zentrifugale Plastikfan

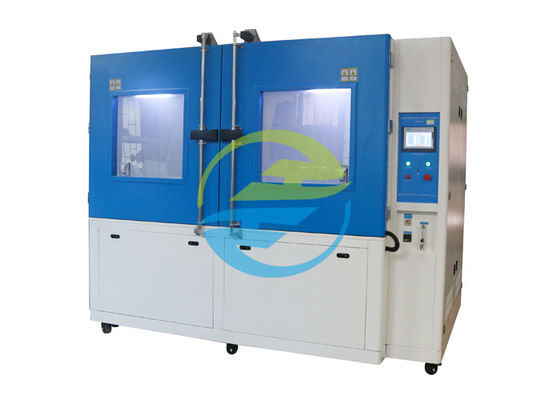

Bild als Referenz:
