Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration certificate (cost additional) |
Modellnummer: | HX9804 |
Min Bestellmenge: | 1 SATZ |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 30 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat |
Produkt-Name: | Dorn-Versuchseinrichtungen | Gewicht: | 50N*3pcs |
---|---|---|---|
Mechanische Grenze: | Die Position von 10°and 230° | Garantie: | 1-jährig |
Standard: | IEC60065, IEC60950 | Dorn-Länge: | 100mm |
Kraft: | 100N, 150N | Prüfling: | Untrennbares Feinblechematerial |
Markieren: | Dorn-Versuchseinrichtungen der Klausel-8,21,Dorn-Versuchseinrichtungen Iecs 60065 |

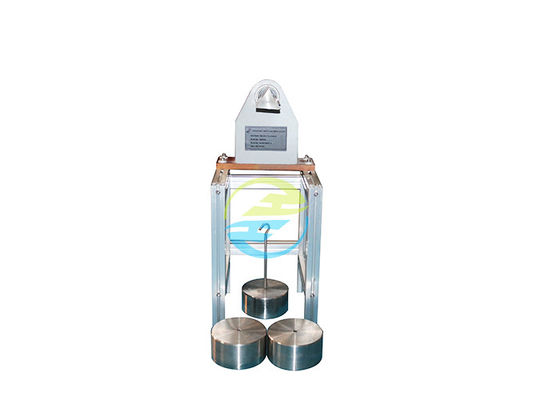

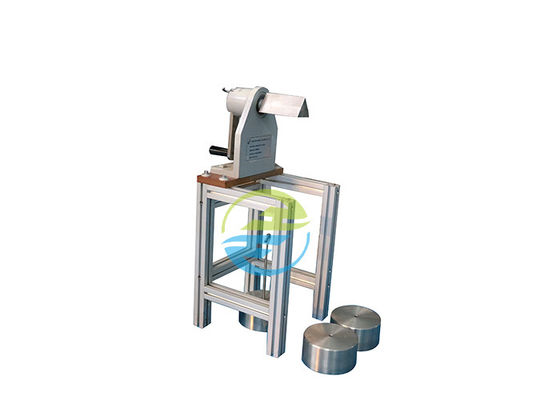

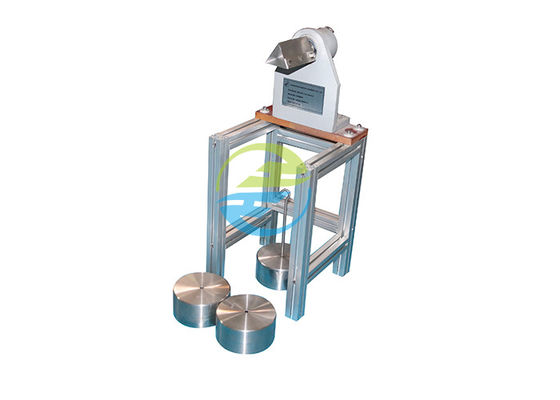

IEC60065 Dorn-Versuchseinrichtungen der Klausel-8,21, 10° und 230° drehen Winkel
IEC60065: Klausel 2014 8,21
8,21 stimmt untrennbares Feinblechematerial mit 26,3 von Iec-61558-1:2009 oder mit dem folgenden überein:
Drei Prüflinge, jedes einzelne Probe werden bestehende drei oder mehr Schichten untrennbares Feinblechematerial, das VERSTÄRKTE ISOLIERUNG bildet, benutzt. Eine Probe auf einmal wird am Dorn der Prüfvorrichtung (Abbildung 14) wie in Abbildung 15 gezeigt befestigt.
Eine abwärts Kraft von 150 n-± 10 N wird am freien Ende der Probe (sehen Sie Abbildung 16), aufgewendet,
unter Verwendung einer passenden Spannvorrichtung. Der Dorn wird EIGENHÄNDIG ohne Rucke gedreht
– von der Anfangsposition (Abbildung 15) zur abschließenden Position (Abbildung 16) und zurück;
– als oben zum zweiten Mal;
– von der Anfangsposition in die abschließende Position.
Wenn eine Probe während der Rotation bricht, in der sie am Dorn oder an der Spannvorrichtung befestigt wird, setzt diese keinen Ausfall fest und der Test wird auf einer frischen Probe wiederholt. Wenn eine Probe an irgendeinem anderen Platz bricht, hat der Versuch fehlgeschlagen.
Nach dieser Vorbereitung wird ein Blatt der Metallfolie, 0.035 Millimeter das ± 0.005 Millimeter stark, mindestens 200 Millimeter lang, entlang die Oberfläche der Probe gesetzt und hängt unten auf jede Seite des Dorns (sehen Sie Abbildung 16). Die Oberfläche der Folie in Verbindung mit der Probe ist leitfähig isoliert, nicht oxidiert oder andernfalls. Die Folie wird in Position gebracht, damit seine Ränder nicht kleiner als 18 Millimeter von den Rändern der Probe sind (sehen Abbildung 17). Die Folie wird dann durch zwei gleiche Gewichte, eins an jedem Ende, unter Verwendung der passenden Spannvorrichtungen festgezogen.
Während der Dorn in seiner abschließenden Stellung und innerhalb der sechziger Jahre ist, die der abschließenden Positionierung folgen, wird ein Durchschlagsfestigkeitstest zwischen dem Dorn und dem Metall angewendet, in Übereinstimmung mit zu vereiteln
10.4.2, unter Verwendung einer Prüfspannung von 1,5mal der Wert spezifiziert in Tabelle 5 für VERSTÄRKTE ISOLIERUNG, aber nicht weniger als 5 KV.
Das gesamte Testverfahren wird auf den anderen zwei Proben wiederholt.
Standard: Bestätigen Sie zu IEC60065: Klausel 2014 8,21, Abbildung 14~16, IEC60950
Anwendung: Isolierungsantischaden-Stärkeüberprüfung für nicht trennbare Dünnschichtmaterialien.
Prüfling: Nicht trennbares Dünnschichtmaterial.
Eigenschaft: Die Position von Satz 10°and 230°are mit mechanischer Grenze, die Genauigkeit des Testwinkels nicht nur sicherstellen, aber eine einfache Operationsmethode auch erzielen; Gewicht mit einem hängenden Ring, im Falle des Punktes wird wegen der zu großen Zugkraft geschädigt.
Parameter:
1, Gewicht 50N*3pcs, kann kombiniert werden, um Prüfung 100N und 150N zu erzielen.
2, Zahl von Testzeiten: 3mal.
3, Stoßspannungsprüfvorrichtung (optional).
Testobjekt | untrennbare Feinbleche von Audiovideoapparaten |
Referenzstandard | IEC 60950-1, IEC 61558-1 |
Test | Dorntest |
Station | 1 |
Gewichte | 50N * 3pc |
Testdorn | Dreieckstange mit einer Spitze |
Drehen Sie Winkel | 230° |
Testzeiten | 3mal |
Maß | 240mmx 240mmx 600mm |
Optional | Widerstandsspannungsprüfer |
