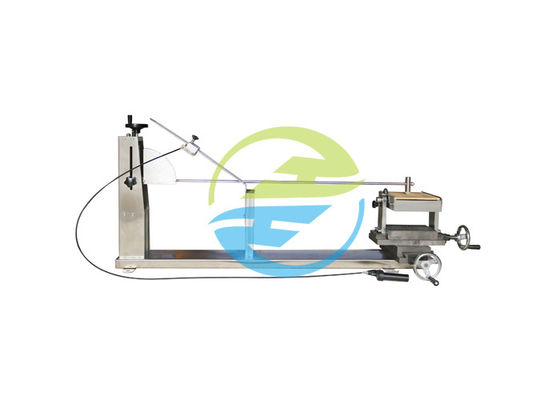

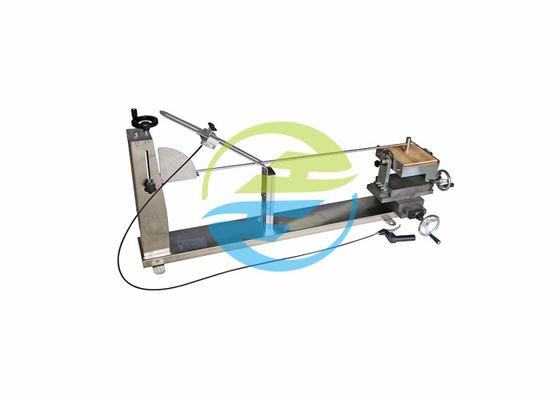

Pendel-Hammer-Prüfeinrichtung Iecs 60068-2-75 Test-EHA mit 10kg, das Unterstützung anbringt

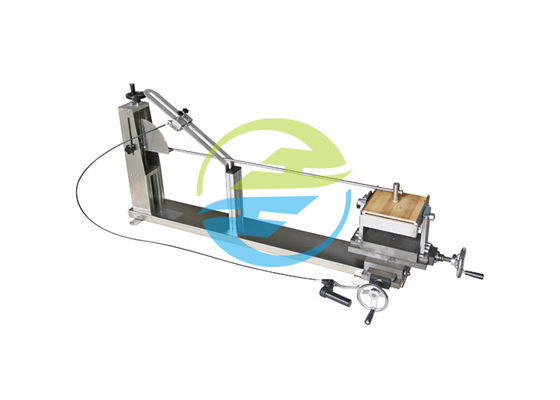

Pendel-Hammer-Prüfeinrichtung Iecs 60068-2-75 Test-EHA mit 10kg, das Unterstützung anbringt

IEC60884-1 Klausel 24,1

Die Exemplare werden überprüft, indem man Schläge mittels der Pendelhammerprüfeinrichtung anwendet, wie in Iec 60068-2-75 (Test EHA) beschrieben, mit einer gleichwertigen Masse von 250 G.
Die Exemplare werden an einem Blatt des Sperrholzes, 8 Millimeter Nenndicke und des ungefähr 175 Millimeter-Quadrats angebracht, befestigt an seinen Spitzen- und Unterkanten an eine steife Klammer, die ein Teil der Befestigungsunterstützung ist.
Die Befestigungsunterstützung hat eine Masse von (10 ± 1) Kilogramm und wird an einem steifen Rahmen mittels der Gelenke angebracht. Der Rahmen wird an einer festen Wand befestigt.
Der Entwurf der Montage ist solch das
– das Exemplar kann gesetzt werden, sodass der Punkt der Auswirkung in der vertikalen Fläche durch die Achse des Gelenks liegt,
– das Exemplar kann horizontal bewegt werden und über ein Achsensenkrechtes zur Oberfläche des Sperrholzes gedreht werden,
– das Sperrholz kann gedrehtes 60°, in beiden Richtungen über eine vertikale Achse sein.
Oberflächenart Sockelausgänge und Oberflächemontagekästen werden am Sperrholz wie in normalen Gebrauch angebracht.
Einlassöffnungen, die nicht mit knockouts versehen werden, werden offen gelassen; wenn sie mit knockouts versehen werden, ist einer von ihnen geöffnet.
Erröten-artige Sockelausgänge werden in eine Pause angebracht, die in einem Block der Weißbuche oder des Materials haben ähnliche mechanische Eigenschaften bereitgestellt wird, die an einem Blatt des Sperrholzes befestigt wird, und nicht in seinem relevanten Befestigungskasten.
Wenn Holz für den Block benutzt wird, ist die Richtung der Holzfasern zur Stoßrichtung senkrecht.
Erröten-artige Schraubenfestlegungssockelausgänge werden mittels der Schrauben zu den Ansätzen geregelt, die im Weißbucheblock vertieft werden. Erröten-artige Greiferfestlegungssockelausgänge werden am Block mittels der Greifer befestigt.
Bevor man die Schläge anwendet, werden Befestigungsschrauben von Hauptteilen und Abdeckungen mit einem Drehmomentgleichgestellten bis zwei drittel von dem spezifizierten in Tabelle 6. festgezogen.
Die Exemplare werden damit der Punkt von Auswirkungslügen in eine vertikale Fläche durch die Achse des Gelenks angebracht.
Das auffallende Element wird von einer Höhe fallen lassen, die in Tabelle 21 spezifiziert wird.

Standard: Klausel IEC60884-1 2013 24,1 und Abbildung 22~26, IEC60669-1, IEC60068-2-75

Anwendung: Dieses Gerät ist für Test der mechanischen Festigkeit für die Stecker- und Sockelausgang-, Oberflächenart passend, die Kästen anbringen, die Schraubendrüsen, die Drüsenabdeckungen, Schalter und andere elektrische Zusätze für Haushalt und ähnliche Zwecke.

Prüfling: Stecker- und Sockelausgang-, Oberflächenart, die Kästen anbringen, Schraubendrüsen, Drüsenabdeckungen, Schalter und andere elektrische Zusätze.

Eigenschaft: Die Schienenplatte kann hoch- und runterrückget werden, link und nach rechts sich bewegen, und der Auftreffwinkel kann justiert werden. Das Gerät ist ein Pendelauswirkungsgerät der niedrigen Energie für 2J und unten.

Parameter:

1. Pendel: Länge: 1000mm; externer Durchmesser: 9mm; Stahlrohr-Wandstärke: 0.5mm; Material: Stahl; Gewicht: 100±1g

2. Schienenplatte: Gewicht: 10±1 Kilogramm; es ist Gutsatz und die horizontale Richtung und die vertikale Richtung können justiert werden. Die ganze Klammer kann gedrehtes 90°through sein die Drehachse.

3. Auffallendes Element: 150g, Äquivalentmasse 200g. (auffallendes Element 200g für Wahl).

4. Auswirkungsenergie, gleichwertige Masse und Abwurfhöhetabelle

5. Operation: manuelle Freigabe das auffallende Element
