Des Test-Anschlag-1000m Spannungs-Laden Flachkabel-des Testgerät-0-400V

Flachkabel-Testgerät des Test-Anschlag-1000m, Laden der Spannung 0-400V

Standardbeschreibung:

Dieser Test wird mittels des Apparates durchgeführt, der im Abbildung 1. gezeigt wird Dieser Apparat besteht einer Fördermaschine C, einem Ansteuersystem für die Fördermaschine und aus vier Flaschenzügen für jede Probe des geprüft zu werden Kabels. Die Fördermaschine C stützt zwei Flaschenzüge A und B, die vom gleichen Durchmesser sind. Die zwei Festscheiben, an jedem Ende des Apparates, sind von einem anderen Durchmesser von Flaschenzügen A und B, aber alle vier Flaschenzüge werden so vereinbart, dass die Probe zwischen ihnen horizontal ist. Die Fördermaschine macht die Zyklen (Vorwärts- und Rückwärtsbewegungen) über einem Abstand von 1 m mit einer ungefähr konstanten Geschwindigkeit von 0,33 m/s zwischen jeder Richtungsumkehr der Bewegung.             Kabel-Testgerät
Die Flaschenzüge werden vom Metall und eine halbkreisförmige geformte Nut für Kreiskabel und eine flache Nut für Flachkabel zu haben hergestellt. Das Zurückhalten klemmt D wird geregelt fest, damit der Zug immer durch das Gewicht angewendet wird, von dem die Fördermaschine wegrückt. Der Abstand von einer zurückhaltenen Klammer zu seiner Unterstützung, während die andere Klammer auf seiner Unterstützung stillsteht, ist 5 cm vom Maximum.
Das Ansteuersystem ist so, das die Fördermaschine glatt und ohne Rucke dreht, wenn sie von einer Richtung zu anderen aufhebt.
Eine Probe des Flachkabels ungefähr 5 m lang wird über die Flaschenzüge, wie in Abbildung 1 gezeigt, jedes Ende ausgedehnt, das mit einem Gewicht geladen wird. Die Masse dieses Gewichts und der Durchmesser von Flaschenzügen A und B werden in Tabelle 1. gegeben                 Kabel-Testgerät

Standardzahl:

Standard: GummiKabel-bewertete Isolierspannungen IEC60245-1 bis einschliesslich 450/750 V-Teil 1: Allgemeine Anforderungen, IEC60245-2 Klausel 3,1 GummiKabel-bewertete Isolierspannungen Abbildung 1 bis einschliesslich 450/750 V-Teil 2: Prüfmethoden.

Anwendung: Sie wird für die Prüfung von mechanischer Festigkeit von abgeschlossenen Flachkabeln verwendet. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 zu und die Kabel, die mehr als 18 Kerne haben, legten oben in mehr als zwei konzentrische Schichten.

Prüfling: Abgeschlossene Flachkabel.                         Kabel-Testgerät

Parameter:

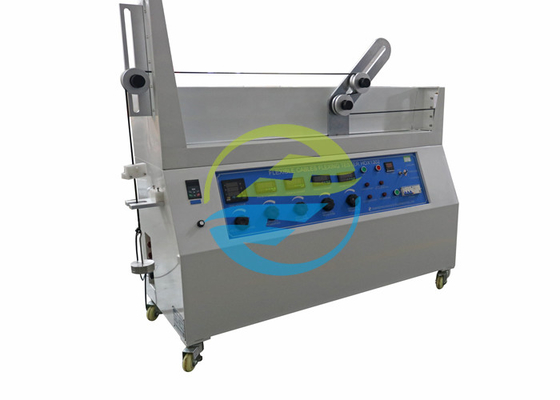

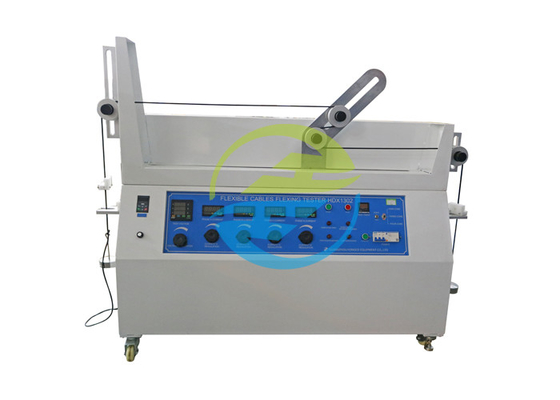

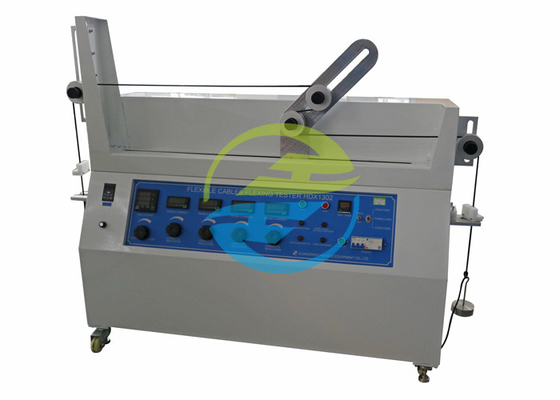

Bild als Referenz:
