Hintergrund:

Sicherheit ist in der Haushaltsgerätindustrie entscheidend. Wegen der Möglichkeit des menschlichen falschen Anwendens, des Überstromes oder der Kurzschlussausfälle innerhalb eines Geräteverdrahtungssystems, Feuerschutzmaßnahmen wurden geschaffen, um die Entflammbarkeit des Materials auszuwerten und zu veranschlagen verwendet innerhalb eines Gerätes. Glühdrahtprüfung ist eine solche Anforderung, die heute innerhalb der Geräteindustrie verwendet wird.

Dieses Papier erforscht Glühdrahtprüfung, beschreibt das Grundprinzip hinter den GlühdrahtTestverfahren und vergleicht kurz die Praxis mit anderen allgemeinen Entflammbarkeitsprüfmethoden. Das Papier verschüttet auch Licht auf den Spezifikationen, welche die Glühdrahtprüfungspraxis regeln. Schließlich zeigt es Verpflichtung TES in Richtung zur Lieferung einer Produktpalette, um Gerätekunden zu helfen, die Glühdrahtentflammbarkeitsbedingungen zu erfüllen.

Technische Parameter:

Was ist Glühdraht-Prüfung?

Historisch sind einige Methoden entwickelt worden, um materielle Entflammbarkeit und Feuerfestigkeit auszuwerten. Diese schließen beide verweisen Flamme und indirekte Flammenprüfverfahren mit ein. Ein Beispiel der direkten Flammenmethode wird in der Spezifikation ULs 94 definiert. Diese lange geltende Prüfmethode bezieht mit ein, eine Flamme direkt an vertikal oder horizontal angebrachtem Exemplar unter Regelgrößen anzuwenden. Andererseits kennzeichnet die indirekte Flammenmethode eine nicht-lodernde Wärmequelle, die an einer Probe angewendet wird. Glühdrahtprüfung ist ein Beispiel der indirekten Flammenmethode. Testergebnisse vom Anwenden dieser Methoden liefern eine Weise, die Tendenz der Materialien zu vergleichen, Zündung zu widerstehen, selbst-auslöschen Flammen (wenn Zündung auftritt), und Feuer nicht über Bratenfett zu verbreiten. Um die Unterschiede zwischen der direkten Methode und der indirekten Methode besser zu verstehen, beziehen Sie sich auf Abbildung 2.

Die internationale elektrische Kommission (IEC) stellte das Glühdrahtprüfverfahren her, im Jahre 2001 weil vorhandene Prüfmethoden nicht alle Zündquellen umfassten. Speziell wird der Glühdrahttest benutzt, um Heizeffekte zu simulieren, die möglicherweise in den versagenden Elektrogeräten entstehen, die durch eine überbelastete Verbindung oder eine Komponente, die, verursacht werden überhitzt.

Glühdraht-Test-Methodologie:

Glühdrahtanforderungen für Haushaltsgeräte werden in Iec 60335-1 spezifiziert. Jedoch wird die tatsächliche Glühdrahttestmethodologie im Iec 60695-2 Reihe Spezifikationen umfasst.

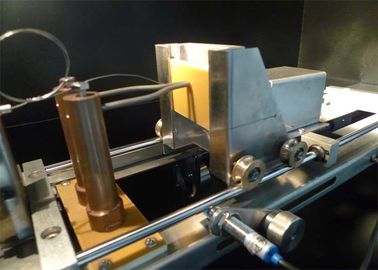

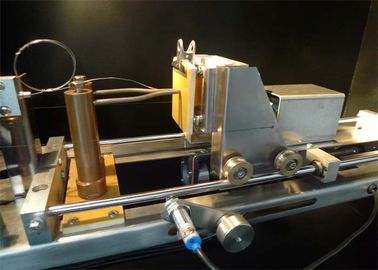

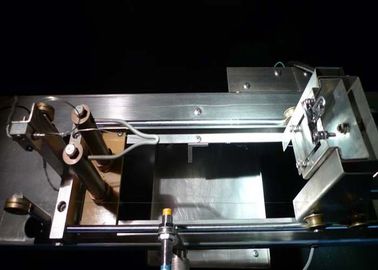

Glühdrahtprüfung wird durchgeführt, indem man ein Element zu einer vorbestimmten Temperatur erhitzt. Das erhitzte Element gekennzeichnet als der Glühdraht. Sehen Sie Abbildung 3 als ein Beispiel des erhitzten Elements, das für Glühdrahtprüfung benutzt wird.

Die geprüft zu werden Probe ist Befestigung an Ort und Stelle und Seidenpapier wird direkt unter die Probe in Position gebracht. Nachdem man die vorbestimmte Temperatur erreicht hat, wird das Element dann in ein Beispielmaterial unter einer Satzkraft von 1N für 30 Sekunden gedrückt. Wenn Zündung auftritt, werden Aufnahmen gemacht, um die Dauer zu merken, Flammenhöhe und wenn Tropfenfänger des Materials das Seidenpapier anzünden.

Glühdrahtprüfung kann an den Endprodukten und an den Rohstofftestplatten durchgeführt werden. Die Terminologie, die verwendet wird, um Befolgung in jedem Fall zu definieren, ist etwas unterschiedlich.

1. GWT steht für Glühdraht-Test (Iec 60695-2-11). GWT wird verwendet, wenn Glühdrahtprüfung an einem Endprodukt durchgeführt wird. Die Ergebnisse dieses Tests sind entweder DURCHLAUF oder FALLEN bei einer gegebenen Temperatur aus. Das Führen des Tests erfordert, dass die Probe nicht anzündet oder selbst-löscht innerhalb 30 Sekunden nach Abbau des erhitzten Elements aus. Auch die Probe möglicherweise zündet nicht das Seidenpapier an, wenn Tropfenfänger auftreten.
2. GWFI steht für Glühdraht-Entflammbarkeits-Index (Iec 60695-2-12). Dieses ist ein Eigentum, das mit dem Rohstoff verbunden ist, der im Endprodukt benutzt wird. Dieses Eigentum wird bestimmt, indem man den Glühdrahttest auf einer Testplatte eines Rohstoffs einer gegebenen Stärke durchführt. Der Glühdraht-Entflammbarkeits-Index (GWFI) ist die Höchsttemperatur, an der das Material nicht innerhalb 30 Sekunden nach Abbau des erhitzten Elements anzündet oder selbst-auslöscht.
3. GWIT steht für Glühdraht-Zündtemperatur (Iec 60695-2-13). Dieses ist ein Eigentum, das mit dem Rohstoff verbunden ist, der im Endprodukt benutzt wird. Dieses Eigentum wird bestimmt, indem man den Glühdrahttest auf einer Testplatte eines Rohstoffs einer gegebenen Stärke durchführt. Die Glühdraht-Zündtemperatur (GWIT) ist die niedrigste Temperatur, bei der das Material für länger als anzündet und brennt, 5 Sekunden, während das erhitzte Element in Verbindung mit der Testplatte ist.
4. Wissen der drei Ausdrücke ist wesentlich, zu verstehen, wie Glühdrahtprüfung unter dem Gesamtsicherheitsnorm Iec 60335-1 angewandt ist.
5.

   Glühdrahtprüfung und Iec 60335-1: Sicherheit des Haushalts und der ähnlichen Elektrogeräte

   Iec 60335-1 ist eine allgemeine Spezifikation, die die Sicherheit von Haushaltsgeräten regelt. Innerhalb der Spezifikation wird Glühdrahtprüfung verwendet, um Entflammbarkeit von den nicht-metallischen Materialien auszuwerten, welche die gegenwärtigen tragenden Verbindungen stützen, die innerhalb des Gerätes benutzt werden.

   Die Glühdrahttestschwere, die in Iec 60335-1 vorgeschrieben wird, wird vorbei, ob das Gerät teilgenommen oder während des Gebrauches unbeaufsichtigt ist, und durch die Menge des Stroms bestimmt, der durch die Verbindung getragen wird. Teilgenommene Geräte sind im Allgemeinen jedes mögliches Gerät, das durch einen Teilnahmeverbraucher wie Staubsauger, Eisen und Kaffeetöpfe bearbeitet wird. Unbeaufsichtigte Geräte sind die, die an Ort und Stelle eingestellt werden und auf ihren Selbst bearbeitet. Solche Beispiele umfassen die Kühlschränke und kochen Einheiten, Spülmaschinen, Waschmaschinen und Trockner.



   Die Verbindungsstücke, die in einer Anwendung benutzt werden, die kategorisiert wird, wie unbeaufsichtigt mit gegenwärtigem größerem, als 0.2A sind abhängig von der schwersten Bewertung. Um mit dieser Spezifikation einzuwilligen, werden drei Niveaus Entflammbarkeitsbewertung erfordert möglicherweise:

   A: Um das erste Niveau der Bewertung zu führen, muss das Material ein Minimum GWFI 850 ºC haben oder das Endprodukt muss den Glühdrahttest bei ºC 850 führen. Es ist wichtig, das zu merken, damit das Endprodukt überschreitet, die Probe muss innerhalb 30 Sekunden selbst-auslöschen, wie im oben genannten Durchgang identifiziert. Der Test ist abhängig von dem Verfahren 60695-2-11.



   B: Um das zweite Niveau der Bewertung zu führen, muss das Material ein Minimum ºC GWIT 775 haben ODER das Endprodukt muss den Glühdrahttest bei ºC 750 führen. Es ist wichtig, zu merken, dass, wenn das Endprodukt geprüft wird, jede mögliche Zündung innerhalb 2 Sekunden selbst-auslöschen muss, oder die umgebenden Komponenten ein Drittniveau der Bewertung führen müssen.

   Das Drittniveau der Bewertung (durchgeführt, nur wenn das Verbindungsstück eine Flamme für länger als 2 Sekunden ausstellt), wird nicht direkt am Verbindungsstück durchgeführt, aber stattdessen wird an allen möglichen Komponenten innerhalb des Gerätes durchgeführt, das innerhalb eines theoretischen Umschlags über dem Verbindungsstück fällt. Komponenten innerhalb des Umschlags gemacht von einem Material, das eine minimale Entflammbarkeitsbezeichnung hat, da UL 94 V1 nicht abhängig von weiterer Bewertung sind. Jedoch sind Komponenten innerhalb des Umschlags, die kleiner haben, als UL 94 V1 abhängig von einem Nadelflammentest.

   Beziehen Sie sich das auf Flussdiagramm, das im Anhang A für eine Illustration der Prüfung gelegen ist, die für die Materialien erfordert wird, welche die Verbindungen stützen, die gegenwärtiges größer als 0,2 A in unbeaufsichtigten Geräten tragen.



   Verbindungsstücke benutzt in den Geräten, die kategorisiert werden, wie unbeaufsichtigt mit einem Strom kleiner, als 0.2A oder kategorisiert, wie teilgenommene Geräte weniger schweren Prüfverfahren unterworfen werden. Es ist wichtig für den Gerätehersteller, die passende Kategorisierung ihres Endprodukts zu verstehen, um das korrekte Niveau der Prüfung pro Iec 60335-1 an den Komponenten anzuwenden.



   TE-Zusammenhang wird in Richtung zur Lieferung einer Produktpalette, um Gerätekunden zu helfen die, Entflammbarkeitsbedingungen von Iec 60335-1 zu erfüllen festgelegt. TE wertet ununterbrochen neue Harze aus, um zu bestimmen, wenn diese Materialien für Anwendungen passend sind, in denen Glühdrahtbefolgung erforderlich ist.



   Unsere Erfahrung hat dass einfach unter Verwendung eines Harzmaterials gezeigt, das den minimalen Glühdraht trifft

   Entflammbarkeits-Index (GWFI) und die Glühdraht-Zündtemperatur (GWIT)-Werte für eine Verbindungsstückwohnung nicht notwendigerweise produzieren ein abschließendes Teil, das den Glühdraht-Test (GWT) bei ºC 750 ohne Flammen (≤ 2 Sekunden) führt. Es ist wichtig, zu beachten, dass GWFI- und GWIT-Werte von der Prüfung durchgeführt an den Testplatten abgeleitet werden, während das GWT an den Endprodukten durchgeführt wird. Setzt häufig Zeit dieses bedeutet fest, dass das Endprodukt Kontakt mit dem erhitzten Element während der Dauer des Tests sieht, während die Testplatten nur den begrenzten Kontakt wegen des Elements sehen, das durch die Stärke der Platte bald nach Anfangskontakt brennt. An TE arbeiten wir, um jeden möglichen Zweifel betreffend die Leistung unserer Produkte in den Glühdrahttests zu beseitigen. Deswegen erklärt TE nur ein Produkt, um „der konforme Glühdraht“ zu sein, wenn die Endprodukte zufrieden stellend geführtes TE haben, das zu den zwingendsten gegenwärtigen Glühdrahtanforderungen in Iec 60335-1 prüft. Schauen Sie bitte zu TE-Zusammenhang, um alle mögliche Fragen betreffend seine Verpflichtung auf das Angebot der besten Lösungen für Ihren Bedarf zu beantworten.
