Testgerät-statische Flexibilitäts-Prüfvorrichtung des Kabel-IEC60245-2 für abgeschlossene Flachkabel

Testgerät-statische Flexibilitäts-Prüfvorrichtung des Kabel-IEC60245-2 für abgeschlossene Flachkabel

Struktureinleitung
Die Maschine wird aus dem Schieben der Klammer, der örtlich festgelegten Klammer, des linken und rechten Grenzschutzes, der Schneckengetriebestruktur und der elektrischen Kontrollorgane verfasst.
1.The, die Klammer und die Reparierenklammer schieben, werden hauptsächlich aus einem Klammernsitz und einem Klammernblock verfasst, und der Handgriff wird gedreht, um den Klammernblock zu drücken, um die zwei Enden der Probe beziehungsweise festzuklemmen.                       Kabel-Testgerät
2.There ist ein Begrenzungsschalter jeder der linken und rechten Seiten eingeschaltet, zum der gleitenden Befestigung zu schützen, um Zusammenstoß zu vermeiden.
Struktur des Schneckengetriebes 3.The fährt die gleitende Klammer, um sich zu bewegen verlassen und recht.
sind elektrische Kontrollorgane 4.The ein manuelles Bedienfeld mit Schaltern wie Linksverschiebung, stoppen, rechte Verschiebung, Stromversorgung und Geschwindigkeitsregelung.

Standard: GummiKabel-bewertete Isolierspannungen IEC60245-1 bis einschliesslich 450/750 V-Teil 1: Allgemeine Anforderungen, IEC60245-2 Klausel 3,2 und Abbildung 2-Gummi isolierten Kabel-bewertete Spannungen bis einschliesslich 450/750 V-Teil 2: Prüfmethoden.          Kabel-Testgerät

Anwendung: Sie wird für die Prüfung von mechanischer Festigkeit von abgeschlossenen Flachkabeln verwendet. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 zu und die Kabel, die mehr als 18 Kerne haben, legten oben in mehr als zwei konzentrische Schichten.

Prüfling: Abgeschlossene Flachkabel.                  Kabel-Testgerät

Eigenschaft: Eine Probe mit einer Länge von 3m±0.05m wird in einem Apparat geprüft, der dem ähnlich ist, der im Abbildung 2. gezeigt wird Zwei Klammern, A und B, werden auf einer Höhe von 1.5m mindestens über Bodenhöhe errichtet. Klammer A wird repariert und B festzuklemmen bewegt sich horizontal auf dem Niveau der Klammer A. Die Enden der Probe sollen vertikal festgeklemmt (und während des Tests vertikal bleiben), ein Ende in Klammer A, das andere in der beweglichen Klammer B, die in einem Abstand/=0.20m von der Klammer A. ist. Das Kabel nimmt ungefähr die Form anzeigte Abbildung 2 durch die punktierten Linien. Die bewegliche Klammer B wird dann weg von der örtlich festgelegten Klammer A bis die Schleife bewegt, die durch das Kabel gebildet wird, nimmt die Form, angezeigt im Abbildung 2 durch den schweren Entwurf, vom U schloss insgesamt zwischen zwei Senkloten durch die Klammern ein und gründet tangential zur externen Erzeugerin des Kabels. Dieser Test wird zweimal, das Kabel durchgeführt, das in die Klammer, nach erstem Test, durch 180° gedreht wird.                  Kabel-Testgerät

Parameter:

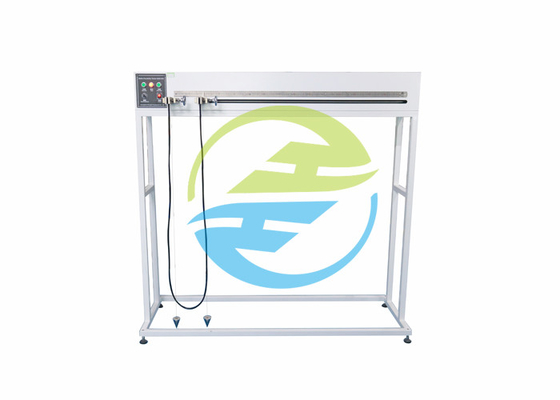

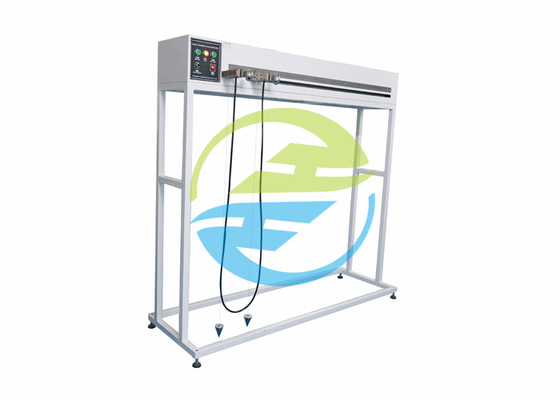

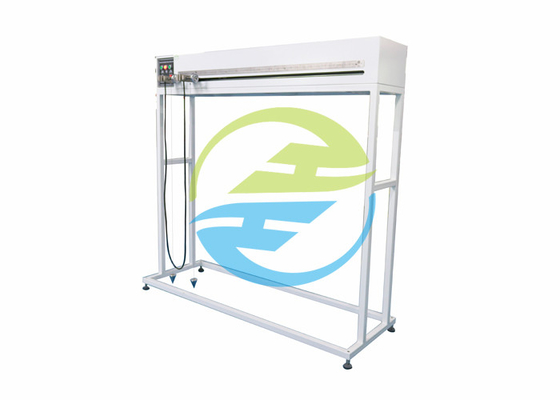

Bild als Referenz:
