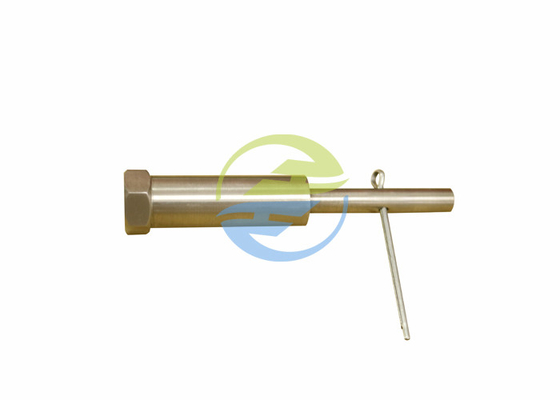

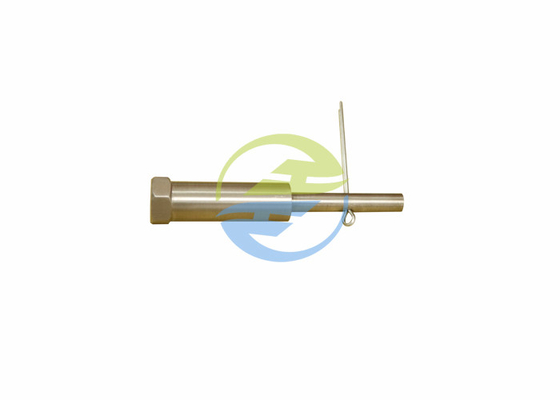

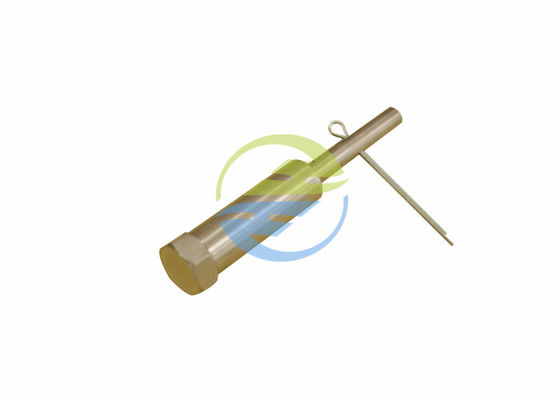

Bau-Prüfvorrichtungs-Test Pin Figure 102 der Deckenlüfter-IEC60335-2-80 gemacht vom Edelstahl

IEC60335-2-80 lockert die Bau-Prüfvorrichtung - Test Pin des Abbildung 102 - gemacht vom Edelstahl auf

Standard:

Passt sich an Klausel 22, Teststift Iecs 60335-2-80 des Abbildung 102 an

Anwendung: Sie wird für die Bauprüfung des Deckenlüfters verwendet.

Prüfling: Deckenlüfter.

Eigenschaft: Der Deckenlüfter enthält ein Gerät, das den Ventilator von der Versorgung trennt, bevor das Suspendierungssystem ausfällt. Ein Beispiel dieses Baus wird in Abbildung 1 01 gezeigt.
Befolgung wird durch den folgenden Test überprüft.
Der Bolzen, der die Abstiegstange an den Motor anschließt, wird durch den besonders vorbereiteten Teststift ersetzt, der im Abbildung 102 gezeigt wird, der Abnutzung auf dem Bolzen simuliert. Der Stift wird völlig eingefügt, damit er die Abstiegstange an den Motor anschließt.
Der Fan wird an der Nennspannung geliefert und bearbeitet mit Höchstgeschwindigkeit. Der Stift wird dann teilweise zurückgenommen, damit der Motor an die Abstiegstange durch dieses Teil des Stiftes angeschlossen wird, der Durchmesser B. hat.
Die Versorgung zum Deckenlüfter wird automatisch getrennt und der Ventilator ist nicht zur Operation fähig, ohne den abgenutzten Bolzen zu ersetzen.

Parameter:

(Die folgenden Maße werden entsprechend den Proben des Kunden besonders angefertigt. Beziehen Sie bitte sich den Standard und die auf Standardzahl für spezifische Anforderungen)

Standardzahl:

Bild als Referenz:
