IEC 60335 Kühlschranktür-Haltbarkeitstester mit SPS-Steuerung

Iec 60335 Kühlschranktür-Haltbarkeitstester SPS-Steuerung Präzisions-Servomotortreiber

Produktvorstellung

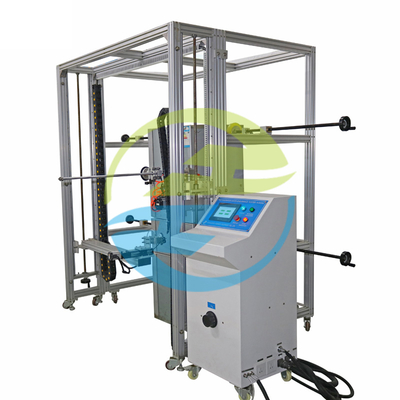

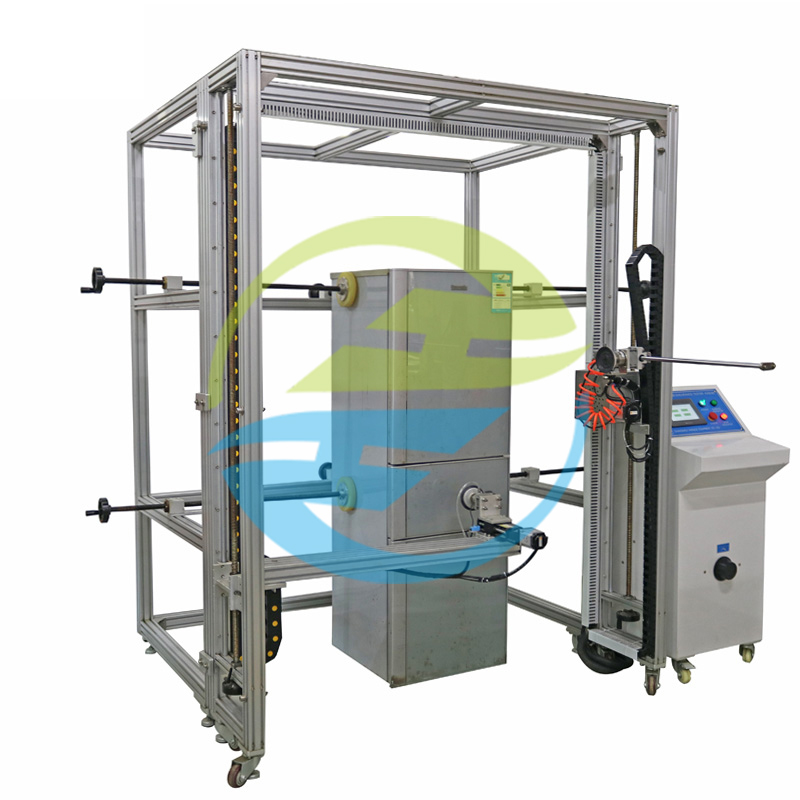

Das Prüfgerät für die Haltbarkeit von Kühlschranktüren HJ0636C konzentriert sich auf die Simulation des Öffnens und Schließens von Kühlschranktüren im Langzeitgebrauch, um deren strukturelle Festigkeit und Haltbarkeit zu überprüfen.

• Produktbeschreibung: HJ0636C ist ein fortschrittlicher Lebensdauertester für Kühlschranktüren, der Präzisionsmechanik und intelligente Steuerungssysteme verwendet, um das tägliche Öffnen und Schließen von Kühlschranktüren durch den Benutzer genau zu simulieren. Das Gerät kann Zehntausende oder sogar Hunderttausende von Öffnungs- und Schließzyklen an Kühlschranktüren durchführen und dabei wichtige Leistungsindikatoren wie Türverformung, Scharnierverschleiß und Alterung der Dichtungsstreifen überwachen. Seine robuste Struktur und programmierbaren Testparameter gewährleisten die Genauigkeit und Wiederholbarkeit der Testergebnisse und liefern zuverlässige Daten für die Optimierung des Kühlschranktürdesigns und die Materialauswahl.
• Produktverwendung: Dieses Gerät wird hauptsächlich für die Qualitätskontrolle von Kühlproduktionslinien wie Kühlschränken, Gefrierschränken und Weinkühlschränken, die Zuverlässigkeitsprüfung in der Phase der Neuentwicklung von Produkten und die Typprüfung vor der Markteinführung eingesetzt. Durch die Simulation extremer Nutzungsbedingungen können die mechanische Haltbarkeit und funktionale Zuverlässigkeit von Komponenten wie Kühlschranktüren, Schubladen und Schranktüren schnell bewertet und die Produktlebensdauer effektiv vorhergesagt werden. Dies hilft Herstellern, potenzielle Qualitätsprobleme zu entdecken und zu lösen, bevor Produkte auf den Markt kommen, und die Markenreputation zu verbessern.

Produkt-Highlights

• Einhaltung internationaler Standards: Strikte Einhaltung von IEC 60335-2-24 und anderen Sicherheits- und Leistungsstandards für Haushaltsgeräte, um die internationale Anerkennung von Testergebnissen zu gewährleisten.
• Mehrstationen-Parallelprüfung: Unterstützt das gleichzeitige Testen mehrerer Kühlschranktüren, was die Testeffizienz erheblich verbessert und den Produktentwicklungszyklus verkürzt.
• Hochpräzise Steuerung: Verwendet Servomotortreiber und Präzisionssensoren, um eine präzise Steuerung von Parametern wie Öffnungs- und Schließwinkel, Geschwindigkeit, Kraft und Pausenzeit zu erreichen.
• Programmierbarer Testmodus: Benutzer können flexibel eine Vielzahl von Testprogrammen gemäß unterschiedlichen Prüfnormen und Produktanforderungen einstellen, einschließlich Anzahl der Zyklen, Öffnungs- und Schließfrequenz, Verweilzeit usw.
• Echtzeit-Datenüberwachung und -aufzeichnung: Echtzeit-Anzeige des Testfortschritts, der Anzahl der abgeschlossenen Zyklen, und kann Schlüsseldaten aufzeichnen und detaillierte Testberichte erstellen.
• Automatische Abschaltung und Alarm bei Fehlern: Mit Überlastschutz, Anomalieerkennung und automatischer Abschaltung bei Fehlern gewährleistet es die Sicherheit von Geräten und getesteten Mustern.
• Benutzerfreundliche Oberfläche: Intuitive Touchscreen-Bedienoberfläche, einfach und leicht zu erlernen, bequeme Parametereinstellung und Testverwaltung.
• Robustes und langlebiges Design: Hochfeste Materialien und Komponenten in Industriequalität werden verwendet, um die Stabilität und Zuverlässigkeit des Geräts bei langfristigem Hochfrequenzbetrieb zu gewährleisten.

Internationale Referenzstandards
Das Design und die Testfunktionen des Prüfgeräts für die Haltbarkeit von Kühlschranktüren HJ0636C folgen strikt den folgenden wichtigen internationalen Standards für Haushaltsgeräte und Haltbarkeitstests:

• IEC 60335-2-24:2022: "Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 2-24: Besondere Anforderungen für Kühlgeräte, Eismaschinen und Eisbereiter". Diese Norm legt die Haltbarkeitsanforderungen und Prüfverfahren für Türen, Schubladen usw. von Kühlgeräten im normalen Gebrauch fest. HJ0636C kann den in der Norm spezifizierten Zyklus-Lebensdauertest für das Öffnen und Schließen der Tür simulieren, um die mechanische Festigkeit und Funktionalität des Türblatts, der Scharniere, der Dichtungen usw. zu überprüfen.
• Beispiel für eine Klausel: 22.108 Mechanische Festigkeit: Es ist festgelegt, dass Türen, Klappen, Schubladen und andere Komponenten der angegebenen Anzahl von Öffnungs- und Schließzyklen standhalten müssen und keine bleibende Verformung, Risse oder Funktionsstörungen aufweisen dürfen, die die Sicherheit beeinträchtigen. Zehntausende von Öffnungs- und Schließzyklen sind in der Regel erforderlich.
• ISO 17025: "Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien". Obwohl dies keine Norm für Geräte ist, ist HJ0636C für die Verwendung in Laboratorien konzipiert, die die ISO 17025-Qualifikation erfüllen, um die Genauigkeit und Rückverfolgbarkeit von Testergebnissen zu gewährleisten.
• EN 60335-2-24: Dies ist eine harmonisierte EU-Norm, die im Wesentlichen mit IEC 60335-2-24 übereinstimmt und für Kühlgeräte gilt, die auf dem europäischen Markt verkauft werden.
• UL 250: "Standard for Household Refrigeration Appliances". Dies ist ein häufig verwendeter Sicherheitsstandard für Kühlgeräte in Nordamerika, der auch relevante Prüfanforderungen für die Haltbarkeit von Türen enthält.

Technische Parameter

After-Sales-Service

• Wir sind bestrebt, einen exzellenten After-Sales-Service für Ihr Prüfgerät für die Haltbarkeit von Kühlschranktüren HJ0636C zu bieten, der den langfristig stabilen Betrieb des Geräts gewährleistet und die Qualität Ihrer Produkte schützt.
• Vor-Ort-Installation und Inbetriebnahme: Unser professionelles Ingenieurteam besucht den Kunden vor Ort und ist für die Installation, Kalibrierung und Erstinbetriebnahme des Geräts verantwortlich, um eine erfolgreiche Inbetriebnahme zu gewährleisten.
• Schulung zu Betrieb und Wartung: Bereitstellung umfassender Schulungskurse, damit Ihre Techniker den täglichen Betrieb, die Einstellung von Testprogrammen, die Datenanalyse und die grundlegende Wartung des Geräts beherrschen.
• Professionelle technische Unterstützung: Einrichtung eines engagierten technischen Supportteams, das zeitnahe technische Beratung und Fehlerdiagnosedienste über verschiedene Kanäle wie Telefon, E-Mail oder Fernunterstützung anbietet.
• Regelmäßige Wartung und Kalibrierung: Kundenspezifische Dienstleistungen für regelmäßige Wartung und Kalibrierung können angeboten werden, um sicherzustellen, dass die Messgenauigkeit und die Betriebsleistung des Geräts stets im besten Zustand sind und verschiedenen Normenanforderungen entsprechen.
• Garantie für Ersatzteilversorgung: Ein vollständiges Ersatzteillagersystem gewährleistet die rechtzeitige Lieferung von Schlüsselkomponenten und minimiert Ausfallzeiten aufgrund von Ersatzteilproblemen.
• Software-Upgrade und -Aktualisierung: Regelmäßige Bereitstellung von Systemsoftware-Updates und -Upgrades, um die Gerätefunktionen kontinuierlich zu optimieren und zukünftige Testanforderungen zu erfüllen.
• Garantieservice: Umfassende Garantieleistungen für Ersatzteile und Arbeitszeit, damit Sie sorgenfrei kaufen und nutzen können.

Regelmäßige Wartung und Kalibrierung: Kundenspezifische Dienstleistungen für regelmäßige Wartung und Kalibrierung können angeboten werden, um sicherzustellen, dass die Messgenauigkeit und die Betriebsleistung des Geräts stets im besten Zustand sind und verschiedenen Normenanforderungen entsprechen.
Garantie für Ersatzteilversorgung: Ein vollständiges Ersatzteillagersystem gewährleistet die rechtzeitige Lieferung von Schlüsselkomponenten und minimiert Ausfallzeiten aufgrund von Ersatzteilproblemen.
Software-Upgrade und -Aktualisierung: Regelmäßige Bereitstellung von Systemsoftware-Updates und -Upgrades, um die Gerätefunktionen kontinuierlich zu optimieren und zukünftige Testanforderungen zu erfüllen.
Garantieservice: Umfassende Garantieleistungen für Ersatzteile und Arbeitszeit, damit Sie sorgenfrei kaufen und nutzen können.

FAQ

1. Was ist der Hauptzweck dieses SPS-gesteuerten IEC 60335 Kühlschranktür-Haltbarkeitstesters?
Antwort: Der Hauptzweck dieses IEC 60335 Kühlschranktür-Haltbarkeitstesters (Modell HJ0636C) ist die Simulation der wiederholten Öffnungs- und Schließvorgänge von Kühlschranktüren im Langzeitgebrauch, um die strukturelle Festigkeit, die Haltbarkeit der Scharniere und die Zuverlässigkeit der Türdichtungen zu überprüfen. Das Gerät wird hauptsächlich für die Qualitätskontrolle an Produktionslinien für Kühlprodukte (wie Kühlschränke, Gefrierschränke und Weinkühlschränke), die Zuverlässigkeitsprüfung während der F&E neuer Produkte und die Typprüfung vor der Markteinführung eingesetzt. Durch die Durchführung von Zehn- oder sogar Hunderttausenden von Öffnungs-/Schließzyklen wird die Lebensdauer des Produkts effektiv vorhergesagt und potenzielle Probleme – wie Scharnierverschleiß, Türverformung oder Dichtungsalterung – frühzeitig erkannt. Seine programmierbaren Testparameter (z. B. Zykluszahl, Öffnungs-/Schließfrequenz und Verweilzeit) gewährleisten hohe Präzision und Wiederholbarkeit.

2. Welche internationalen Prüfnormen erfüllt dieses Gerät und welche Bedeutung hat dies für die Produktzertifizierung?
Antwort: Das Design und die Testfähigkeiten des Geräts entsprechen strikt mehreren internationalen Normen, was die Autorität und internationale Anerkennung der Testergebnisse gewährleistet. Zu den wichtigsten anwendbaren Normen gehören:

IEC 60335-2-24:2022: Diese Norm legt besondere Anforderungen an die Sicherheit von Haushaltskühlgeräten fest. Klausel 22.112 schreibt ausdrücklich vor, dass Türen, Klappen und Schubladen einer bestimmten Anzahl von Öffnungs-/Schließzyklen standhalten müssen, ohne bleibende Verformungen, Risse oder sicherheitsgefährdende Ausfälle zu erleiden.

IEC 62552: Diese Norm behandelt die Merkmale und Prüfverfahren für Haushaltskühlgeräte. Sie legt Prüfverfahren für die Haltbarkeit von Türen, Klappen und Schubladen sowie Anforderungen an die Luftdichtheit von Türdichtungen fest (z. B. die Anforderung, dass Außentüren und Klappen 100.000 Öffnungs-/Schließvorgänge ohne Beeinträchtigung der Luftdichtheit aushalten müssen).

EN 60335-2-24 und UL 250: Dies sind Sicherheitsnormen für Kühlgeräte, die für die Europäische Union bzw. den nordamerikanischen Markt gelten; beide enthalten Anforderungen an die Haltbarkeit von Türen.
Die Einhaltung dieser Normen stellt sicher, dass die Prüfverfahren des Geräts mit international anerkannten Anforderungen wie CB- und CE-Zertifizierung übereinstimmen, was es zu einem wichtigen Werkzeug für die Sicherstellung der Produktkonformität beim Eintritt in Zielmärkte macht.

3. Welche technischen Vorteile bringen "SPS-Steuerung" und "Servomotortreiber" diesem Gerät?
Antwort: Die intelligente SPS-Steuerung (Programmierbare Logiksteuerung) und der Präzisions-Servomotortreiber sind die beiden Kerntechnologien dieses Geräts und bieten mehrere wichtige Vorteile:

Hohe Präzision und Programmierbarkeit: Benutzer können Parameter – wie Testzyklen (0–500.000), Öffnungswinkel (0–180°), Öffnungs-/Schließgeschwindigkeiten (5–20 Zyklen/Minute) und Verweilzeiten (0–999 Sekunden) – flexibel über das Touchscreen-HMI voreinstellen, um die Testanforderungen verschiedener Normen und Produkttypen zu erfüllen.

Automatisierung und intelligente Überwachung: Das Gerät führt voreingestellte Testsequenzen automatisch aus und zeigt den Fortschritt in Echtzeit an. Es verfügt über Stromüberwachung, Fehleralarme und automatische Abschaltfunktionen; es stoppt sofort bei Überlastung oder Anomalien des Musters, um die Sicherheit von Gerät und Muster zu gewährleisten.

Datenmanagement: Es unterstützt die Echtzeitaufzeichnung und -speicherung von Testdaten und kann detaillierte Testberichte erstellen, was die Qualitätsrückverfolgbarkeit erleichtert.

4. Für welche Arten von Kühlschranktüren ist dieses Gerät geeignet? Kann es Schubladen und spezielle Konstruktionen testen?

Antwort: Dieses Gerät ist sehr vielseitig und anpassungsfähig an verschiedene Kühlschranktürkonstruktionen. Zu den Kernprüfobjekten gehören Kühlschranktüren, Gefriertüren, Weinkühlschranktüren und Schubladen. Seine technischen Merkmale umfassen:

Anpassungsfähigkeit an verschiedene Türtypen: Durch Anpassung des Roboterarms und der Vorrichtungen kann das Gerät die repetitiven Öffnungs- und Schließvorgänge verschiedener Kühlschrankkonfigurationen simulieren, wie z. B. Einzeltüren, Side-by-Side-Türen (links/rechts öffnend) und französische Türen.

Schubladeneinheiten: Ausgestattet mit speziellen Vorrichtungen führt es Lebensdauertests für Kühlschrankschubladen mit voreingestellten Verfahrwegen (z. B. 0–100 mm) durch, um die Testanforderungen von Mehrkühlschranktüren zu erfüllen.

Mehrstationen-Parallelprüfung: Das Gerät unterstützt 1 bis 4 Stationen (anpassbar), was unabhängige oder synchronisierte Tests mehrerer Türen oder Schubladen ermöglicht und die Testeffizienz erheblich steigert.

5. Wie simuliert dieses Gerät die reale Nutzung und gewährleistet die Wiederholbarkeit der Testergebnisse? Antwort: Um sicherzustellen, dass die Testergebnisse die reale Nutzung genau widerspiegeln und eine hohe Wiederholbarkeit gewährleisten, verfügt das Gerät über mehrere präzise Konstruktionsmerkmale:

Normkonforme Bewegungsprofile: Das Gerät kann so konfiguriert werden, dass es kontrollierte und freie Bewegungsphasen während des Türöffnens und -schließens gemäß IEC 62552-Standards ausführt – wie z. B. die freie Bewegung der Tür nach dem Öffnen auf einen bestimmten Winkel –, um tatsächliche Nutzungsszenarien authentischer zu replizieren.

Vakuum-Saugvorrichtung: Das System greift die Türfläche über Vakuum-Saugnäpfe an, um Öffnungs- und Schließvorgänge durchzuführen, was die manuelle Handhabung simuliert und gleichzeitig zusätzliche Schäden an der Tür verhindert.

Hochpräzisionssensoren: Integrierte Komponenten – einschließlich Winkelgebern, Kraftsensoren und Lichtschranken – ermöglichen eine Regelung im geschlossenen Regelkreis und eine präzise Messung der Bewegungsparameter, was eine Winkelgenauigkeit von ±1° erreicht.

Stabile mechanische Struktur: Ein robustes Design mit hochfesten Materialien und Komponenten in Industriequalität gewährleistet strukturelle Stabilität, unterdrückt effektiv Betriebsgeräusche und Vibrationen und garantiert die Konsistenz der Daten bei langfristigen, hochfrequenten Tests.
