IEC 61810-konformer Relaisprüfstand mit AC380V-Eingang und 0,2-Pegel-Genauigkeit

Beschreibung des Produkts

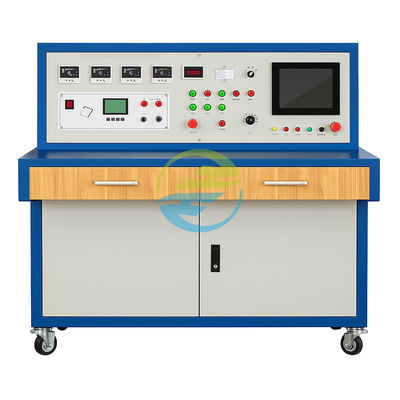

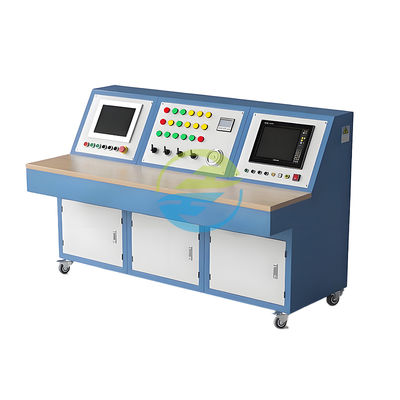

Die HCRTB-004 Relay Test Bench ist ein hochpräzisionsbasierter, integrierter elektrischer Komponentenprüfer, der für Leistungstests verschiedener Relais und Schaltkomponenten entwickelt wurde.Es erhebt und verarbeitet automatisch Prüfdaten, und zeigt gleichzeitig Daten an, erstellt Berichte und druckt sie aus.

Produktanwendungen

• Es wird hauptsächlich in Eisenbahn- und U-Bahnfahrzeugen verwendet. It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, Zwischenrelais, Spannungsrelais, Stromrelais, Wärmerrelais, Luftschalter und Zeitrelais, um sicherzustellen, dass die Leistung der Komponenten den Standards entspricht.

Produkthinweise

• Umfassende Prüfung: Umfasst Kernparameter wie die Ein-/Aus-/Haltwerte von Zwischenrelais und Kontaktoren, die Überhitzungs-/Überströmungswerte des Relais und die Zeit der Relaisfahrten,Erfüllung der Prüfbedürfnisse verschiedener Bauteiltypen.
• Hohe Automatisierung und Effizienz: Vervollständigt automatisch die Datenerfassung, -verarbeitung, -anzeige und -drucken von Berichten, reduziert manuelle Operationen und verbessert die Testeffizienz und Datengenauigkeit.
• Flexibler Ausgangsbereich: bietet mehrere Spannungsausgänge, einschließlich DC 0-150V, DC 0-48V und AC 0-400V,um die Spannungs- und Stromanforderungen verschiedener Komponenten zu erfüllen und eine starke Kompatibilität zu gewährleisten.
• Hochgenaue Messung: Durch die Verwendung eines 0,2-Level-Genauigkeitsdesigns wird ein minimales Messfehler für Parameter wie Kontaktwiderstand, Isolationswiderstand und Spulenwiderstand gewährleistet.Sicherstellung einer hohen Datenzuverlässigkeit.

Internationale Referenznorm

IEC 61810-1 "Relees und Kontakteure - Teil 1: Allgemeine Bestimmungen"

• Klauselvoraussetzungen: In dieser Norm werden gemeinsame Begriffe, Definitionen und grundlegende Verfahren für die Prüfung von Relais und Kontaktoren festgelegt.Die Prüfverfahren dieses Produkts entsprechen den in dieser Norm beschriebenen allgemeinen Spezifikationen für die Prüfung der Leistungsfähigkeit elektrischer Bauteile..

IEC 61810-3 "Relees und Kontakteure - Teil 3: Prüfverfahren für elektromagnetische Relais"

• Anforderung des Abschnitts: Es werden Prüfmethoden für die wichtigsten Parameter elektromagnetischer Relais wie den Betriebswert, den Freigabewert und den Haltewert festgelegt.Bei der Prüfung der Betriebsleistung von Zwischenrelais und AC/DC-Kontaktoren dieses Produkts sind die Prüfstandards in diesem Abschnitt vollständig erfüllt..

IEC 60947-5-1 "Niedrigspannungsschalter und Steuergeräte - Teil 5-1: Steuerkreisvorrichtungen und Schaltanlagen"

• Anforderung des Abschnitts: Hierbei werden Prüfbedingungen für Bauteile wie Relais und Zeitrelais in Steuerkreisen festgelegt.Die Funktionen der Betriebszeitprüfung des Zeitrelais und der Messung des Kontaktwiderstands dieses Produkts erfüllen die detaillierten Anforderungen dieser Norm..

Technische Parameter
