EG 61810 Konforme Relaisprüfbank ±0,5% Genauigkeit 220V Eingang

Produktbeschreibung

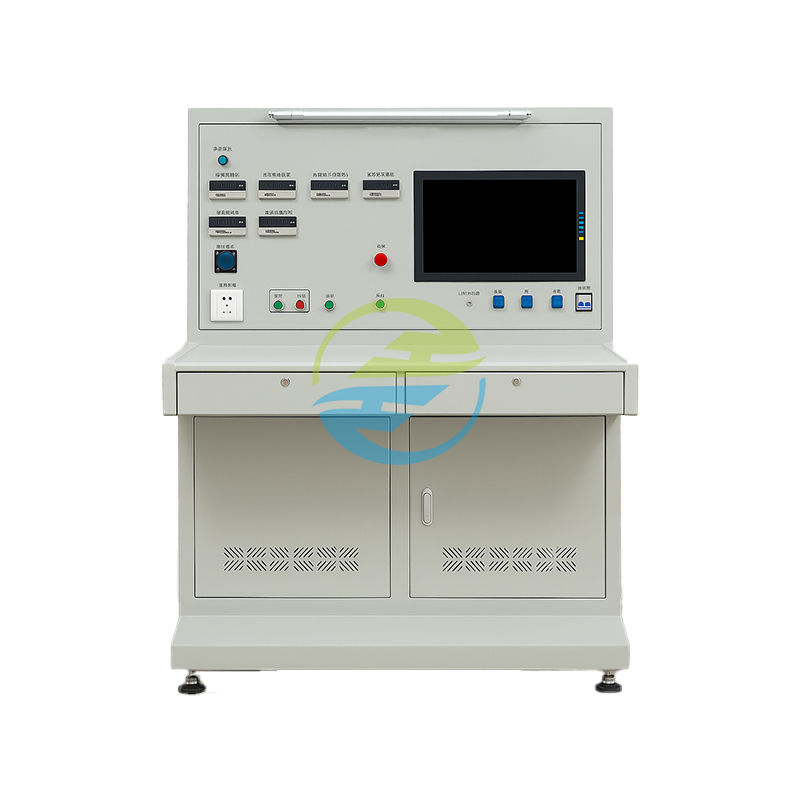

Der umfassende Relais-Teststand HCRTB-005 ist ein hochintelligentes Testgerät. Er verwendet digitale Messgeräte zur direkten Datenerfassung, kombiniert mit industrieller SPS-Spannungsregelung und vollautomatischem Computerbetrieb. Wählen Sie einfach das Relaismodell aus, um den gesamten Testprozess abzuschließen. Integrierte Tests, Datenverwaltung und Berichtserstellung bieten hohe Genauigkeit, hohe Effizienz und einfache Wartung.

Produktanwendungen
Es eignet sich weitgehend für die Inspektion, Prüfung und Abnahme verschiedener Signalrelais. Es kann umfassende Leistungstests an 19 gängigen Modellen durchführen, darunter unpolarisierte Relais, polarisierte Relais, polaritätsbehaftete Relais, Zeitrelais und AC-Relais.

Produkt-Highlights

• Vollautomatischer Betrieb: Wählen Sie das Modell mit einem einzigen Klick auf dem Computer aus, und die elektrischen und mechanischen Eigenschaften werden automatisch getestet. Es müssen keine komplizierten Schritte auswendig gelernt werden, so dass selbst unerfahrene Benutzer schnell lernen können.
• Ultrahohe Testgenauigkeit: Spulenwiderstand, AC/DC-Spannungs-/Strommessungen erreichen eine Genauigkeit von ±0,5 %, und Zeitmessungen sind auf 0,001 Sekunde genau, wobei die Datenzuverlässigkeit weit über dem Branchendurchschnitt liegt.
• Extrem kompatibel: Unterstützt sowohl steckbare als auch nicht steckbare Relaisprüfungen. Ein Testkasten ist mit allen Relais der AX-Serie, Stromversorgungspanels und Übertragungsrelais kompatibel, wodurch ein häufiger Austausch von Komponenten überflüssig wird.
• Intelligente Datenverwaltung: Ein integriertes Datenbanksystem ermöglicht die Datensatzverwaltung, Datenabfrage, Berichtsdruck und die Erstellung von Barcode-Etiketten für eine einfache Rückverfolgbarkeit und Archivierung.
• Benutzerfreundliches Design: Das kompakte Gehäuse (900×1100×1200 mm) und die intuitive Benutzeroberfläche reduzieren die Ermüdung des Bedieners und eignen sich für lange Arbeitszeiten.

Internationale Referenzstandards
IEC 61810-1 "Relais und Schütze - Teil 1: Allgemeines"

• Klauselanforderungen: Standardisiert die allgemeine Terminologie, die Testumgebung und die grundlegenden Verfahren für Relaisprüfungen. Die Testbedingungen (z. B. Temperatur- und Feuchtigkeitskontrolle) und die Betriebsspezifikationen dieses Geräts entsprechen vollständig den grundlegenden Relaisprüfanforderungen dieses Standards.

IEC 61810-3 "Relais und Schütze - Teil 3: Prüfverfahren für elektromagnetische Relais"

• Klauselanforderungen: Definiert die Prüfverfahren für Schlüsselparameter elektromagnetischer Relais, wie z. B. Ansprechwerte, Abfallwerte und Spulenwiderstand. Dieses Gerät hält sich strikt an die Prüfverfahren dieses Standards, um die elektrischen Eigenschaften sowohl polarisierter als auch unpolarisierter Relais zu prüfen (z. B. Ansprechwerte und Rückfallwerte).

IEC 60947-5-1 "Niederspannungsschaltgeräte - Teil 5-1: Steuerstromkreisgeräte und Schaltelemente"

• Klauselanforderungen: Spezifiziert Sicherheitsleistungsprüfstandards für Relais in Steuerstromkreisen, wie z. B. Kontaktwiderstand und Isolationswiderstand. Die Kontaktwiderstands- (±1 % Genauigkeit) und Isolationswiderstandsprüfungen dieses Geräts erfüllen vollständig die Sicherheitsüberprüfungsanforderungen dieses Standards.

Technische Parameter
