Hochleistungsfähiges Produktionslinien-System mit einer automatischen Kältemittelbefüllmaschine mit vier Stationen

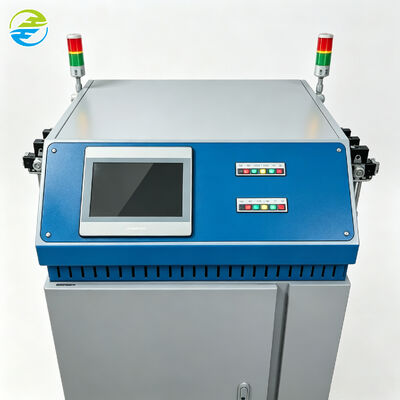

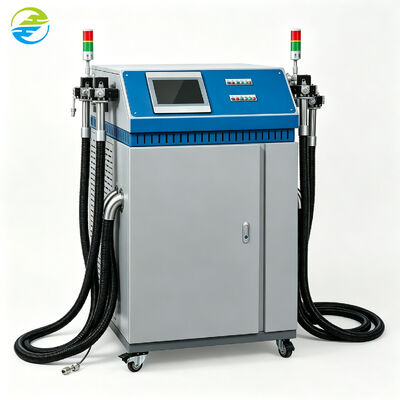

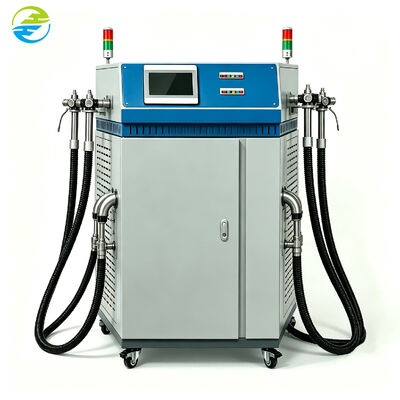

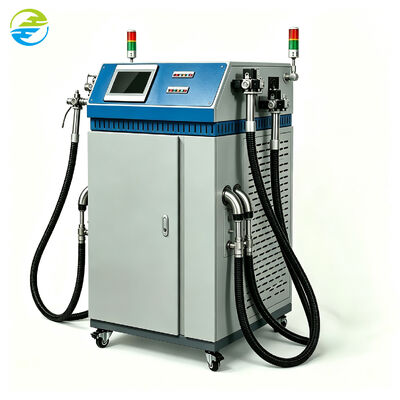

Die automatische Kältemittelbefüllungsmaschine HongCe mit vier Stationen ist ein Produktionssystem mit Drehteller, das in einem kontinuierlichen Zyklus eine Vakuumevakuierung und eine quantitative Kältemittelbefüllung an vier Stationen durchführt. Die Maschine wurde für Produktionslinien für Klimaanlagen, Luftentfeuchter und Kühlkomponenten mit hohem Durchsatz entwickelt und erreicht 80–120 Stück/h mit SPS-Steuerung, Barcode-Identifizierung und MES-Datenrückverfolgbarkeit.

Mit der Beschleunigung von Kühlproduktionslinien werden Einzelstations-Lademaschinen zu einem Engpass. Die Lösung besteht darin, den Prozess zu parallelisieren: Während ein Produkt geladen wird, werden andere evakuiert, gewogen oder umgefüllt.

Die HongCe Vier-Stationen-Drehteller-Lademaschine implementiert diese parallele Architektur. Der Produktindex umfasst vier Stationen, an denen Evakuierungs- und Ladevorgänge über den Zyklus verteilt sind. Jede Station ist mit einer eigenen Vakuum- und Lademöglichkeit ausgestattet, während eine zentrale SPS den Ablauf koordiniert, Produktbarcodes liest und Ladedaten aufzeichnet. Das Ergebnis ist eine kompakte Ladezelle mit hohem Durchsatz, die sich direkt in automatisierte Produktionslinien integrieren lässt.

• Vier-Stationen-Rotationsdesign:Parallele Bearbeitung über vier Stationen mit kontinuierlicher Taktung für hohen Durchsatz.
• Hohe Produktionsleistung:80-120 Stück/h je nach Produkt, Füllmenge und Evakuierungszeit.
• Präzisionsladung pro Station:Ladegenauigkeit von ±0,5 g innerhalb von 100 g und ±0,5 % über 100 g, Bereich 10–500 g pro Station.
• Integrierte Vakuumevakuierung:Vakuumkapazität von 4 l/s pro Station bei einem Gerätevakuumniveau von <2 Pa.
• Barcode-Rückverfolgbarkeit:Das Scannen des Produktbarcodes verknüpft jeden Ladedatensatz mit der einzelnen Einheit.
• Vollständige Produktionsintegration:SPS + 12-Zoll-Touchscreen, MES-Konnektivität, 3 Jahre Datenspeicherung, RJ45/RS-485 und drahtlose Schnittstellen.

• ISO 5149 – Kühlsysteme und Wärmepumpen: Sicherheits- und Umweltanforderungen
• ISO 817:2024 – Kältemittel: Bezeichnung und Sicherheitsklassifizierung
• IEC 60204-1 – Sicherheit von Maschinen: Elektrische Ausrüstung von Maschinen
• GB/T 5226.1 – Elektrische Sicherheit von Maschinen

• Parallele Prozessarchitektur:Evakuierungs- und Ladevorgänge überlappen sich an den Stationen, wodurch die Prozesszeit ausgeblendet und der Liniendurchsatz erhöht wird.
• Steuerung der Plattenteller-Indizierung:Die servogesteuerte Indexierung mit Positionsrückmeldung gewährleistet eine genaue Stationsausrichtung und einen wiederholbaren Betrieb.
• Prozesskontrolle pro Station:Jede Station überwacht unabhängig das Vakuumniveau, das Ladungsgewicht und den Druck und weist bei Einheiten, die nicht den Spezifikationen entsprechen, eine Ausschussmarkierung auf.
• Rückverfolgbarkeitsintegration:Barcode-verknüpfte Chargenaufzeichnungen und MES-Konnektivität machen die Maschine zum Datenknoten im Produktionsmanagementsystem.

Guangzhou HongCe Equipment Co., Ltd. beschäftigt sich seit 2003 mit der Entwicklung und Herstellung von Prüfgeräten und Produktionsliniensystemen und umfasst Vakuumtechnologie, Dichtheitsprüfung, automatische Steuerung und maßgeschneiderte Produktionslinienlösungen. HongCe-Geräte werden unter Bezugnahme auf die Anforderungen von GB, IEC, EN, UL, VDE, BS, AS und ISO entwickelt.
