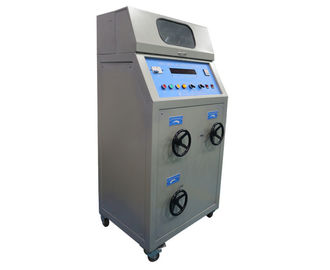

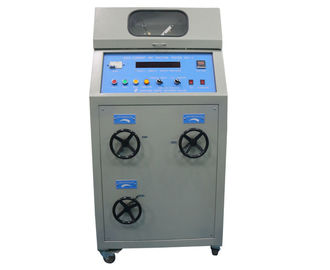

220 - Prüfvorrichtungs-hohe gegenwärtige Lichtbogenzündungs-Prüfvorrichtung HAI-1 des Elektrogerät-240V

Hohe gegenwärtige Lichtbogenzündungs-Prüfvorrichtung

HAI-1

Produkt-Einführung

Dieses Gerät passt sich an Standardanforderungen von Klausel 114, Iec 60950-1, BS-en 60950-1, BS 7002, etc. ULs 746A, UL746C, ULs 498 an. Es ist für Funkenüberschlagsfestigkeitsprüfung der Materialien der elektrischen und elektronischen Produkte, der Haushaltsgeräte und des etc. passend. Das Funktionsprinzip ist, das elektrische Durchsickern auf dem Isolator zu simulieren, der möglicherweise unter unterschiedlichem polarem von Liveteilen oder zwischen Liveteilen und geerdeten (mit Erde bedeckten) Metallteilen verursacht wird. Es wird verwendet, um die Bogenwiderstandleistung des Isolators unter der vorgeschriebenen Spannung zu messen und festzusetzen.

Hohe gegenwärtige Lichtbogenzündungsprüfvorrichtung nimmt Doppelelektroden an. Mit spezifischem Strom (33A) und Energiefaktor (COSφ0.5), entsprechend einer bestimmten Bogenstreikgeschwindigkeit (254mm/s) und Wiederholfrequenz (40mal/Minute), wiederholt Bogenstreik zu 200mal auf der Oberfläche des Exemplars. Die große gegenwärtige Lichtbogenzündungsleistung (HAI) kann festgesetzt werden, je nachdem ob die Probe angezündet werden kann.

Technische Parameter

Bedienschritte:

1.Functions der Platte

ENERGIE: Schalten Sie den Netzschalter ein und das Gerät wird an angetrieben.

2.STOPP/START: Zu zu prüfen oder auszuprüfen aufhören oder beginnen.

ZURÜCKSTELLEN: Klären Sie den gegenwärtigen anzeigenden Wert von den Testzeiten.

FERTIGSTELLUNG: Nach der Prüfung von Fertigstellung die Ton- und Lichtwarnungen werden heraus gegeben.

AUTOMATISCH: Machen Sie automatisch prüfen

HANDBUCH: Wenn den manuellen Arbeitsmodus wählen Sie, kann der Motor sogar, Betreiber zu bearbeiten beginnen drückt nicht den Startknopf, es ist bequem für das Ausprüfen.

TEST: Wählen Sie diesen Modus, das Gerät verarbeitet normalerweise prüfen, nachdem Sie ausgeprüft haben.

AUSPRÜFEN: Unter [AUTOMATISCHEM] Modus drehen Knopf der Presse [ANFANG], langsam die Griffe, um den Strom zu justieren und Spannung, bis die arbeitenden gegenwärtigen Reichweiten 33A (220V-240V) und der Energiefaktor wird fein bis 0,50 abgestimmt.

3. Die Installation des Prüflings

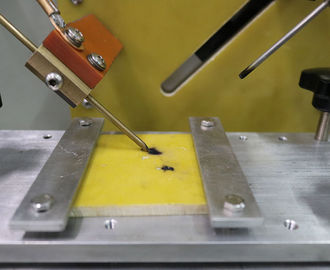

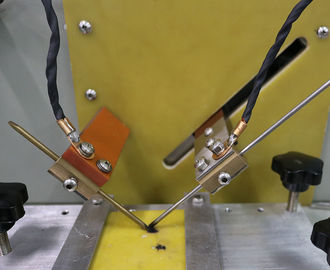

4. wie gezeigt unten, wenn der Strom abgestellt wird, befestigen Sie die 130 Millimeter x 13 Probe Millimeters x (2 ~12) Millimeter an der Spannvorrichtung, justieren die Position der Elektrode, damit die zwei Elektroden schräg von ° 45 und im guten Kontakt sind. Die Höhe des Exemplars kann durch die Justage der drei Pflaumenbolzen justiert werden.

Wenn die Elektroden installieren Sie, muss die Schrauben reparieren festziehen auf die Elektrodenbefestigungen, oder die Elektroden fallen herunter.
