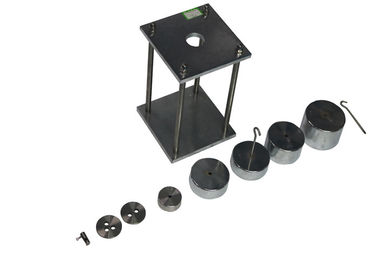

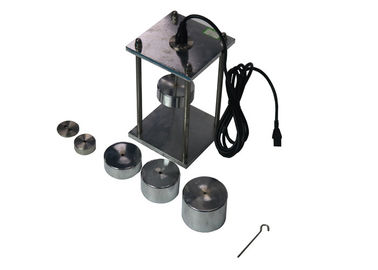

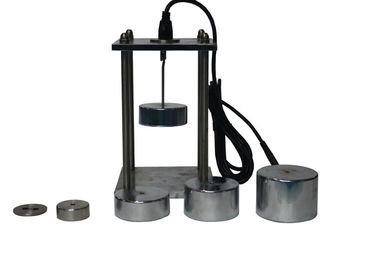

Einzelne Stations-Fixierung steckt Stecker-Sockel-Prüfvorrichtung, Abbildung 30 Iec-Testgerät der Klausel-24 fest

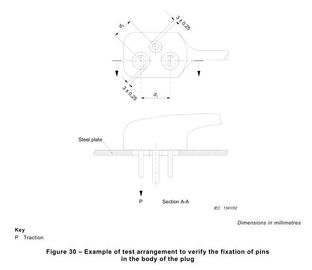

IEC60884 Abbildung 30-Testgerät der Klausel-24 der Klausel-24,10 von einzelne Stations-Fixierungs-Stiften im Körper der Stecker-Prüfvorrichtung

Standard: Iec 60884-1 2013 Klausel 24,10 und Abbildung 30

Anwendung: Dieses Gerät ist Gebrauch, die Fixierung von Stiften im Körper des Steckers zu überprüfen

Prüfling: Steckerstifte

Eigenschaft: Bei der Übereinstimmung mit Standardanforderungen, die Fixierung von Stiften im Körper des Steckers zu überprüfen

Parameter:

1. Vor Erstbenutzung Benutzer, Vertrautes mit den relevanten Standards für effektiveres und richtig unter Verwendung der Prüfeinrichtung und des Abschlusses des Tests wenn.

2. Der Stecker wird auf die Stahlplatte in Position gebracht, sodass die Mitten der Kreise, welche die Stifte umgrenzen, mit den Mitten der Löcher übereinstimmen. Fügen Sie dann den Teststecker in den Sockel in Richtung der Längsachse des Stiftes ein. Nach diesem wird der Stecker in den Wärmeschrank mit Temperatur gelegt (70 ± wird 2) °C, 1 h nach, eine Zugkraft innerhalb eines Wärmeschranks angewendet

3. Wählen Sie die Spannvorrichtung entsprechend der Form des Steckers, und machen Sie sie wird angeschlossen fest mit dem Stecker (stellen Sie sicher, dass er nicht löst, wenn eine Zugkraft ausüben Sie)

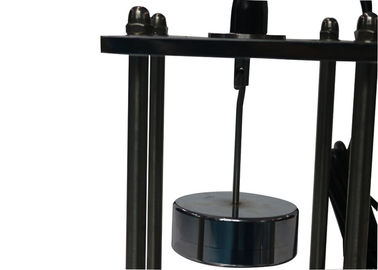

4. Wählen Sie das Zugkraftgewicht entsprechend der maximalen Auszugskraft, wie in Tabelle 16 gegeben (kann durch die Überlagerung erzielt werden), das Gewicht wird gehakt im Ring der Klammer, Griff sorgfältig und produziert nicht explosive Spannung.

5. Die Kraft ist auf jedem Steckerstift für 1 Minute, nach dem Test, der Stecker wird gelassen zur umgebenden Temperatur unten abkühlen angewandt und es wird überprüft, dass die Verschiebung irgendeines Steckerstiftes im Zündkerzenkörper nicht Überfluss 1 Millimeter sollte.

6. Lohnaufmerksamkeit zur Reinigung des Gerätes und zur Wartung der Sockel nach dem Test wird abgeschlossen.
