Standard: | IEC60884 | Bahnhof: | einzelne Station |
---|---|---|---|
Belastung: | 4N | Schlaganfall: | 9 Millimeter |
Prüfling: | Isolierungsärmel | Rate des Abschleifens: | 30 Bewegungen pro Minute |
Markieren: | Sockelprüfvorrichtung,elektrische Steckerprüfvorrichtung |
IEC60884 Isolierungs-Ärmel der Klausel-24,7 des Steckers steckt Abnutzungs-Prüfeinrichtung des Iec-Testgeräts fest
Standard: Iec 60884-1 2013 Klausel 24,7 und Abbildung 28, Abbildung 9 BS1363-1
Anwendung: Dieses Gerät ist Gebrauch für Test die Abnutzungswiderstandstärke des Isolierungsärmels der Steckerstifte
Prüfling: Isolierungs-Ärmel von Steckerstiften
Eigenschaft: Gerät besteht aus einer horizontalen Platzierung des Strahls und die lineare Bewegung des Befestigungssitzes, worin, Strahlnenden mit kurzem Stahldraht des Durchmessers 1mm in einen U-förmigen Kopf (u-Form der Vertikale zwei geregelt auf dem Strahl) verbogen wird, Draht, den U-förmige Unterseite 6mm lineare Fach-Kompresse der 6mm Saum auf dem Steckerisolierungsärmel, die Motorantriebe der Befestigungsbolzen-Klammernsitz ist, zum Bewegung hin und her austauschen zu tun und führt den Abnutzungstest zum Isolierungsärmel des Steckers durch, steckt fest.
Parameter:
Einzelteil | Parameter |
Stromversorgung | AC220V 50Hz |
Station | Einzelne Station |
Prüfen Sie Zeiten | 1~999999, Voreinstellung |
Rate des Abschleifens | 30 Bewegungen pro Minute |
Last | 4N |
Anschlag | 9mm, ungefähr 7mm Kratzer auf Isolierungsärmel |
Stahldraht | Durchmesser 1mm, Nutzlänge 6mm |

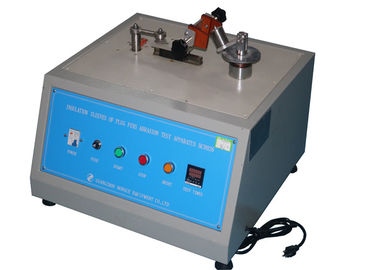

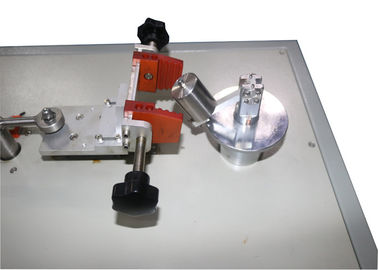

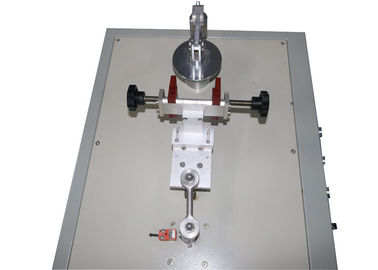

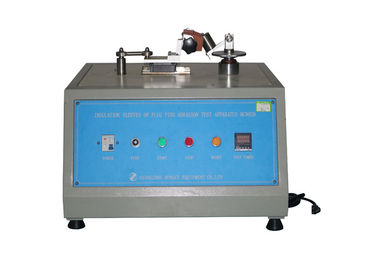

Bild als Referenz:
Standardbeschreibung:
Die Steckerstifte, die mit isolierenden Ärmeln versehen werden, werden dem folgenden Test mittels eines Apparates wie in Abbildung 28 gezeigt unterworfen.
Die Prüfeinrichtung enthält einen horizontalen abgeschafften Strahl .which wird geschwenkt über seinen Mittelpunkt, a-Unterlänge Stahldrahtes, 1mm im Durchmesser und verbogen in eine U-Form, wird die Basis des U, das gerade ist, steif, an beiden Enden, zu einem Ende des Strahls befestigt, damit das gerade Teil unterhalb des Strahls projektiert und zum Achsenungeheuer das Strahlngelenk parallel ist.
Der Stecker wird durch eine passende Klammer in solch einer Position gehalten, die das gerade Teil des Stahldrahtes auf dem Stecker PIN stillsteht, senkrecht zu ihm. Die pin-Steigungen abwärts schräg von 10°to das horizontale.
Der Strahl wird geladen, damit der Draht eine Kraft von 4N auf dem Stift ausübt.
Der Stecker wird zurückgebewegt und vorwärts in einer horizontalen Richtung in die Fläche der Achse des Strahls, damit der Draht entlang den Stift reibt, ist das Längenungeheuer der folglich abgeschliffene Stift ungefähr 9mm, von denen ungefähr 7mm über dem isolierenden Ärmel ist, das Zahlungeheuer, das Bewegungen 20000 (10000 in jeder Richtung) ist und die Rate der Operation ist 30 Bewegungen pro Minute.
Der Test wird auf einem Stift jedes Exemplars gemacht.
Nach dem Test zeigen die Stifte keinem Schaden, welches Sicherheit beeinflussen oder die Weiterverwendung des Steckers hindern kann insbesondere der isolierende Ärmel hat nicht Durchbohren oder oben rucked.
