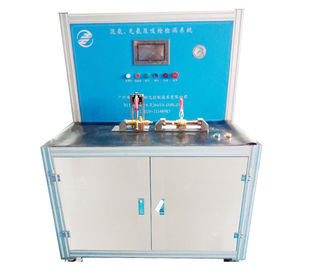

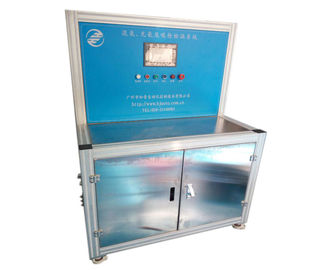

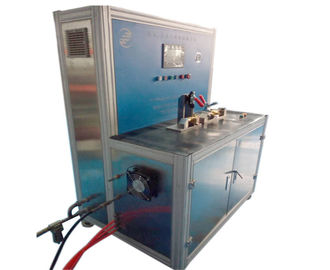

Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet

Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet

  • Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet
  • Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet
  • Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet
  • Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet
Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet
Produktdetails:
Herkunftsort: Made in China
Markenname: HongCe
Zertifizierung: CE,FCC,ROSH (Cost additional)
Modellnummer: HHLZ
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 3 Monate
Zahlungsbedingungen: L / C, T / T, Western Union
Kontakt
Ausführliche Produkt-Beschreibung
Lecksucherate: 2g/y Indikator-Gas: Mischungshelium u. -stickstoff
Prüfzyklus: 30s/pc Werkstück: Kondensator-Verdampfer-Rohrleitung
Markieren:

Heliumlecksuche

,

Heliumleckprüfung



Helium-Sauganleger-Testgerät für Klimaanlagen-Kondensator-Verdampfer-Rohrleitung





Entsprechend den Grundprinzipien der Heliumlecksuche, wird Helium als Indikatorgas, das Werkstück mit Helium gefüllt, und dann durch ein Heliumleckdetektorleck kann die Genauigkeit des Durchsickerns des Werkstückes schnell und genau bestimmen.



Helium-Sauganleger-Testgerät für den Klimaanlagen-Kondensator-Verdampfer, der 10E-6Pa.m3/s leitet 0



Technische Parameter:



Werkstück Klimaanlagenrohrleitung/-spulen
Indikator-Gas Mischungshelium u. Stickstoff (30% Helium + 70% Stickstoff) oder reines Helium
Lecksuche-Rate 2g/y, Gleichgestelltes bis 1x10-6Pa.m 3/s
Leckdetektor-Einstellungsgenauigkeit 1x10-8Pa.m 3/s
Druck für grobe Lecksuche 4,0 Mpa (abwärts justierbares)
Druck für feine Lecksuche 4,0 Mpa (abwärts justierbares)
Nachweismethode Manuell gehaltener Sauganleger
Füllendes Wiederaufnahmegelenk der Evakuierung 2 Stationen (unabhängig), 2 Verbindungsstücke pro Station (nur 1/4 Faden, Kunde-geliefertes Verbindungsstück)
Prüfzyklus

30s/pc

(Ausschließlich des Ladens/des Entleerungswerkstückes und Handsauganleger-erkennungszeit)

Prüfstand 1500mm*600mm
Hochdruckschlauch 1.5m (4 PC)
Plattformhöhe 850MM
Ausrüstungs-Zusammensetzung

Operationsplattform + Heliumfüllung u. -Recovery-System

(Rohre für die Verbindung der zwei Parteien sind für den Kunden verantwortlich)

Stromversorgung Dreiphasig
Warnung Das System alarmiert, wann der Sauganleger Durchsickernsignal ermittelt

Lecksuche-Beschreibung:

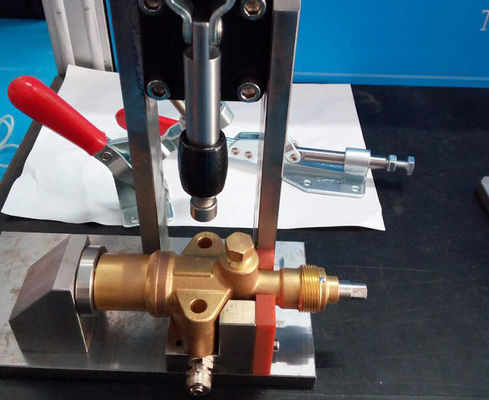

Betreiber setzt das Werkstück auf die Spannvorrichtung auf dem Prüfstand, versiegelt die Koppler des Werkstückes mit der Spannvorrichtung manuell;

Nachdem Betreiber „Anfangs“ Knopf herunterdrückt, wird Hochdruckstickstoff in das Werkstück automatisch eingespritzt, bis der Druck im Werkstück den Standardwert erreicht;

System stoppt Stickstofffüllung und urteilt automatisch, ob das Werkstück grobes Durchsickern entsprechend dem Druckabfallwert im Werkstück hat:
Wenn der Druckabfallwert im Werkstück die Voreinstellungsstrecke innerhalb eines definierten Zeitraums übersteigt, zeigt der an, dass das Werkstück grobes Durchsickern hat. In diesem Fall wird der grobe Lecksucheprozeß gestoppt; und das grobe Durchsickern und „NG-“ Anweisungen werden auf der Operationsschnittstelle gezeigt; Betreiber sollte klicken „bestätigen“ auf dem Operationsbrett, um die Testergebnisse zu bestätigen; der Hochdruckstickstoff im Werkstück wird automatisch bis zu einen Druck von 1atm entladen; Werkstück wird manuell entladen;
Wenn der Druckabfallwert im Werkstück nicht die Voreinstellungsstrecke innerhalb eines definierten Zeitraums übersteigt, zeigt der an, dass die grobe Lecksuche des Werkstücktests, folgender Prozess wird fortgesetzt verabschiedet wird.

Werkstück wird zum Voreinstellungsvakuumgrad evakuiert;

Voreinstellungshochdruckhelium wird in Werkstück gefüllt;

Betreiber hält den Sauganleger, um das Helium um das Werkstück zu ermitteln;

Bestimmen Sie das feine Durchsickern des Werkstückes automatisch:

System summiert die ganze Leckrate aller Durchsickernpunkte automatisch, wenn das ermittelte Gesamtheliumgewicht die Voreinstellungsstrecke übersteigt, die anzeigt, dass das Werkstück ein feines Leck hat. In diesem Fall wird der feine Lecksucheprozeß gestoppt; und das feine Durchsickern und „NG-“ Anweisungen werden auf der Operationsschnittstelle gezeigt; Betreiber sollte klicken „bestätigen“ auf dem Operationsbrett, um die Testergebnisse zu bestätigen; folgender Prozess wird fortgesetzt.

Wenn das ermittelte Gesamtheliumgewicht nicht die Voreinstellungsstrecke übersteigt, zeigt das an, dass das Werkstück qualifiziert wird und das OKAYsignal auf der Operationsschnittstelle gegeben wird; folgender Prozess wird fortgesetzt.


Helium im Werkstück wird wiederhergestellt, bis der Vakuumgrad innerhalb an des Werkstückes zum Standardwert erreicht;

Luft wird zum Werkstück bis zu einen Druck von 1atm aufgeladen;


Werkstück wird vom Betreiber manuell entladen
