Hitzebeständigkeits-Kompressions-Laborversuch-Ausrüstung mit Abbildung 38 IEC60884-1

Hitzebeständigkeits-Kompressions-Laborversuch-Ausrüstung mit Abbildung 38 IEC60884-1

Standard:

Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 24,19 der allgemeinen Anforderungen‘ und Abbildung 38

Standardbeschreibung:

Die Leichentücher von tragbaren Sockelausgängen werden einem Druckversuch bei einer umgebenden Temperatur von unterworfen (25 ± 5) °C in einem Apparat ähnlich dem gezeigt im Abbildung 38.

Der Apparat enthält zwei Stahlbacken und hat ein zylinderförmiges Gesicht von 25 Millimeter-Radius, eine Breite von 15 Millimeter und eine Länge von 50 Millimeter. Die Länge von 50 Millimeter kann, abhängig von der Größe des geprüft zu werden Zusatzes erhöht werden.

Die Ecken werden mit einem Radius von 2,5 Millimeter gerundet.

Die Exemplare werden festgeklemmt, sodass das vordere Gesicht der Kiefer mit dem vorderen Gesicht des Leichentuchs übereinstimmt.

Die Kraft traf durch die Kiefer ist zu (20 ± 2) N.

Nach 1 Minute und während die Leichentücher noch unter Druck sind, stimmen die Maße mit dem passenden Standardblatt überein.

Der Test wird mit dem Exemplar drehte 90° wiederholt.

Anwendung:

Es wird verwendet, um die Druck-beständigen Eigenschaften der elektrischen Zusätze zu prüfen und Befestigungskasten unter den Umstand von erhitzt werden. Dieses Testgerät sollte in Gebrauch mit dem Heizungskasten gesetzt werden.

Eigenschaft:

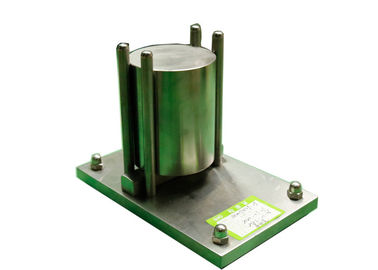

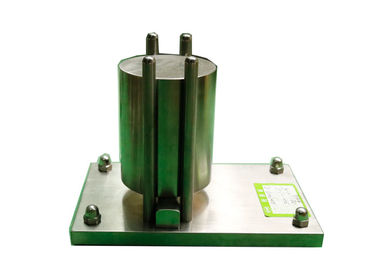

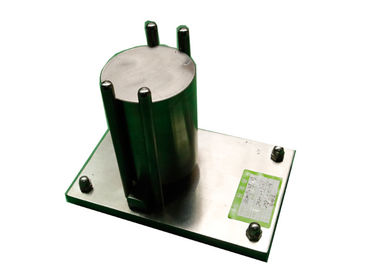

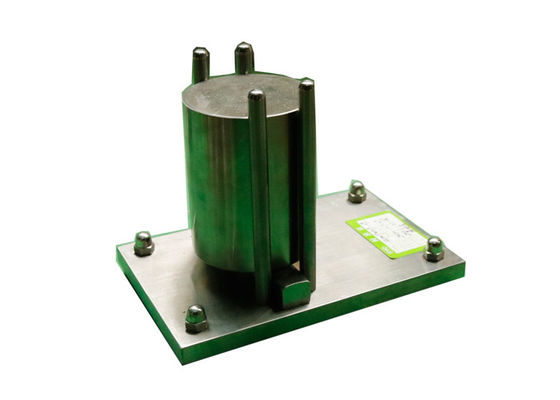

Dieses Gerät enthält zwei Stahlbacken und hat ein zylinderförmiges Gesicht von 25 Millimeter-Radius, eine Breite von 15 Millimeter und eine Länge von 50 Millimeter. Die Länge von 50 Millimeter kann, abhängig von der Größe des geprüft zu werden Zusatzes erhöht werden. Die Ecken werden mit einem Radius von 2,5 Millimeter gerundet. Das Exemplar wird zwischen den Kiefern festgeklemmt, sodass diese gegen es im Bereich, in dem es im normalen Gebrauch gegriffen wird, die Mittellinie der Kiefer drücken, die so übereinstimmen, fast wie möglich mit der Mitte dieses Bereichs. Die Kraft traf durch die Kiefer ist 20 N. zu. Der Test tritt in einem Wärmeschrank bei einer Temperatur von auf (80±2) °C.

Parameter:

1. Gewicht: 20N (einschließlich bewegliche drückende Platten)

2. Größe der drückenden Platte: Länge: 50mm, Breite: 15mm, zylinderförmiges Gesicht: Radius ist 25mm, die Ecken werden gerundet mit einem Radius von 2,5 Millimeter.

3. Das Innere des Führerabstandes: 50mm×15.4mm

4. Material: Edelstahl 304

Prüfmethode:

1. Vor Erstbenutzung Benutzer, Vertrautes mit den relevanten Standards für effektiveres und richtig unter Verwendung der Prüfeinrichtung und des Abschlusses des Tests wenn.

2. Entsprechend den Standardanforderungen für Beispielvorbehandlung vor Gebrauch.

3. Die drückende Platte (klein) wird zwischen die Führer (Schmalseite) gesetzt, zylinderförmiges Gesicht ist aufwärts, wird das Exemplar horizontal auf die drückende Platte, dann Platz die drückende Platte (groß) auf dem Exemplar gesetzt und das zylinderförmige Gesicht ist, setzte schließlich das Gewicht auf die drückende Platte (groß), Testzeit ist 1 Stunde abwärts.

Aufmerksamkeit:

Das Exemplar wird zwischen den drückenden Platten festgeklemmt, sodass diese gegen es in diesem Bereich, in dem es im normalen Gebrauch gegriffen wird, die Mittellinie der Platten drücken, die so übereinstimmen, fast wie möglich mit der Mitte dieses Bereichs.
