Flexibilitäts-Prüfeinrichtung der Abbildung 21-Stecker-Schnur-999999

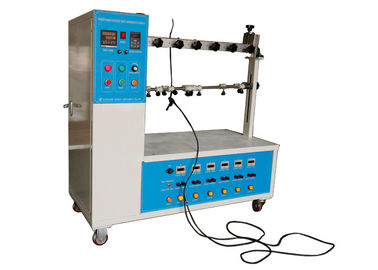

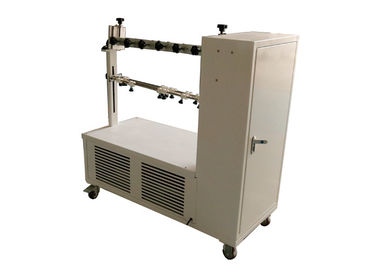

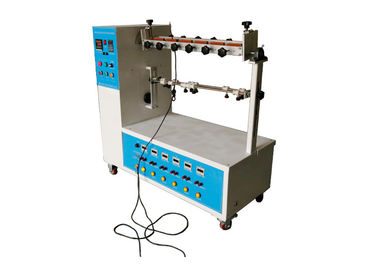

Abbildung 21-Stecker-Schnur-Flexibilitäts-Prüfeinrichtung Iecs 60884-1 mit 6 Stations-Knopf-Steuerung

Standard:

Stecker und Sockelausgänge Iecs 60884-1 ‚für Haushalt und ähnliche Zwecke – Teil 1: Klausel 23,4, Abbildung 21 der allgemeinen Anforderungen‘

Standardbeschreibung:

Nicht--rewirable Stecker und nicht--rewirable tragbare Sockelausgänge sind entworfen, sodass das Flachkabel gegen übermäßiges geschützt wird, verbiegend, wohin es den Zusatz kommt.

Schutz stellte zu diesem Zweck ist vom Isoliermaterial und wird geregelt in einer zuverlässigen Art zur Verfügung.

Befolgung wird durch Inspektion und durch eine Biegeprüfung überprüft, die mittels eines Apparates wie in Abbildung 21 gezeigt gemacht wird.

Der Test wird auf neuen Exemplaren gemacht.

Das Exemplar wird am oszillierenden Mitglied des Apparates befestigt, damit, wenn sie an der Mitte seiner Reise ist, die Achse des Flachkabels, in dem sie das Exemplar einträgt, vertikal ist und durch die Achse der Oszillation überschreitet.

Exemplare mit flachen Schnüren werden angebracht, damit die Hauptachse des Abschnitts zur Achse der Oszillation parallel ist.

Der Zusatz wird in der Prüfeinrichtung folgendermaßen geregelt:

– Stecker: durch die Stifte;

– tragbare Sockelausgänge: in einem Abstand von 4 Millimeter bis 5 Millimeter in Richtung des Flachkabels, vom Verpflichtungsgesicht; ein Teststecker, der die maximalen Maße hat, wird in den tragbaren Sockelausgang während des Tests eingefügt.

Der Zusatz ist, durch Veränderung des Abstandes zwischen dem Befestigungsteil des oszillierenden Mitgliedes und die Achse der Oszillation, brachte in Position, damit das Flachkabel die minimale seitliche Bewegung macht, wenn das oszillierende Mitglied der Prüfeinrichtung über seine volle Reise befördert wird.

Das Flachkabel wird mit einem Massen so geladen, die die aufgewendete Kraft ist

– 20 N für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche übersteigt 0,75 Millimeter ² haben;

– 10 N für andere Zusätze.

Ein gegenwärtiges Gleichgestelltes zum Nennstrom des Zusatzes oder des folgenden Stroms, welches ist, das niedrigeres, wird durch die Leiter geführt:

– 16 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche größere als 0,75 Millimeter² haben;

– 10 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche von 0,75 Millimeter² haben;

– 2,5 A für Zusätze mit den Flachkabeln, die eine nominale Querschnittsfläche weniger als 0,75 Millimeter² haben.

Die Spannung zwischen den Leitern ist der Nennspannung des Exemplars gleich.

Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von den flexings befördert, die 10 000 und die Rate des Biegens von 60/min. sind.

Exemplare mit Kreisabschnittflachkabeln werden durch 90° im oszillierenden Mitglied nach 5 000 flexings gedreht; Exemplare mit flachen Flachkabeln werden nur in ein Richtungssenkrechtes zur Fläche verbogen, welche die Äxte der Leiter enthält.

Während der Biegeprüfung gibt es

– keine Unterbrechung des Stroms,

– kein Kurzschluss zwischen Leitern.

Nach dem Test hat der Schutz wenn überhaupt nicht sich vom Körper getrennt und die Isolierung des Flachkabels zeigt kein Zeichen der Abnutzung oder der Abnutzung; gebrochene Stränge der Leiter haben nicht die Isolierung soweit durchbohrt, um zugänglich zu werden.

Anwendung:

Dieses Gerät wird für Test die biegenden Eigenschaften von nicht--rewirable Steckern (Anschlüsse) benutzt und nicht--rewirable tragbare Sockelausgänge, überprüfen die Ermüdungsfestigkeit des Stromkabels und der Jacke.

Prüfling:

Nicht--rewirable Stecker und nicht--rewirable tragbare Sockelausgänge

Eigenschaft:

Die Geschwindigkeit, die Motorsteuerungen die reizbare Gleitstückstruktur verringert, um das Hin- und Herbewegung zu tun, die linken und rechten biegenden Winkel, werden durch manuelle Skala justiert, und Anpassungs-Touch Screen Modell des Winkels kann automatisches besonders angefertigt werden.

Prüfvorrichtung wird Abschaltautomatik, als voreingestellte Testzeiten abschlossen.
