Elektrischer Hammer-Haltbarkeits-Prüfeinrichtungs-Stahlkugeldurchmesser 38mm Iecs 60745-2-1

Elektrischer Hammer-Haltbarkeits-Prüfeinrichtungs-Stahlkugeldurchmesser 38mm Iecs 60745-2-1

Produkteinführung: Auswirkungshaltbarkeits-Testsystem für Hammer ist für den Haltbarkeitstest der Elektrowerkzeuge darunter 2,5 Kilowatt passend. Diese Prüfvorrichtung erfüllt die Bedingung des Standards IEC60745-1. Es ist das ideale Testgerät für Berufsprüforganisationen und Elektrowerkzeughersteller.

Der Nichtlasts- und Lastshaltbarkeitsprüfstand des elektrischen Hammers ist entsprechend Abbildung 103 Iecs 60745-2-6 entworfen, ist der elektrische Hammer des Tests auf ihn und unter Normalbetrieb stoßweise installiert, dann überprüft, ob es irgendeine mögliche elektrische und mechanische Gefahr gibt, die nicht die Standardbedingungen erfüllt.

Diese Ausrüstung nimmt zu Mitsubishi PLC-Steuerung, 7" Touch Screen intelligente Operation, die Kraft an, die durch Gas, der Winkel aufgewendet wird, der automatisch durch Motorsteuerung in Position gebracht wird, ist das Testsystem umfassend, ist die Operation einfach und bequem.

Standard: Iec 60745-2-1: Bestimmte Anforderungen für Bohrgeräte und Auswirkungsbohrgeräte, Klausel 17; Iec 60745-2-6: Bestimmte Anforderungen für Hämmer, Klausel 17 und Abbildung 103

Anwendung: Dieser Apparat ist auf Haltbarkeitstest für motorbetriebene HandElektrowerkzeuge antreiben nicht mehr als 2.5KW anwendbar.

Prüfling: Elektrische Hämmer, elektrische Bohrgeräte und Auswirkungsbohrgeräte                      Iec-Testgerät

Eigenschaft: Die Prüfeinrichtung, bei der Übereinstimmung mit den Abbildung 103-Anforderungen Iecs 607465-2-6, Lastshammer oder Bohrgerät, zeitweilig lässt es, überprüft laufen, ob elektrische oder mechanische Gefahr während des normalen Gebrauches von dem elektrischen Hammer oder dem Bohrgerät erscheint.

Ausrüstungskomponenten sind, wie folgt:

1, elektrischer Schaltschrank, der MITSUBISHI PLC, 7 Zoll-Touch Screen, Bedienfeld, Last enthält (Spannung 0-250V justierbar, Spannung und gegenwärtige Anzeige);                       Iec-Testgerät

2, mechanisches Gerät wie in dem Abbildung 103 gezeigt, 360 Kilogramm der Stahlbasis, einschließlich den Auswirkungskopf, die Stahlplatte und die Befestigung enthalten.

Parameter:

1 kein Laststest: Alle Hämmer, einschließlich Hämmer mit Modus des Bohrgeräts nur, werden vertikal in eine Prüfeinrichtung wie in Abbildung 103 gezeigt angebracht und werden bei der Nennspannung mit 1,1mal für 12h betrieben, dann funktionierten bei 0,9 Zeitnennspannung für 12h. Jeder Zyklus, der einen Zeitraum von der Operation von 30s und eine Ruhezeit von 90s enthält, während dessen die Werkzeugüberreste ausschalteten. Während des Tests auf jeder Prüfspannung, Hammer gelegt in drei verschiedene Richtungen (horizontal, vertikal, Vertikale), jede Position der Laufzeit des Werkzeugs von ungefähr 4 Stunden.

Test der Last 2: Alle Hämmer, einschließlich Hämmer mit Modus des Bohrgeräts nur, werden vertikal in eine Prüfeinrichtung wie in Abbildung 103 gezeigt angebracht und werden an der Nennspannung oder am Mittelwert des Nennspannungsbereichs, für vier Zeiträume von 6h jeder, der Abstand zwischen diesen Zeiträumen betrieben, die mindestens 30 Min. sind                                                                Iec-Testgerät

Während dieser Tests werden Hämmer stoßweise, jeder Zyklus betrieben, der einen Zeitraum von der Operation von 30s und eine Ruhezeit von 90s enthält, während dessen die Werkzeugüberreste ausschalteten.

Während der Tests wird eine axiale Kraft, zum der stabilen Operation des Auswirkungsmechanismus sicherzustellen auf den Hammer durch ein elastisches Medium zugetroffen.

Wenn der Temperaturanstieg irgendeines Teils des Werkzeugs den Temperaturanstieg übersteigt, der während des Tests von 12,1 bestimmt wird, werden das Zwangsabkühlen oder die Ruhezeiten, die Ruhezeit angewendet, die von der spezifizierten Betriebszeit ausgeschlossen wird.

Während dieser Tests funktionieren Überlastschutzgeräte nicht.

Das Werkzeug ist ausgeschaltet möglicherweise an und mittels eines Schalters anders als das, das in das Werkzeug integriert wird.                                          Iec-Testgerät

Während dieser Tests wird Ersatz der Kohlebürsten erlaubt, und das Werkzeug wird so im normalen Gebrauch geölt und eingefettet.

Wenn der Auswirkungsmechanismus mechanisch während des Tests ausfällt, ohne ein zugängliches Teil zu veranlassen, Live zu werden, wird er durch ein Neues ersetzt möglicherweise.

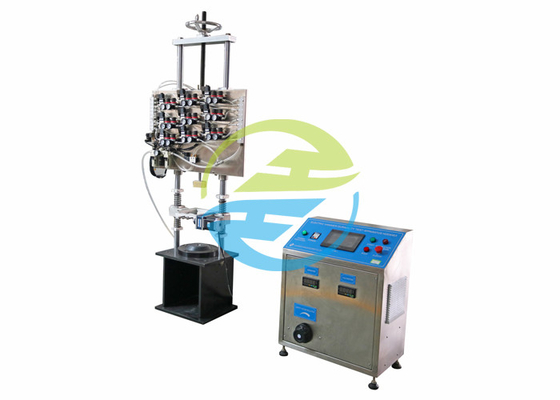

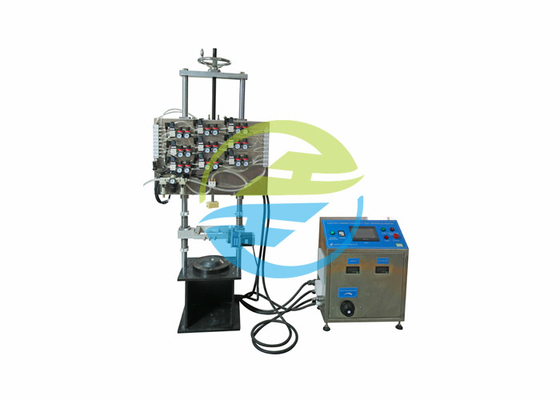

Bild als Referenz:
