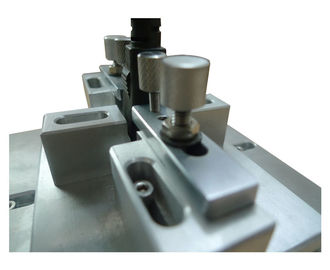

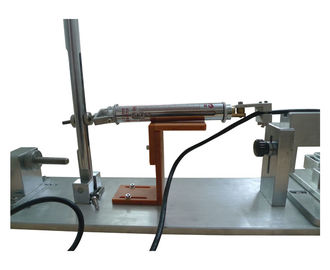

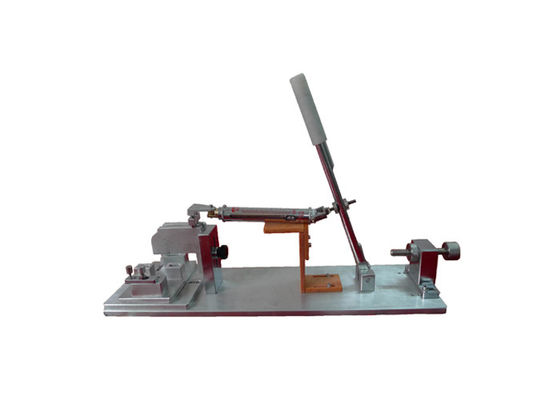

Prüfvorrichtung des Schalter-0-100N

Koppler-Seitenteil zieht Prüfungs-Gerät

Produktinformation:

Dieses Gerät ist entsprechend dem IEC60320-1, Abbildung 19-Standardanforderung zu entwerfen. Es wird für die Prüfung des Rückzuges des Gerätesteckers unter den Zuständen des Verbindungsstücks mit Kraft, aus diesem Grund, um die mechanische Festigkeit des Verbindungsstücks zu prüfen verwendet.

Technische Parameter:

1, verbiegende Höhe des Flachkabels: 40±2 Millimeter, justierbar.

2, Zugstrecke: 0-100N.

3, Zugweise: Handbetrieb, 50mal in einer Richtung und dann 50mal in der entgegengesetzten Richtung.

3, Leiter-Auswahl und die entsprechende Testseitenteilzugwerttabelle

Standard: Abbildung 19 Klausel 23,3 Iecs 60320-1.

Anwendung: Passend für die Prüfung der seitlichen Zerreißprobe des Verbindungsstücks mit einer Bewertung, die 0.2A übersteigt.

Prüfling: Verbindungsstück mit einer Bewertung, die 0.2A übersteigt.

Eigenschaft: Einen Gerätestecker vorwählen sollte der, der sein vorbildliches und Standardscharnier wenn Verbindungsstückprüfung zusammenbringt.

Parameter:

Tabelle 7-Value für die Seitenteilzüge angewendet

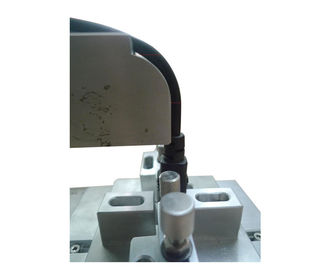

Nach dem Test von 23,2, wird das Verbindungsstück mit einer Bewertung, die 0.2A übersteigt, in einen Gerätestecker einer Art eingefügt, die mit dem Verbindungsstück entspricht, um geprüft zu sein und mit dem relevanten Standardblatt übereinstimmt. Der Gerätestecker wird in eine passende Prüfeinrichtung, dessen Beispiel im Abbildung 19 gezeigt wird, wenn die Stifte aufwärts zeigen angebracht. Das Maß 40mm±2mm wird mit eingewilligt.

Ein seitlicher Zug, wie in Tabelle 7 spezifiziert, wird an der Schnur zuerst in einem Richtungssenkrechten zur Fläche angewendet, welche die Äxte der gegenwärtig-tragenden Stifte enthält und wird sofort freigegeben.

Diese Reihenfolge der Operation wird 50mal in einer Richtung und dann 50mal in der entgegengesetzten Richtung gemacht.

Ein seitlicher Zug der gleichen Kraft wird dann in einer Richtung angewendet, die zur Fläche parallel ist, welche die Äxte der gegenwärtig-tragenden Stifte und parallel zum Verpflichtungsgesicht des Verbindungsstücks enthält. Die Kraft wird sofort freigegeben. Diese Reihenfolge der Operation wird 50mal in einer Richtung und dann 50mal in der entgegengesetzten Richtung gemacht.
