Der Klausel-IEC60669-1 Selbst 19,3 mit Ballast beladene Schalter-Prüfvorrichtung 250V Lampen-Lasts-des Kasten-SBL

Der Klausel-IEC60669-1 Selbst 19,3 mit Ballast beladene Schalter-Prüfvorrichtung 250V Lampen-Lasts-des Kasten-SBL

Die Schalter, die für Selbst mit Ballast beladene bestimmt sind Lasten der Lampe (SBL) widerstehen, ohne übermäßige Abnutzung oder andere schädliche Wirkung, das elektrische und Wärmebelastungen auftretend, als Kontrolleselbst Lampenstromkreise mit Ballast belud.
Befolgung wird überprüft, indem man die Last anschließt, wie in der Zahl 12b über den Schalter in Versuch gegeben an eine Stromversorgung.
Die Berechnungen basieren auf den folgenden Parametern, um die erforderlichen Werte für Einschaltstrom und I zu haben 2 t:
– ein zukünftiger Kurzschlussstrom (Effektivwert) der Versorgung von Ka 3 an Lattich-ϕ = 0,9 (Verzögerung);
– ein Gleichgestelltes des Widerstands R 3 zu Ω 0,25 im Teststromkreis zur Last. Dieser Wert wird mit einem Draht erhalten, der eine Querschnittsfläche von 1,5 Millimeter 2 hat, wenn Schalter mit Nennstrom bis einschliesslich 13 A und 2,5 Millimeter 2 geprüft werden, wenn Schalter mit Nennstrom über 13 A bis einschliesslich 20 A geprüft werden.

Standard: IEC60669-1: Klausel 2017 19,3

Anwendung: Dieses Gerät ist für Lebentest des Ausschaltvermögens und des Normalbetriebs für die örtlich festgelegten Schalter zu gehaltenem und ähnlichem Zweck des Hauses passend, besonders passend für elektrischen Druck des Selbstballastlampen-Schalters und Wärmebelastungstest wenn Steuerung der LED-Stromkreis. Zu überprüfen, ob der Schalter normalem Gebrauch, irgendein mechanischer Schaden oder elektrischer Ermüdungsausfall unter Normalbetrieb widerstehen kann, irgendein Kontaktadhäsionsphänomen oder langfristige Schließung oder Trennungsphänomen, prüfen ob übermäßige Abnutzung oder andere nachteilige Folgen.

Prüfling: Schalter der Selbstballast-Lampen-(SBL)

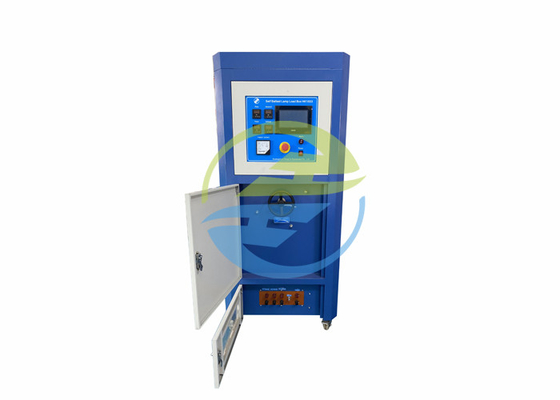

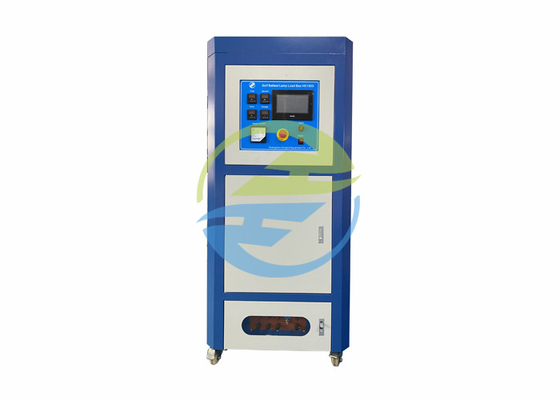

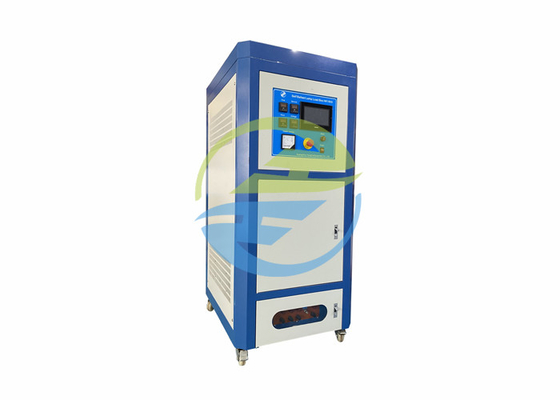

Eigenschaft: Maß ungefähr: weit (800mm) * tief (800mm) * Hoch (1800mm). Der Rahmen ist blau und die Seitenkonsolen sind helles weißes. Über der Front ist die Operationskontrollplatte. Auf der Steuerung gibt es Netzschalter, Warentestspannung und Machtanzeige Instrumente, Warnungen, Touch Screen, etc., dort ist Widerstände und Kondensatorlastskombinationen, Wechselstrom-Kontaktgeber, Relais. Es gibt einen Anschluss unter dem Kasten, der an das Produkt in der Prüfmaschine durch den Draht angeschlossen wird, und Ausgangsstrom und liefert Last im Inspektionsprozeß.

Das Lastsgerät ist mit Standardbeladungsbedingungen vor Versand eingestellt worden. Solange die Prüfspannung auf 250V~ justiert wird, bedrängt der Betreiber den Schalterknopf mit dem gleichen Nennstrom wie der Schalter geprüft zu werden, und seine Nennleistung, Antriebwellenform, Ipeak und I² t erfüllen die entsprechenden Bedingungen des Standards.

Es gibt 3 Stationen und 3 Schalter können gleichzeitig geprüft werden.

Mit Meßmodus und engagiertem Meßhafen entsprechen die eingebauten 90-Grad-, welche die Platte schließen, einfache, das Ausgangssignal, gegenwärtigen den Wert Ipeak und mich zu messen² t-Energiewert, völlig den Standards für Ausrüstungsmaßanforderungen.

Das Gerät wird mit einem Spannungsregler ausgerüstet, der die Spannung von 250V erreichen kann erforderte durch den Schaltertest ohne den Bedarf eines externen Spannungsreglers.

Parameter:

Bild als Referenz:
