Herkunftsort: | Porzellan |
Markenname: | Hongce |
Zertifizierung: | Calibration Certificate(cost additional) |
Modellnummer: | HJ122 |
Min Bestellmenge: | 1set |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 90 Arbeitstage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 1 eingestellt pro Monat |
Produktbezeichnung: | Heliummassenspektrometer-Leckage-Detektor | Produkt unter Inspektion: | Selbstbewegendes keramisches Unterkunftrelais |
---|---|---|---|
Farbe: | blau und grau | Testgenauigkeit: | Hohe Genauigkeit |
Testmedium: | Helium | Warnungsleckrate: | 1.0*10-9Pa·m3/sec |
Prüftemperatur: | -20℃~+60℃ | Typ: | Provide fertigte Dienstleistungen besonders an |
Markieren: | Helium-Massenspektrometer-Leck-Detektor,Edelstahl-Spektrometer-Leck-Detektor |

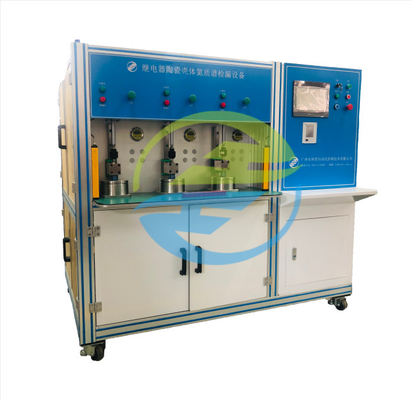

Keramikgehäuse für Heliumleckageprüfgeräte für Elektrofahrzeuge
Einführung vonAusrüstung zur Prüfung von Heliumlecks:
Nach dem Grundprinzip der Helium-Leckage-Erkennung erkennt das System mit Hilfe von Helium als Spurengas automatisch und schnell das Leck des Werkstücks.Das System wird einen Alarm geben..
BetriebsprozessAusrüstung zur Prüfung von Heliumlecks:
1Der Bediener legt das Werkstück in die feste Befestigung und drückt den Startknopf.
2Die Vakuumbüchse schließt sich automatisch und die Befestigungsscheibe versiegelt sich automatisch.
3Das System säubert automatisch die Vakuumbüchse und das Werkstück.
4Das System füllt das Produkt automatisch mit Helium.
5Das System erkennt automatisch Lecks auf dem Produkt.
6. Wenn das Testergebnis einwandfrei ist:
a. Das System verbraucht Helium automatisch.
b. Das System öffnet automatisch die Vakuumschachteltür.
c. Die qualifizierte Anzeigeleuchte ist eingeschaltet und der Bediener entlädt das Produkt.
Der Bediener installiert das nächste zu überprüfende Produkt und beginnt einen neuen Prüfzyklus.
7. Wenn das Testergebnis unberechenbar ist:
a. Das System verbraucht Helium automatisch.
b. Drucken Sie manuell die Bestätigungsknopf.
c. Automatisches Auspacken.
d. Das nicht qualifizierte Anzeiglicht ist eingeschaltet und der Bediener entlädt das Produkt.
Der Bediener installiert das nächste zu überprüfende Produkt und beginnt einen neuen Prüfzyklus.
Merkmale derAusrüstung zur Prüfung von Heliumlecks:

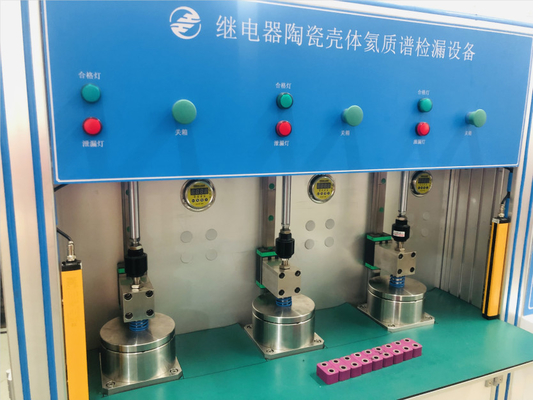

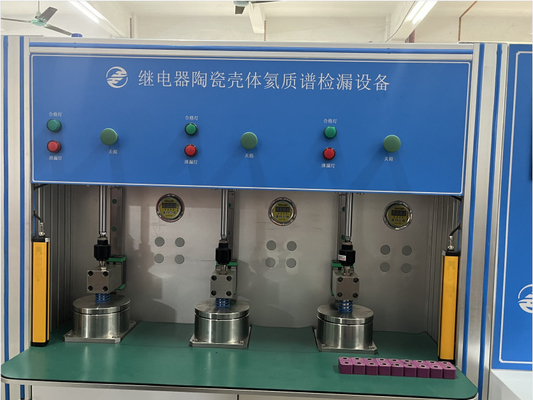

1Die Ausrüstung verfügt über drei Vakuumkästen, die in Verbindung arbeiten, sodass nur ein Bediener die Ausrüstung bedienen kann.
2Das Werkstück schließt automatisch den gesamten Prozeß in der Vakuumbox ab, die eine glockenförmige Struktur anwendet und sich automatisch öffnen und schließen kann.Der Betreiber muss nur Material beladen und entladen., und das Be- und Entladen ist einfach und bequem.
3. Die Vakuumkastenanlage kann bis zu einem Werkstück gleichzeitig installieren. Wenn es nicht notwendig ist, das Werkstück zu installieren, kann das entsprechende Werkstückseinbauhöhl mit einem Stecker blockiert werden.
4Der Heliumdetektor verwendet einen importierten Leckdetektor mit einer maximalen Leckgenauigkeit von 5 * 10-13Pa · m3/s.Einsparung des Heliumgasverbrauchs.
5Die Ausrüstung wird zufällig mit einem simulierten Leck von 1,0 E-9 Pa · m3/s ausgestattet, mit einem vom nationalen Messinstitut für das Leck ausgestellten Zertifikat.
6Der Abstand zwischen dem mit Helium gefüllten Ventil und dem Werkstück ist kurz, der Gasverbrauch gering und die Produktionskosten reduziert.
7Das System wird von PLC gesteuert und zeigt verschiedene Informationen auf einem Farb-Touchscreen an.
8. Betriebssicherheit der Ausrüstung mit Sicherheitsschutz und Notstopp, Resetfunktion.
9Die Ausstattung entspricht ergonomischen Anforderungen.
PArametern
Modell | HJ122 |
Prüftes Werkstück | Keramikhülle |
Anzahl der Vakuumkästen | 3 (nur ein Produkt pro Box wird getestet) |
Spurengas | Heliumgas |
Heliumdruck | 0.5MPa |
Heliumrückgewinnung | Keine Wiederverwertung |
Zykluszeit | 205 Stück/Stunde |
Leckagequote der Alarmanlage | 1.0*10- 9Schnüren3/ Sek |
