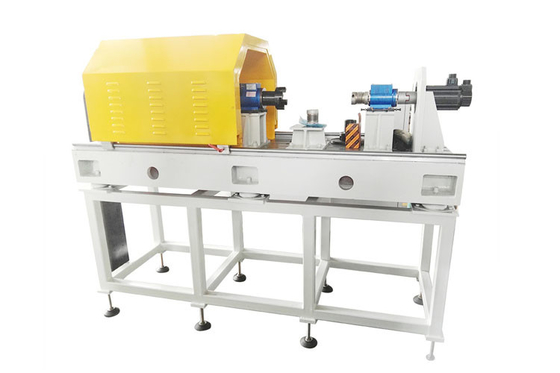

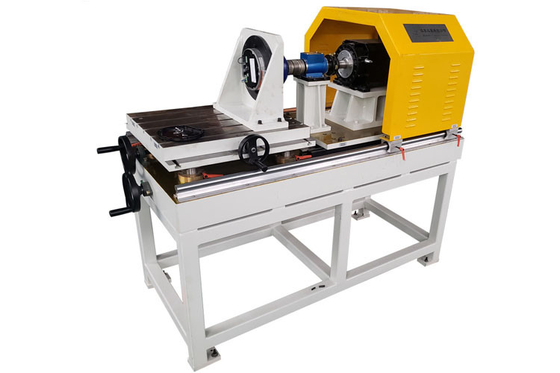

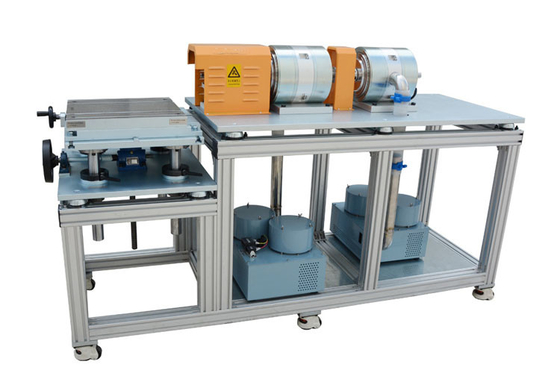

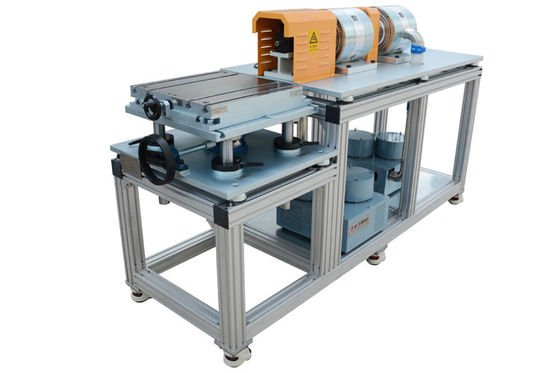

Hochgeschwindigkeits- und Hochleistungsmotorprüfbank für Motorleistungstestgeräte Einzelstation

Hochgeschwindigkeits- und Hochleistungs-Motorenprüfstand für Motorleistungstestgeräte, Einzelplatz

Einführung in den Motorenprüfstand:

Der Hochgeschwindigkeits- und Hochleistungs-Motorenprüfstand (Testsystem) kann in verschiedenen Hochgeschwindigkeits-Motoranwendungen wie Antriebsmotoren für Elektrofahrzeuge, Hochgeschwindigkeits-Kompressormotoren und Hochgeschwindigkeits-Magnetschwebemotoren eingesetzt werden. Die Montageplattform kann entsprechend dem zu prüfenden Motor ausgelegt werden, und es kann zwischen einer Flanschmontagestruktur oder einer Bodenmontagestruktur gewählt werden.

Der Motorenprüfstand wird hauptsächlich zum Testen der Eingangsspannung, des Eingangsstroms (AC/DC), der Eingangsleistung, des Leistungsfaktors (AC) des Motors verwendet; Ausgangsdrehmoment (Nenndrehmoment, Blockierdrehmoment, Anlaufdrehmoment, maximales Drehmoment usw.), Ausgangsdrehzahl, mechanische Ausgangsleistung; Wirkungsgrad; Temperaturanstieg, Vibration, Geräusch usw. Er kann Typenprüfungen und Werksprüfungen durchführen, um die Gesamtleistung des Motors zu bewerten und eine genaue Parameterbasis für die F&E, Produktion, Wartung und Feldanwendung des Motors zu liefern. Der Prüfstand für die umfassende Motorleistung kann alle Arten von Asynchronmotoren, Synchronmotoren, Permanentmagnetmotoren, Wechselstrommotoren, Gleichstrommotoren, Neufahrzeugmotoren usw. testen.

Hauptkomponenten des Motorenprüfsystems:

Der Motorenprüfstand umfasst hauptsächlich einen Dynamometer, ein Steuerungssystem, ein elektrisches Parameter-Messsystem, eine mechanische Struktur und eine Überwachungssoftware.

Wichtige Prüfgegenstände des Motorenprüfstands:

Leistungs- und Drehmomentkennlinienprüfung des Motors mit Controller

Temperaturanstiegsprüfung des Motors mit Controller

Blockierlaufprüfung des Motors mit Controller

Prüfung der Verifizierung von Motorsteuerungsstrategien

Prüfung der maximalen Drehzahl des Motors mit Controller

Prüfung der Rückspeisung von Bremsenergie des Motors mit Controller

Prüfung der externen Kennlinie des Motors

Entwicklungs- und Abstimmungsoptimierungsprüfung des Motor- und Controller-Antriebsstrangs

Leistungsprüfung und Kalibrierungsprüfung des Motor- und Controller-Antriebsstrangs

Wirkungsgradkennlinienprüfung

Beschleunigungsprüfungen

Drehmomentprüfungen

Dauerlaufprüfung bei stationärer zyklischer Belastung

Parameter des Motorenprüfstands:

Unternehmensprofil:

Die Produktionsstätte von Guangzhou HongCe Equipment Co., Ltd befindet sich in Foshan Sanshan New Town, angrenzend an den Südbahnhof von Guangzhou. Wir sind spezialisiert auf die Bereiche Energieeffizienz-Prüfgeräte, Leistungsprüfgeräte, IP-Prüfgeräte, Haushaltsgeräte-Prüfgeräte, Entflammbarkeitsprüfgeräte, Helium-Leckprüfgeräte, Kabelprüfgeräte, Batterietestgeräte, und komplette Laborausstattungslösungen, und haben gute Kundenbeziehungen zu vielen nationalen und internationalen Metrologie- und Zertifizierungsorganisationen, Laborabteilungen und Forschungseinrichtungen aufgebaut, darunter TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, und andere bekannte Organisationen.

Als High-Tech-Unternehmen sind wir bestrebt, unseren Kunden hochwertige Instrumente und Lösungen anzubieten, die auf fortschrittlicher Ausrüstungstechnologie und exzellenter Produktqualität basieren. Unsere Produkte umfassen Energieeffizienz-Testsysteme und Leistungsprüfsysteme für Haushaltsgeräte, die darauf abzielen, Kunden bei der Bewertung und Verbesserung der Energieeffizienz und Leistung ihrer Produkte zu unterstützen. Gleichzeitig bieten wir auch umfassende Dienstleistungen für den Aufbau von Laboren an, um den vielfältigen Bedürfnissen unserer Kunden gerecht zu werden.

Wir verfügen über ein professionelles F&E-Team, das sich der technologischen Innovation und Produktverbesserung widmet. Durch kontinuierliche Forschung und Entwicklung bringen wir ständig neue Produkte auf den Markt, die den Marktanforderungen entsprechen, und gewährleisten die Stabilität und Zuverlässigkeit unserer Produkte.

Guangzhou HongCe Equipment Co., Ltd hält sich stets an das Prinzip "Kunde zuerst, Qualität zuerst" und strebt ständig nach Exzellenz. Wir sind bestrebt, unseren Kunden qualitativ hochwertige Produkte und professionelle Dienstleistungen anzubieten, um ihnen zu helfen, auf dem wettbewerbsintensiven Markt erfolgreich zu sein.

Vielen Dank für Ihr Interesse an Guangzhou HongCe Equipment Co., Ltd. und wir freuen uns auf eine langfristige Partnerschaft mit Ihnen, um gemeinsam eine bessere Zukunft zu entwickeln und zu gestalten.

FAQ

1. Was sind die Kernprüffähigkeiten dieses "Einzelplatz"-Hochgeschwindigkeits-Hochleistungs-Motorenprüfstands? Welche Leistungs- und Drehzahlbereiche kann er abdecken?
Antwort: Dieser Prüfstand ist speziell für die Leistungsverifizierung von Hochgeschwindigkeits- und Hochleistungsmotoren konzipiert. Basierend auf typischen technischen Spezifikationen ähnlicher Geräte in der Branche decken seine Prüffähigkeiten ein breites Spektrum ab:

Leistung und Drehmoment: Er unterstützt Tests für Motoren mit einer Leistung von 100 kW bis 2.000 kW (oder sogar höher) und mit kontinuierlichen Drehmomentfähigkeiten von über 500 N·m.

Drehzahlbereich: Um mit den Entwicklungstrends von Hochgeschwindigkeitsmotoren Schritt zu halten, erreicht die maximale Drehzahl typischerweise 20.000 bis 50.000 U/min und erfüllt damit die Testanforderungen für Antriebsmotoren von Elektrofahrzeugen, Hochgeschwindigkeits-Kompressormotoren und spezialisierte Luftfahrtmotoren.

Spannung und Strom: Das System verarbeitet Spannungen bis zu 1.200 V und Ströme bis zu 1.200 A und erfüllt damit die Hochspannungs- und Hochstromanforderungen moderner Motortestszenarien.

2. Welche spezifischen Tests kann dieser Prüfstand durchführen? Welche gängigen Prüfnormen werden eingehalten?
Antwort: Dieser Prüfstand ist ein umfassendes System zur Leistungsbewertung, das die Kernprüfungen für Typenprüfungen und Abnahmeprüfungen von Motoren durchführen kann.

Kernprüffunktionen: Dazu gehören Wirkungsgrad- und Verlustkennlinien, Temperaturanstiegsprüfungen, Lastkennlinienprüfungen, Überlastfähigkeitsprüfungen, Blockierlaufprüfungen und dynamische Kennlinienprüfungen (wie Drehmoment-/Drehzahl-Sprungantwort). Das System verfügt über Vier-Quadranten-Betriebsfähigkeiten, die es ihm ermöglichen, sowohl Motor- als auch Generatorzustände unter verschiedenen Betriebsbedingungen zu simulieren.

Einhaltung von Normen: Die Prüfverfahren und Genauigkeitsspezifikationen folgen streng den gängigen nationalen und internationalen Normen, wie der IEC 60034-Reihe, IEEE 112 und den chinesischen nationalen Normen GB/T 1032 (Prüfverfahren für Drehstromasynchronmotoren) und GB/T 22669 (Prüfverfahren für dreiphasige Permanentmagnet-Synchronmotoren).

3. Was ist ein "Einzelplatz"-Design? Welche Bedeutung hat dieses Design für Tests?
Antwort: "Einzelplatz" bedeutet, dass der Prüfstand die Installation und Prüfung von nur einem Motor gleichzeitig ermöglicht. Im Gegensatz zu Mehrplatz-Produktionslinien-Prüfgeräten, die für parallele Tests ausgelegt sind, ist dieses Design in erster Linie für die Phasen F&E, Validierung und Leistungs kalibrierung bestimmt.

Bedeutung und Vorteile: Das Einzelplatz-Design ermöglicht eine anspruchsvollere und leistungsfähigere Prüfstandstruktur, die eine außergewöhnliche Regelpräzision (z. B. Drehmomentregelgenauigkeit von ±0,3 % FS) und Messgenauigkeit (z. B. Drehmomentmessgenauigkeit von ±0,2 % FS) liefert. Es ermöglicht Ingenieuren, tiefgehende Motoranalysen durchzuführen, komplexe benutzerdefinierte Testsequenzen auszuführen und erweiterte Funktionen wie Umweltsimulation (Temperatur, Luftfeuchtigkeit, Vibration) zu integrieren – Fähigkeiten, die von Massenproduktionslinien-Tests unerreicht sind.

4. Wie erzielt das System eine hochpräzise Datenerfassung und -steuerung? Was sind die Kernuntersysteme?
Antwort: Hohe Präzision ergibt sich aus seiner modularen, leistungsstarken Systemarchitektur. Ein vollständiger Prüfstand integriert typischerweise die folgenden Kernuntersysteme:

Dynamometer und Lastsimulation: Im Kern befindet sich ein Dynamometer, das von einem Vier-Quadranten-Frequenzumrichter (VFD) gesteuert wird und jede Lastbedingung von Null bis zur maximalen Drehzahl präzise simulieren kann.

Hochpräzises Messsystem: Integriert Leistungsanalysatoren (z. B. WT3000-Serie, Genauigkeitsklasse 0,1), Hochbandbreiten-Drehmomentsensoren (z. B. HBM T40-Serie, ±0,1 % Genauigkeit) und Drehzahlsensoren, um eine präzise Rückverfolgbarkeit elektrischer und mechanischer Parameter zu gewährleisten.

Echtzeit-Steuerungs- und Datenerfassungsplattform: Ein Steuerungssystem auf Basis von DSP oder Industrie-PCs, kombiniert mit professioneller Testsoftware wie LabVIEW, ermöglicht Drehmomentmess-Aktualisierungsraten von über 1 kHz sowie eine automatisierte Steuerung des Testprozesses und eine synchronisierte Datenerfassung und -analyse.

5. Kann dieser Prüfstand die tatsächliche Betriebsumgebung des Motors simulieren? Welche zusätzlichen Funktionserweiterungen werden unterstützt?
Antwort: Ja. Um die Motorleistung und Zuverlässigkeit unter realen Betriebsbedingungen genau zu bewerten, unterstützt der Prüfstand eine breite Palette von Umweltsimulations- und Funktionserweiterungsoptionen, darunter:

Simulation der elektrischen Umgebung: Integriert Batteriesimulatoren oder bidirektionale DC-Netzteile, um die Lade-/Entladeeigenschaften verschiedener Batterietypen (wie LFP und ternäre Lithiumbatterien) zu simulieren und so realistische Lasttests von Elektroantriebssystemen für neue Energiefahrzeuge zu ermöglichen. Klima- und Umweltsimulation: Ausgestattet mit einer optionalen Hoch-/Tieftemperatur-Umweltkammer ermöglicht das System extreme Temperaturtests von Motoren und ihren Steuerungen im Bereich von -45°C bis +120°C sowie die Simulation von Alterungsbedingungen wie Temperatur-Feuchtigkeits-Zyklen und thermischen Schocks.

Vibrations- und Zuverlässigkeitsüberwachung: Das System unterstützt skalierbare Online-Vibrationsüberwachungs- und Analysefunktionen, die eine Echtzeit-Erkennung von Frühwarnmerkmalen kritischer Komponenten wie Lager und Getriebe sowie die Bewertung ihrer Lebensdauer ermöglichen.
