IEC 60884-1 Stufenlose Einstellung der Laststrom 192 Zyklen Schraubloser Terminalalterung Stecker Steckdose Tester

IEC 60884-1 Stufenlose Einstellung der Laststrom 192 Zyklen Schraublose Endschraubanlage Altern Stecker Steckdose Tester

Standard mitSteckdosenprüfer:

IEC 60884-1 "Steckdosen und Steckdosen für Haushalte und ähnliche Zwecke ¢ Teil 1: Allgemeine Anforderungen" Abschnitt 12.3.11.

Produktmerkmale mit Steckdosentester:

Die Konformität wird durch die folgenden Prüfungen a) und b) überprüft, die an fünf schraublosen Endgeräten von Steckdosen durchgeführt werden, die für keine andere Prüfung verwendet wurden.

Beide Prüfungen werden mit neuen Kupferleitern durchgeführt.

a) The test is carried out loading the screwless terminals for 1 h with an alternating current as specified in table 10 and connecting rigid solid conductors 1 m long having the nominal cross-sectional area as specified in the same table.

Die Prüfung erfolgt an jeder Spannungseinheit.

Tabelle 10 Prüfstrom zur Überprüfung der elektrischen und thermischen Spannungen bei normaler Nutzung für schraublose Endgeräte

Während der Prüfung wird der Strom nicht durch die Steckdose geleitet, sondern nur durch die Endgeräte.

Unmittelbar nach Ablauf dieses Zeitraums wird der Spannungsabfall über jedes schraublose Endgerät mit Nennstrom gemessen.

Der Spannungsabfall darf in keinem Fall 15 mV übersteigen.

Die Messungen erfolgen über jedes schraublose Endgerät und so nahe wie möglich am Kontaktort.

Ist die Rückverbindung des Endgeräts nicht zugänglich, so kann der Hersteller die Proben entsprechend vorbereiten; es ist darauf zu achten, dass das Verhalten der Endgeräte nicht beeinträchtigt wird.

Es ist darauf zu achten, dass sich die Leiter und die Messvorrichtungen während der Prüfung einschließlich der Messungen nicht merklich bewegen.

b) Die schraublosen Endgeräte, die bereits der Bestimmung des in der vorhergehenden Prüfung a) angegebenen Spannungsabfalls unterzogen wurden, werden wie folgt geprüft.
Während der Prüfung wird ein Strom übergeben, der dem in Tabelle 10 angegebenen Prüfstromwert entspricht.

Das gesamte Prüfgerät, einschließlich der Leitungen, darf nicht bewegt werden, bevor die Messungen des Spannungsabfalls abgeschlossen sind.

Die Anschlüsse werden 192 Temperaturzyklen unterzogen, wobei jeder Zyklus etwa 1 Stunde dauert und wie folgt durchgeführt wird:
- die Stromströme für ca. 30 min;
- für einen weiteren Zeitraum von ca. 30 min keine Stromströme.

Der Spannungsabfall in jedem schraublosen Endgerät wird nach Maßgabe der Prüfung nach a) alle 24 Temperaturzyklen und nach Abschluss der 192 Temperaturzyklen bestimmt.

In keinem Fall darf der Spannungsabfall mehr als 22,5 mV oder das Doppelte des nach dem 24. Zyklus gemessenen Wertes betragen, je nachdem, welcher Wert kleiner ist.

Nach dieser Prüfung darf bei einer Untersuchung mit normaler oder korrigierter Sicht ohne zusätzliche Vergrößerung keine Veränderungen wie Risse, Verformungen usw. auftreten, die eine weitere Verwendung offensichtlich beeinträchtigen.

Zusätzlich wird die mechanische Festigkeitsprüfung nach Nummer 12 durchgeführt.3.10 wird wiederholt und alle Proben müssen dieser Prüfung standhalten.

Anwendungmit Steckdosenprüfer:

Die Schraublosterminals müssen den elektrischen und thermischen Spannungen im normalen Gebrauch standhalten.

Prüfprobemit Steckdosenprüfer:

Schraublose Endgeräte

Parameter mit Steckdosenprüfer:

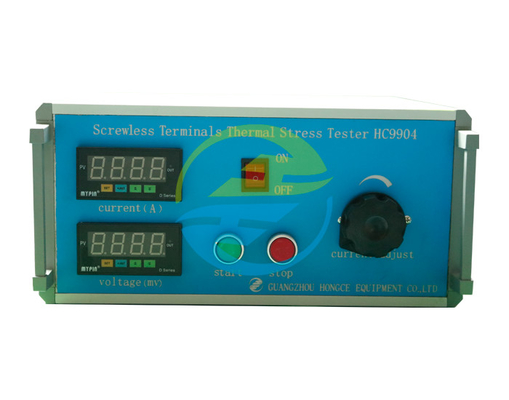

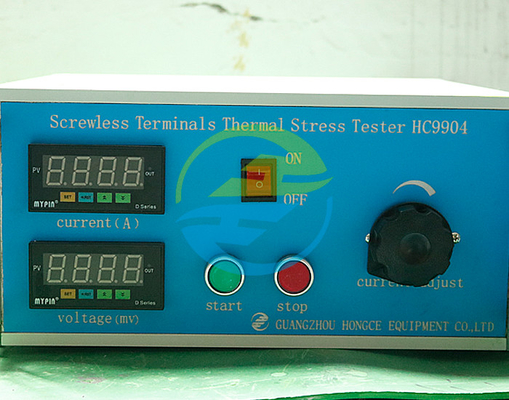

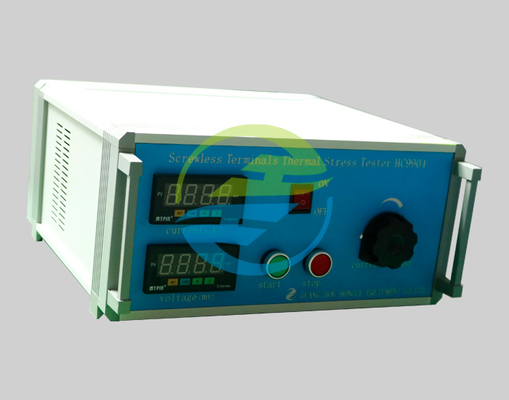

Produktbild mitSteckdosenprüfer:

Unser Vorteil:

Wir haben unser eigenes Entwicklungs- und Designteam, das unsere eigenen technologischen und innovativen Produkte für Kunden gewährleistet.
Für alle Kunden, die eine neue Idee über einige Produkte haben, lassen Sie es uns einfach wissen, können wir nach Ihrer Idee ein einzigartiges Design der Produkte zur Verfügung stellen.

Technische Unterstützung:

Alle unsere Arbeiter sind erfahren und geschickt.

Nachverkaufsservice:
Unser Arbeitsteam und unsere Vertriebsteams können einen schnellen und effizienten Kundendienst für unser Produkt garantieren, das überall auf der Welt verkauft wird.

Über uns:

Guangzhou Hongce Equipment Co., Ltd ist ein führendes Unternehmen in der Inspektionsindustrie, gegründet im Jahr 2003 und befindet sich in Guangdong, China.kombiniert mit den fortschrittlichsten ProduktionsverfahrenDas Unternehmen kombiniert mit einer Reihe von hochtechnologischen Führungskräften und fortschrittlicher Ausrüstungund zusammen mit dem modernen ManagementDas Unternehmen setzt Forschung und Entwicklung, Produktion, Vertrieb als eins,spezialisiert auf die Herstellung von elektrischen Drahtprüfgeräten aus Steckdosen, Ausrüstung zur Prüfung der mechanischen Robustheit von Elektronik, Inspektionsgeräte für Elektronik, Brandgefahr, Prüfindikator für Elektroschock und Eintritt von festen Gegenständen,allgemeine InspektionsgeräteUnsere Produkte verkaufen sich im In- und Ausland gut und haben Lieferverhältnisse mit einer Reihe bekannter Unternehmen aufgebaut.
