Gewichte 4N, 20N, 30N, 50N Steckdose Tester Edelstahl Steckdose Festigkeitsprüfvorrichtung

 Gewichte 4N, 20N, 30N, 50N Steckdose Tester Edelstahl Steckdose Festigkeitsprüfvorrichtung

StandardsmitSteckdosenprüfer:

IEC 60884-1 "Stecker und Steckdosen für Haushalts- und ähnliche Zwecke ¢ Teil 1: Allgemeine Anforderungen" Abschnitt 24.10, Abbildung 30

StandardbeschreibungmitSteckdosenprüfer:

Die Steckdose wird auf eine starre Stahlplatte gelegt, die mit Löchern ausgestattet ist, die für die Stifte der Steckdose geeignet sind, wie in dem Beispiel in Abbildung 30 dargestellt.

Die Abstände zwischen den Zentren der Löcher (z. B.d1 und d2) sind gleich den Abständen zwischen den Zentren des Kreises, der um die Querschnittsfläche jedes Pins im Standardblatt des Steckers umschrieben ist..

Jedes Loch muss einen Durchmesser haben, der dem des Kreises entspricht, der um die Querschnittsfläche des Pins plus (6 ± 0,5) mm umschrieben ist.

Der Stecker ist so auf der Stahlplatte angebracht, daß die Zentren der Kreise, die die Stifte umschließen, mit den Zentren der Löcher zusammenfallen.

Eine Zugkraft P, die der in Tabelle 16 angegebenen maximalen Zugkraft entspricht, wird ohne Züge 1 Minute lang in der Richtung der Längsachse des Pins auf jedem Stift hin und wieder angewendet.

Der Zug wird innerhalb eines Heizschranks bei einer Temperatur von (70 ± 2) °C 1 Stunde nach dem Einlegen des Steckers in den Heizschrank ausgeübt.

Nach der Prüfung darf der Stecker auf die Umgebungstemperatur abkühlen und es muss überprüft werden, ob sich kein Stift im Körper des Stecks um mehr als 1 mm verlagert hat.

PrüfprobemitSteckdosenprüfer:Stecker, Stecknadel

ParametermitSteckdosenprüfer:

AnwendungmitSteckdosenprüfer:

Der Stecker wird auf eine starre Stahlplatte mit Löchern für die Stecknadeln gelegt.Der Abstand zwischen den Zentren der Löcher sollte der Abstand zwischen den Zentren der umgegrenzten Kreise des Querschnittsflächen jedes Stiftes auf dem Stecker-Standardblatt sein.

PrüfmethodemitSteckdosenprüfer:

1Vor der ersten Verwendung sollte der Benutzer sich mit den einschlägigen Normen vertraut machen, um die Prüfvorrichtung wirksamer und ordnungsgemäß zu benutzen und die Prüfung abzuschließen.

2Der Stecker ist auf der Stahlplatte so angebracht, daß die Zentren der Kreise, die die Pins umschließen, mit den Zentren der Löcher zusammenfallen.Anschließend wird der Prüfstecker in die Steckdose in Richtung der Längsachse des Pins eingeführt.Anschließend wird der Stecker mit einer Temperatur von (70 ± 2) °C in den Heizschrank gelegt, 1 Stunde später wird eine Zugkraft in den Heizschrank angewendet.

3. Wählen Sie die Klemmvorrichtung entsprechend der Form des Steckers und stellen Sie sicher, dass sie fest mit dem Stecker verbunden ist (sichern Sie, dass sie nicht losfällt, wenn Sie eine Zugkraft ausüben)

4Wählen Sie das Zuggewicht nach der in Tabelle 16 angegebenen maximalen Zugkraft (kann durch die Überlagerung erreicht werden), das Gewicht wird in den Ring der Klemme geknüpft, sorgfältig handhaben,und erzeugen keine explosive Spannung.

5. Die Kraft wird nach der Prüfung 1 Minute lang auf jeden Steckknopf ausgeübt,Der Stecker darf auf die Umgebungstemperatur abkühlen, und es ist zu überprüfen, ob die Verschiebung der Stecknadel in der Steckdose nicht mehr als 1 mm beträgt..

6. Achten Sie nach Abschluss der Prüfung auf die Reinigung des Geräts und die Wartung der Steckdosen.

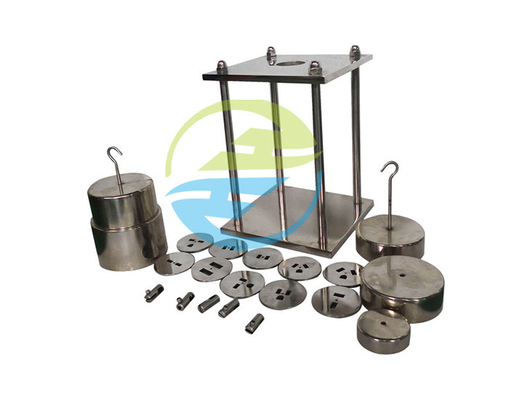

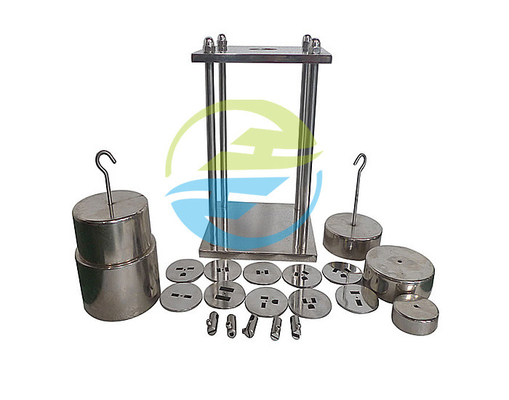

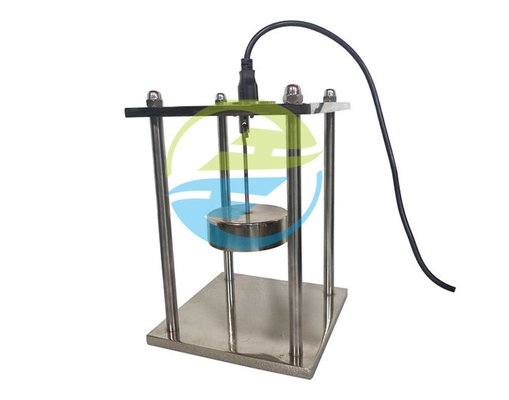

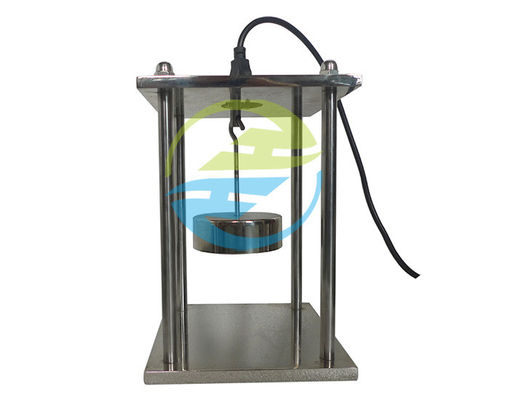

BildansichtmitSteckdosenprüfer:
