Einzelheiten zu den Produkten

Haus Produkte

Markenbezeichnung:	HongCe
Modellnummer:	HC-PST001
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, L/C
Versorgungsfähigkeit:	1 Satz pro 2 Monate

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Guangdong, China

Zertifizierung:

Calibration Certificate(cost additional)

Anzahl der Stationen:

Servoleistungsstärke:

200W

Positionierungsgenauigkeit:

±0,1 mm

Hubbereich:

0-100mm

Lineare Geschwindigkeit:

50-300 mm/s

Zyklusrate:

30 Zyklen/Min

Kontaktwiderstandsbereich:

0-200,0 mΩ

Geräuschpegel:

DB ≤65 (A)

Verpackung Informationen:

Koffer aus Sperrholz in Exportqualität mit hochdichter Schaumstoffeinlage, vakuumversiegelter Feucht

Hervorheben:

IEC60884-1 Dauerzyklentester

Sechsstationen-Dauerzyklentester

SPS-Dauerzyklentester

Produkt-Beschreibung

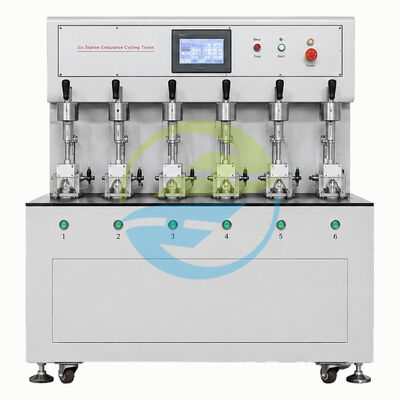

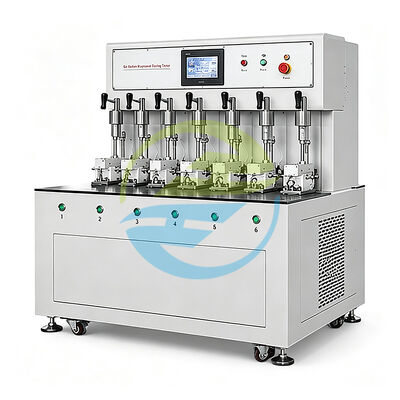

PLC-gesteuerter Sechsstationen-Dauerzyklustester für Servomotoren

Produktübersicht

Das PLC-gesteuerte Sechsstationen-Prüfsystem für die Lebensdauer von Steckdosen und Steckverbindern repräsentiert die über 15-jährige Expertise von HongCe im Bereich automatisierter elektrischer Sicherheitstestsysteme. Dieses Präzisionsprüfsystem wurde entwickelt, um alle Anforderungen der IEC 60884-1 Klauseln 20 (Schaltvermögen) und 21 (Normalbetrieb), IEC 60669-1 Klauseln 19 (Normalbetrieb) und 20 (Einschalt- und Ausschaltvermögen) sowie entsprechender nationaler Normen, einschließlich GB/T 2099.1, VDE 0620-1, BS 1363-1 und EN 60669-1, zu erfüllen.

Die Closed-Loop-AC-Servomotoren-Antriebsarchitektur des Systems mit absoluter Encoder-Rückmeldung unterscheidet es von einfacheren Dauerprüfgeräten, die Open-Loop-Schrittmotoren verwenden, und gewährleistet Testergebnisse, die der Prüfung durch Zertifizierungsstellen standhalten.

Hauptmerkmale

Sechs unabhängige Prüfstationen

Jede Station arbeitet völlig unabhängig – unterschiedliche Hublängen, Geschwindigkeiten, Zykluszielwerte, EIN/AUS-Zeitparameter und Fehlererkennungsschwellenwerte können gleichzeitig konfiguriert werden.

Industrielle SPS-Steuerung

Industrietaugliche SPS mit 7-Zoll-Farb-HMI-Touchscreen bietet deterministische Echtzeitsteuerung mit intuitiver, symbolbasierter Benutzeroberfläche, die keine Programmierkenntnisse erfordert.

Closed-Loop-Servoantrieb

200-W-AC-Servomotoren mit 17-Bit-Absolut-Encodern (131.072 Zählungen pro Umdrehung) bieten eine präzise Positioniergenauigkeit von ±0,1 mm, die kontinuierlich mit einer Aktualisierungsrate von 1 kHz verifiziert wird.

Universelle Schnellwechselvorrichtungen

Patentiertes modulares Vorrichtungssystem mit kinematischen Kopplungsschnittstellen ermöglicht einen werkzeuglosen Vorrichtungswechsel in unter 2 Minuten pro Station, kompatibel mit über 15 internationalen Steckdosen-/Steckverbindungsformaten.

Umfassende Fehlererkennung

Fünf unabhängige Erkennungsmodi pro Station: Überschreitung des Kontaktwiderstands, mechanische Überlastung, Überwachung der elektrischen Durchgängigkeit, Positionsabweichung und Erkennung von Zyklusraten-Anomalien.

Mehrschichtige Sicherheitsarchitektur

Vier unabhängige Schutzschichten: stationsbezogene Schutzschilde mit magnetischen Verriegelungen, zentrale Not-Aus-Schaltung, elektrischer Schutz und thermische Schutzsysteme.

Technische Spezifikationen

Parameter	Spezifikation
Anzahl der Prüfstationen	6 Stationen, jede unabhängig gesteuert
Steuerungsarchitektur	Industrielle SPS mit 7-Zoll-TFT-Farb-HMI-Touchscreen
Antriebssystem (pro Station)	200-W-AC-Servomotor, 17-Bit-Absolut-Encoder, Präzisionskugelgewindetrieb der Klasse C5
Positioniergenauigkeit	±0,1 mm (kontinuierlich verifiziert bei 1 kHz)
Hubbereich	0-100 mm pro Station, programmierbar in 0,1-mm-Schritten
Lineare Geschwindigkeitsbereich	50-300 mm/s pro Station, programmierbar in 1-mm/s-Schritten
Maximale Zyklusrate	30 Zyklen pro Minute (ein Zyklus = vollständiges Einstecken + Herausziehen)
Zykluszähler	6-stelliger elektronischer Zähler (0-999.999 Zyklen) mit nichtflüchtigem Speicher
Prüflastspannung & Strom	30 A/300 V AC pro Station, Festkörperrelais-Schaltung
Messung des Kontaktwiderstands	4-Draht-Kelvin-Messung, 1,000 A DC ±0,5 %, 0-200,0 mΩ Bereich
Netzteil-Eingang	AC 220 V ±10 %, 50 Hz ±1 Hz, einphasig, maximal 2,5 kW
Geräuschpegel	≤65 dB(A) in 1 Meter Entfernung
Gesamtmaße	Ca. 1800 × 900 × 1700 mm (B×T×H)
Nettogewicht	Ca. 480 kg

Unterstützte internationale Standards

Standard	Klausel / Referenz	Prüfbeschreibung
IEC 60884-1:2013	Klausel 20, Abbildung 16	Prüfung des Schaltvermögens von Steckern und Steckdosen – 50 Betriebszyklen bei 1,1× Nennspannung
IEC 60884-1:2013	Klausel 21, Abbildung 16, Tabelle 18	Dauerprüfung im Normalbetrieb – 5.000 Zyklen für ≤16 A/250 V, 2.500 Zyklen für >16 A bis 32 A
IEC 60669-1:2017	Klausel 19, Abbildung 12	Normalbetrieb für Schalter – 40.000 Betriebszyklen (≤16 A/250 V), 20.000 Zyklen (>16 A)
IEC 60669-1:2017	Klausel 20, Tabellen 9-10	Ein- und Ausschaltvermögen für Schalter – 200 Betriebszyklen bei 1,1× Nennspannung
IEC 61058-1:2016	Klausel 17	Mechanische Dauerhaltbarkeit für Geräte-Schalter – ohne elektrische Last
GB/T 2099.1-2008	Klausel 20, 21	Chinesische nationale Norm – Anforderungen an Schaltvermögen und Normalbetrieb
VDE 0620-1:2021	Klausel 20, 21	Deutsche Norm – Anforderungen an Dauerhaltbarkeit, Schaltvermögen und Temperaturanstieg
BS 1363-1:2023	Klausel 19, 20	Britische Norm – spezifische Anforderungen für Dauerhaltbarkeit und Schaltvermögen in Großbritannien

Kerntechnologie-Vorteile

Closed-Loop-Servo-Positionierung mit Absolut-Codierung

Beseitigt die Grundursache für ungültige Dauerprüfdaten durch kontinuierliche Positionsverifizierung. Im Gegensatz zu Open-Loop-Schrittsystemen, die bei variabler Last Schrittverluste erleiden können, stellt die Closed-Loop-Servoarchitektur sicher, dass jeder Zyklus mit vollständig eingestecktem und korrekt positioniertem Stecker durchgeführt wird.

Vier-Draht-Kelvin-Messung des Kontaktwiderstands

Erkennt Kontaktverschlechterung vor dem Ausfall durch präzise 4-Draht-Kelvin-Messung, die parasitäre Widerstandsfehler eliminiert. Bietet Genauigkeit im Milliohm-Bereich für Trendanalysen und Früherkennung von Kontaktverschleiß.

Modulares kinematische Vorrichtungssystem

Maximiert die Vielseitigkeit und minimiert die Umrüstzeit durch werkzeuglosen Vorrichtungswechsel in unter 2 Minuten pro Station. Behält die Positionierungs-Wiederholgenauigkeit innerhalb von ±0,02 mm nach jedem Vorrichtungswechsel bei.

Kompatibilität der Prüflinge

Haushaltsstecker und ähnliche Stecker (alle internationalen Formfaktoren innerhalb der mechanischen Kapazität)
Fest installierte Steckdosen (Unterputz und Aufputz, ein- und doppelpolige Ausführungen)
Tragbare Steckdosen und Mehrfachsteckdosenleisten
Gerätekupplungen (IEC 60320 Serie: C13/C14, C15/C16, C19/C20, C5/C6, C7/C8)
Industriestecker und -steckdosen (IEC 60309-1/-2, Nennstrom 16 A und 32 A)
Schalter für Haushalte und ähnliche ortsfeste elektrische Installationen (IEC 60669-1)
Rasiersteckdosen (BS 4573)
Intelligente Steckdosen und IoT-fähige Steckdosen
USB-Ladesteckdosen
Wiederanschließbare und nicht wiederanschließbare Stecker

Fertigungsqualitätskontrolle

QC-Phase	Inspektionsaktivitäten	Akzeptanzkriterien
Phase 1: Wareneingang	Überprüfung der chemischen Zusammensetzung, Härteprüfung, Maßprüfung	SUS304-Zusammensetzung gemäß ASTM A240, Härte innerhalb ±2 HRC, Oberflächengüte Ra ≤1,6 µm
Phase 2: In-Prozess	Erststückprüfung, Maßprüfung, Schweißnahtintegritätsprüfung	Toleranz des Messwerkzeugs: ±0,005 mm, Toleranz der Strukturkomponenten: ±0,1 mm
Phase 3: Montage	Überprüfung der mechanischen Passung, Verdrahtung des Schaltschrankes, Prüfung der Sicherheitsverriegelungen	Isolationswiderstand ≥100 MΩ, alle Verriegelungen funktionsfähig, keine ungewöhnliche Wärmeentwicklung
Phase 4: Funktionstest	48-stündiges Dauer-Einbrennen, Kalibrierungsprüfung, Prüfung der Sicherheitssysteme	Keine Ausfälle während des 48-stündigen Einbrennens, Kalibrierung innerhalb der Toleranz, Geräuschpegel ≤65 dB(A)
Phase 5: Vor dem Versand	Endgültige Sichtprüfung, Vollständigkeit der Dokumentation, Verpackungsprüfung	Keine kosmetischen Mängel, alle Zubehörteile vorhanden, Verpackung gemäß Standards intakt

After-Sales-Service-Verpflichtung

12 Monate Vollgarantie:Umfassende Abdeckung einschließlich Ersatzteilen, Fernwartungsunterstützung und Reparatur im Werk
Lebenslanger kostenloser technischer Support:Unbefristete Verpflichtung zur Sicherstellung der Geräteperformance über mehrere Support-Kanäle
Vor-Ort-Inbetriebnahme & Schulung:Optionale praktische Unterstützung bei der Einrichtung und Qualifizierung des Bedieners
48-Stunden-Reaktions-Service-Level:Bestätigung innerhalb von 24 Stunden, technische Bewertung innerhalb von 48 Stunden
5 Jahre Ersatzteilverfügbarkeit:Kritische Ersatzteile werden mindestens 5 Jahre lang auf Lager gehalten
Kalibrierung & Re-Zertifizierung:Jährliche Werkskalibrierung, Vor-Ort-Kalibrierung und Dienstleistungen zur Aufrechterhaltung der Konformität

Häufig gestellte Fragen

Ist HongCe ein echter Hersteller mit eigener Fabrik?

HongCe ist ein echter Hersteller ab Werk. Wir besitzen und betreiben unsere Produktionsstätte in Guangdong, China, wo wir CNC-Bearbeitung, Wärmebehandlung, Präzisionsschleifen, Schaltschrankmontage und die endgültige Systemintegration unter einem Dach durchführen.

Was sind die Hauptunterschiede zwischen Servo-Motor-Antrieb und Schrittmotor-Antrieb?

Servomotoren arbeiten im Closed-Loop-Betrieb mit kontinuierlicher Positionsrückmeldung und eliminieren Schrittverluste, die bei Open-Loop-Schrittsystemen auftreten können. Dies gewährleistet die Positionsgenauigkeit über den gesamten Geschwindigkeits- und Lastbereich, was für Tests mit variierenden Einsteckkräften über Tausende von Zyklen entscheidend ist.

Kann die Ausrüstung in unser Laborinformationsmanagementsystem (LIMS) integriert werden?

Ja. Alle SPS-gesteuerten Geräte verfügen über Standard-Kommunikationsschnittstellen, einschließlich USB 2.0 für den manuellen Datenexport und RS-232-Seriell für die automatisierte Datenübertragung. Optionale RS-485 (Modbus RTU) und Ethernet (Modbus TCP) Module sind für die direkte LIMS-Netzwerkintegration verfügbar.

Welche routinemäßige Wartung erfordert die Ausrüstung?

Wöchentliche Reinigung der Linearkomponenten, monatliche Schmierung der Lager, vierteljährliche Kalibrierungsprüfung und jährliche umfassende elektrische Sicherheitsprüfung. Detaillierte Wartungsverfahren mit Schritt-für-Schritt-Fotos sind im Benutzerhandbuch enthalten.

Wie stelle ich sicher, dass die Testergebnisse von großen Zertifizierungsstellen akzeptiert werden?

Halten Sie die aktuelle Kalibrierung aufrecht, stellen Sie sicher, dass die Gerätekonfiguration den Standardanforderungen entspricht, dokumentieren Sie die Messrückverfolgbarkeit, befolgen Sie schriftliche Prüfverfahren, bewahren Sie vollständige Prüfprotokolle auf und nehmen Sie an Eignungsprüfprogrammen teil.

Kontaktinformationen

Für detaillierte Angebote, technische Spezifikationen oder kundenspezifische Anforderungen kontaktieren Sie bitte direkt unser Ingenieurteam. Als Hersteller ab Werk bieten wir Direktvertriebspreise und umfassenden technischen Support.
