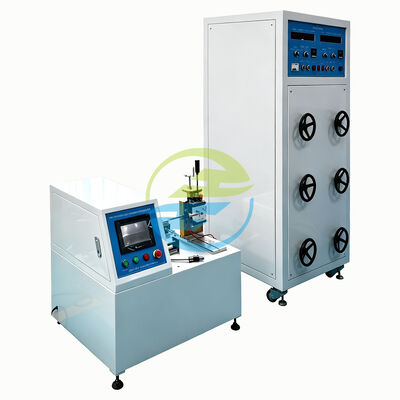

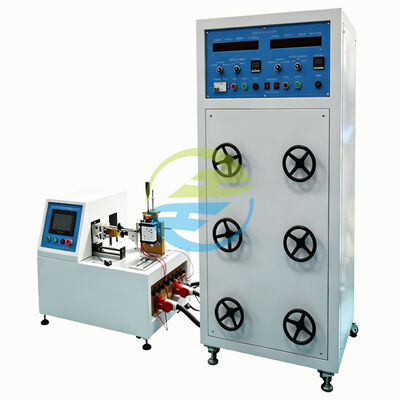

Dreiphasige Steckdose-Auslösekapazität und Testsystem für den normalen Betrieb IEC 60884-1 IEC 60669-1 Integrierte RLC-Lastprüfungsplattform mit synchronisierter Steuerung durch PLC

Markenbezeichnung:	HongCe
Modellnummer:	HC9910C+9914C
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, L/C
Versorgungsfähigkeit:	1 Sätze pro Monat

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Guangdong, China

Zertifizierung:

Calibration certificate(cost additional)

Anzahl der Stationen:

3 Stationen, erweiterbar auf 6

Kontrollarchitektur:

Industrie-SPS (S7-1200 CPU 1214C)

Hauptstromeingang:

AC 380 V ±10 %, 50 Hz, dreiphasig, 5 Leiter

RLC-Ladeschrank:

15 kVA, PF-Bereich 0,3–0,98, ±0,02 Stabilität

Prüfspannung:

0-300 V AC, ±0,5 % Genauigkeit

Prüfstrom:

0–30 A Wechselstrom, ±1 % Genauigkeit

Antriebssystem:

AC-Servomotor, 200 W, 3000 U/min

Zyklusrate:

1-30 Zyklen pro Minute

Verpackung Informationen:

Koffer aus Sperrholz in Exportqualität mit hochdichter Schaumstoffeinlage, vakuumversiegelter Feucht

Hervorheben:

Dreiphasiges Prüfsystem für den normalen Betrieb

PLC-Synchronisiertes Testsystem für den normalen Betrieb

Produkt-Beschreibung

Dreiphasen-Steckdosen-Schaltvermögens- und Normalbetrieb-Prüfsystem

Produktübersicht

Das Schaltvermögens- und Normalbetrieb-Prüfsystem von HongCe bietet umfassende Testlösungen für Hersteller von Elektroaccessoires und Zertifizierungslabore. Diese integrierte Plattform kombiniert präzise mechanische Zyklen mit integrierter RLC-Lastschrankentechnologie, die alle von einer einzigen industriellen SPS gesteuert werden, um eine Synchronisation auf Mikrosekundenebene zwischen mechanischer Bewegung und elektrischer Lastanwendung zu gewährleisten.

Kerninnovation: Die einheitliche SPS-Steuerungsarchitektur eliminiert Synchronisationsprobleme zwischen mechanischen und elektrischen Bereichen und gewährleistet eine präzise Lastanwendung während des Kontaktschlusses und -trennung – entscheidend für gültige Prüfdaten des Schaltvermögens.

Hauptmerkmale des Produkts

Integrierter RLC-Lastschrank: Elektronisch geschaltete resistive, induktive und kapazitive Lastbänke mit Solid-State-Relais für geräuschlosen, funkensicheren Betrieb und kontinuierliche Leistungsfaktoranpassung von 0,3 bis 0,98
Einheitliche SPS-Steuerung: Eine einzige industrielle SPS verwaltet Servo-Motor-Bewegung, Lastschaltung, Leistungsfaktorüberwachung und Datenerfassung mit Mikrosekunden-Synchronisation
Drei unabhängige Prüfstationen: Parallele Prüfmöglichkeit für verschiedene Prüfobjekttypen mit individuellen mechanischen Antrieben, elektrischen Lasten und Messkanälen
Echtzeit-Leistungsfaktor-Autokompensation: Kontinuierliche Überwachung und automatische Anpassung hält den Ziel-PF während langer Testläufe innerhalb von ±0,02
106 kPa atmosphärischer Druckraum: Abgedichtetes Gehäuse hält standardisierte Testbedingungen gemäß IEC 60884-1 Klausel 20 ein
Hochgeschwindigkeits-Wellenformerfassung: 1 MS/s Abtastung mit automatisierter Analyse von Spitzenstrom, Lichtbogenlaufzeit, Lichtbogenenergie und Kontaktprellparametern
Umfassende Sicherheitssysteme: Verriegelte Prüfabteile, redundante Not-Aus-Schaltungen, elektrischer Schutz und thermische Überwachung
Mehrphasige Prüfsequenzen: Rezeptbasierte Prüfung mit bis zu 20 sequenziellen Phasen und automatischen Übergängen zwischen verschiedenen mechanischen und elektrischen Parametern
Modulare Architektur: Erweiterbar auf 6 Prüfstationen mit aufrüstbarer SPS-Firmware und Lastkapazität

Prüffunktionen

IEC 60884-1 Klausel 20 Schaltvermögen: 50 Zyklen bei 1,1× Nennspannung, Nennstrom, cos φ ≥0,6
IEC 60884-1 Klausel 21 Normalbetrieb: 5.000 Zyklen (≤16A) oder 2.500 Zyklen (>16A-32A) bei Nennspannung und Nennstrom
IEC 60669-1 Klausel 19 Schalterbetrieb: 40.000 Zyklen (≤16A) oder 20.000 Zyklen (>16A) unter elektrischer Last
IEC 60669-1 Klausel 20 Einschalt-/Ausschaltvermögen: 200 Zyklen bei 1,1× Nennspannung, 1,25× Nennstrom, cos φ 0,3
Prüfung von kundenspezifischen Lastprofilen: Benutzerdefinierte Parameter für produktspezifische Protokolle und beschleunigte Lebensdauerprüfungen
Sequentielle Mehrstandardprüfung: Automatisierte verkettete Prüfsequenzen über mehrere Standards mit konfigurierbaren Pausenpunkten

Einhaltung internationaler Normen

Norm	Klausel(n)	Wichtige Prüfparameter
IEC 60884-1:2013	Klausel 20, Abbildung 16	Schaltvermögen: 50 Zyklen bei 1,1× Nennspannung, Nennstrom, cos φ 0,6 bei 106 kPa
IEC 60884-1:2013	Klausel 21, Tabelle 18	Normalbetrieb: 5.000 Zyklen (≤16A), 2.500 Zyklen (>16A-32A) bei Nennparametern
IEC 60669-1:2017	Klausel 19, Abbildung 12	Schalterbetrieb: 40.000 Zyklen (≤16A), 20.000 Zyklen (>16A) mit Einschalten bei cos φ 0,8, Ausschalten bei cos φ 0,6
IEC 60669-1:2017	Klausel 20, Tabellen 9-10	Einschalt-/Ausschaltvermögen: 200 Zyklen bei 1,1×V, 1,25×I, cos φ 0,3
GB/T 2099.1-2008	Klauseln 20, 21	Chinesische nationale Norm, äquivalent zu IEC 60884-1
BS 1363-1:2023	Klauseln 19, 20	Britische Norm für 13A-Stecker/Steckdosen mit spezifischen Ausdaueranforderungen

Technische Spezifikationen

Parameter	Spezifikation
Prüfstationen	3 unabhängige Stationen, erweiterbar auf 6
Steuerungssystem	Industrielle SPS (S7-1200 CPU 1214C) mit 10-Zoll HMI-Touchscreen
Stromversorgung	AC 380V ±10%, 50Hz, dreiphasig, maximal 15 kVA
RLC-Lastschrank	15 kVA Gesamtkapazität, PF-Bereich 0,3-0,98 mit 0,01 Auflösung
Prüfspannung	0-300V AC, ±0,5% Genauigkeit
Prüfstrom	0-30A AC, ±1% Genauigkeit
Antriebssystem	AC-Servomotor mit 17-Bit-Encoder, 0-100mm Hub
Zyklusrate	1-30 Zyklen pro Minute, pro Station programmierbar
Wellenformerfassung	1 MS/s Abtastung, 12-Bit Auflösung, automatisierte Analyse
Abmessungen	Prüfstand: 1600×900×1700mm, Lastschrank: 800×800×1800mm
Gewicht	Ca. 800 kg gesamt
Zertifizierungen	CE-Kennzeichnung (LVD + EMC), ISO 9001:2015 QMS

Kompatible Prüfobjekte

Haushaltsstecker und -steckdosen: BS 1363 (UK), CEE 7/IV Schuko, NEMA 5-15/5-20 (US), AS/NZS 3112 (AU/NZ), GB 1002/2099 (China)
Schalter für Installationen in Gebäuden: 1-fach bis 4-fach, ein-/zweipolig, Nennstrom 10A-45A
Industriestecker und -steckdosen: IEC 60309-1/-2, 16A/32A, IP44/IP67
Gerätekupplungen: IEC 60320 C13/C14, C15/C16, C19/C20
Intelligente Steckdosen und IoT-fähige Steckdosen mit Relais-Schaltung
USB-Ladebuchsen mit AC-Netzeingang

Vorteile der Kerntechnologie

Schaltung der elektronischen Lastbank: Die Solid-State-Relais-Architektur eliminiert Verschleiß mechanischer Schütze und bietet eine Lebensdauer von >10 Mio. Zyklen im Vergleich zu ca. 100.000 bei Schützen

Echtzeit-Leistungsfaktor-Autokompensation: Kontinuierliche Überwachung und Anpassung hält eine PF-Genauigkeit von ±0,02 ein und kompensiert Temperaturdrift während langer Tests

Einheitliche mechanisch-elektrische Synchronisation: Eine einzige SPS gewährleistet die Lastanwendung zu exakten Zeitpunkten des Kontaktschlusses und der Trennung

HongCe Direktvertrieb vs. Handelsunternehmen

Bewertungskriterium	HongCe – Direktvertrieb	Typisches Handelsunternehmen
Geschäftsmodell	Direkter Hersteller mit eigener Entwicklung, Konstruktion und Produktion	Vermittler, der Geräte von unbekannten Fabriken weiterverkauft
Preisgestaltung	Direkte Fabrikpreise mit transparenter Kostenstruktur	15-30% Zwischenhändleraufschlag mit begrenzter Rabattflexibilität
Technischer Support	Direkte Ingenieur-zu-Ingenieur-Kommunikation mit Anwendungsexpertise	Vertriebsmitarbeiter mit begrenztem technischen Wissen, abhängig von Lieferanten
Qualitätskontrolle	Fünfstufiger interner QC-Prozess mit vollständiger Dokumentation	Verlässt sich auf die QC des liefernden Werks, Qualität variiert zwischen den Lieferungen
After-Sales-Service	12 Monate Garantie, lebenslanger kostenloser Support, 5 Jahre Ersatzteilgarantie	Garantie abhängig vom Lieferanten, Ersatzteilverfügbarkeit nicht garantiert

Qualitätskontrollprozess

QC-Stufe	Inspektionsaktivitäten	Akzeptanzkriterien
Stufe 1: Materialprüfung	Überprüfung der chemischen Zusammensetzung, Härteprüfung, Maßprüfung	SUS304-Zusammensetzung gemäß ASTM A240, Härte ±2 HRC, Oberflächengüte Ra ≤1,6µm
Stufe 2: Bearbeitungsprüfung	Erststückprüfung, Maßprüfung, Gewindequalitätsprüfung	Toleranz ±0,005mm, Gewindepassung Klasse 6H/6g gemäß ISO 965
Stufe 3: Montageprüfung	Prüfung der mechanischen Passung, elektrische Durchgängigkeit, Prüfung der Sicherheitsverriegelung	Isolationswiderstand ≥100 MΩ, alle Verriegelungen funktionsfähig, keine ungewöhnliche Erwärmung
Stufe 4: Funktionstest	48 Stunden Einbrennen, Kalibrierungsprüfung, Prüfung der Sicherheitssysteme	Alle Funktionen werden korrekt ausgeführt, Kalibrierung innerhalb der Toleranz, Geräuschpegel ≤65 dB(A)
Stufe 5: Audit vor Versand	Endgültige Sichtprüfung, Dokumentationsprüfung, Verpackungsprüfung	Keine kosmetischen Mängel, vollständige Dokumentation, ordnungsgemäße Verpackung

Verwandte Prüfgeräte

Häufig gestellte Fragen

Ist HongCe ein echter Hersteller mit eigener Fabrik?

Ja, HongCe ist ein echter Direktvertriebshersteller, der unsere eigene Produktionsstätte in Guangdong, China, betreibt. Wir führen CNC-Bearbeitung, Wärmebehandlung, Präzisionsschleifen, elektrische Montage und Systemintegration unter einem Dach durch. Wir begrüßen Werksbesuche (persönlich oder virtuell), um unsere Fertigungskapazitäten zu überprüfen.

Kann HongCe Geräte für spezifische Anforderungen anpassen?

Kundenspezifische Anpassung ist eine Kernkompetenz von HongCe. Unser Ingenieurteam kann mechanische Konfigurationen, elektrische Parameter, Steuerungssysteme, Dokumentation und physische Layouts anpassen, um spezifische nationale Normen oder einzigartige Prüfanforderungen zu erfüllen. Typische Zeitpläne für kundenspezifische Projekte: 7-15 Tage für die Designprüfung, 30-45 Tage für die Prototypenfertigung.

Was ist Ihre typische Produktionsvorlaufzeit?

Standardmodelle werden innerhalb von 15-25 Werktagen nach Auftragsbestätigung versandt. Kundenspezifische Geräte erfordern in der Regel 30-45 Werktage. Eilaufträge (7-10 Tage für Standardmodelle) sind gegen Aufpreis erhältlich. Sofortiger Versand für dringende Ersatzteile per internationalem Express ist möglich.

Bieten Sie Installation und Schulung vor Ort an?

Wir bieten zwei Support-Level an: Stufe 1 – Geführte Ferninstallation (kostenlos) mit Anleitung per Videokonferenz und Stufe 2 – Inbetriebnahme vor Ort (optional) mit praktischer Installation, Kalibrierungsprüfung und kundenspezifischer Bedienerschulung. Vor-Ort-Service erfordert in der Regel 2-5 Arbeitstage.

Welche Garantie bieten Sie an?

Jedes Instrument beinhaltet eine 12-monatige umfassende Garantie, die Ersatzteile, Fernwartungsdiagnose und Rücksendereparaturen im Werk abdeckt, wenn nötig. Verlängerte Garantiepläne (24 oder 36 Monate) sind verfügbar. Wir bieten lebenslangen kostenlosen technischen Support für alle Erstkäufer.
