Herkunftsort: | China |
Markenname: | HongCe |
Zertifizierung: | Calibration Certificate(cost additional) |
Modellnummer: | HC |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiatable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 30 TAGE |
Zahlungsbedingungen: | L / C, T / T |
Werkstück: | Hochspannungsschalteinheiten | Unterdruckkammer: | 1PC |
---|---|---|---|
Ausschusspunkt: | 5.0E-6mbar.L/sec. | Heliumwiederfindungsrate: | ≥98% |
Markieren: | HeliumDichtheitsprüfungsausrüstung,Heliumleckprüfung |
Selbsthelium-Lecksuche-Ausrüstung für Hochspannungsschalteinheiten mit füllendem System SF6
Produkteinführung:
Entsprechend dem grundlegenden Lecksucheprinzip des Heliums, benutzt das System Helium als das Indikatorgas, das Helium, das in die Heliumkammer gefüllt wird und dann ermittelt das Leck innerhalb des Heliumsignals durch den Heliumleckdetektor, kann die Durchsickerngenauigkeit des Werkstückes schnell und genau bestimmen
Technische Parameter:
Werkstück |
Hochspannungsschalteinheiten |
Unterdruckkammer | 1pc, 2300*1000*1850mm |
Nachweisbarkeit | Jede Kammer kann 1-3 Werkstücke gleichzeitig prüfen) |
Indikatorgas | Helium 100% |
Prüfzyklus | 1 Stunde /chamber |
SF6 Fülldruck | 0.04MPa (GP) |
Helium-Entdeckungs-Druck | 0.04MPa (AP) |
Ausschusspunkt | 5.0E-6mbar.L/sec. |
Helium-füllende Zeit | ≥70s |
Helium-Wiederfindungsrate | ≥98% |

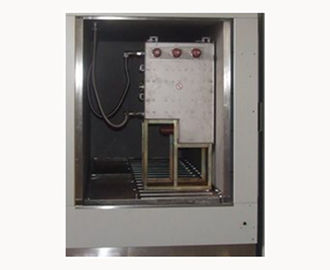

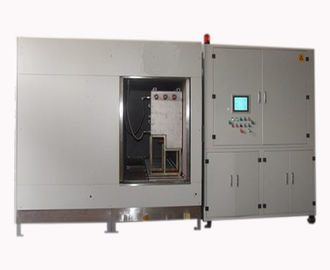

Bild als Referenz:
Anwendung
Das System ist für Luftdichtheitsentdeckung und Heliumfüllung von Schalteinheiten der Hochspannungs-SF6 passend. Es bezieht hauptsächlich sich auf füllendes Helium in die Werkstücke und verarbeitet die Heliumwiederaufnahme, die Gas SF6 zum Werkstück innerhalb der spezifizierten Zeit, dann füllt, steuert den Fülldruck, der qualifizierten Rate des Produktes zu garantieren.
Operationsprozeß
Das System hat 1 Unterdruckkammer. Der Betreiber setzt das Werkstück in die Befestigung in der Unterdruckkammer, schließt die Werkstückschnittstelle mit dem Schnellverbinder an und schaltet den Knopf ein, um die Kammer zu schließen. Nachdem die Tür schließt, kann das System den ganzen Prozess wie Vakuum, grobes Durchsickern, Heliumfüllung, feine Lecksuche, Heliumwiederaufnahme, SF6 automatisch abschließen, das und so weiter füllt.
