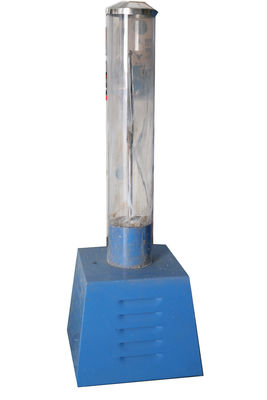

Plastiksauerstoff-Index-Methoden-Testgerät ISO4589-1, Brennverhalten-Prüfmaschine
Produktdetails:
Herkunftsort: China
Markenname: HongCe
Zertifizierung: Calibration Certificate(cost additional)
Modellnummer: HC-2
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiatable
Verpackung Informationen: Sperrholz
Lieferzeit: 25-30 Tage
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 10 pro Monat festgelegt
Kontakt
Ausführliche Produkt-Beschreibung
Umgebungstemperatur: 23℃±2℃ Innerer Radius: 80M±2M
Verbrennungszylinderhöhe: 450mm Der Durchmesser der begrenzten Flusslochabdeckung: 40±1MM
Die Strömungsgeschwindigkeit des Abgases: 90MM/S. Glasperlen: 3-5 Millimeter
Markieren:

Iec-Testgerät

,

Laborversuch-Ausrüstung

Plastikbrennverhalten-Prüfmaschine des sauerstoff-Index-Methoden-Testgerät-ISO4589-1



Standard



Sie basiert auf der Plastik-Bestimmung ISO4589-1 des Brennverhaltens durch Sauerstoff index-part1: Anleitung und die Plastik-Bestimmung ISO4589-1 des Brennverhaltens durch Sauerstoff index-part1: Umgebend-Temperaturtest.



Anwendung



Der Apparat ist für den Test der Sauerstoffindexverbrennung passend und das Exemplar, das die Stärke des Exemplars kleiner ist, als 10.5mm kann aufrecht und selbst-abgestützt im Sauerstoff und Stickstoff im gemischten Fluss unter die spezifizierten Testbedingungen stehen. Der Testplatz, in dem der minimale Sauerstoffkonzentrationsindex, der für Verbrennung der Probe erfordert wird, aufrechterhalten wird. Er ist auch auf die Probe mit größerem als 100kg/m homogenem Vollmaterial der offensichtlichen Dichte, lamelliertes Material oder Schaummaterial und etwas Schaummaterialien anwendbar, deren offensichtliche Dichte kleiner als 100kg/m im Sauerstoff und Stickstoff gemischter Fluss unter spezifizierte Testbedingungen ist. Das Testgelände, in dem der minimale Sauerstoffkonzentrationsindex, der für Verbrennung der Probe erfordert wird, aufrechterhalten wird.





 Parameter



Umgebende Temperatur 23℃±2℃
Der Verbrennungs-Zylinder Gelegt in einen Siegelbehälter
Verbrennungszylinderhöhe 450MM
Innerer Radius 80M±2M
Der Durchmesser der begrenzten Flusslochabdeckung 40±1MM
Die Strömungsgeschwindigkeit des Abgases 90MM/S.
Glasperlen 3-5 Millimeter
Die Temperatur des Stickstoffmischungsflusses 23 ℃ ±2 ℃
Strömungsgeschwindigkeit des Mischgases im Verbrennungszylinder 40 ±2
Temperatur des Mischungsgases im Verbrennungszylinder 23℃±2℃





Installation



1.Users sollte den Standard ISO4589-1 sorgfältig lesen, mit vertraut sein und die Anforderungen von verschiedenen Testindizes im Standard beherrschen, die Zusammensetzung der Ausrüstung verstehen, und können, die Ausrüstung die Bedingungen der Parameter erfüllt.

In diesem Test hat die Anpassung der Operationsmethode des Betreibers und die Parameter einen großen Einfluss auf die Testergebnisse. Die Prüfvorrichtung sollte den Standard sorgfältig lesen und entsprechend den Anforderungen und den Schritten vom Standard ausschließlich funktionieren, zwecks den Test wiederholbar zu machen.

In diesem Test hat die Anpassung der Operationsmethode des Betreibers und die Parameter einen großen Einfluss auf die Testergebnisse. Die Prüfvorrichtung sollte den Standard sorgfältig lesen und entsprechend den Anforderungen und den Schritten vom Standard ausschließlich funktionieren, zwecks den Test wiederholbar zu machen.





Schaltkasten 2.The der Beispielausrüstung wird auf einen passenden Operationstisch gesetzt und der Verbrennungszylinder wird in einen Siegelkasten mit einem Abluftventilator gelegt. Connecte der Verbrennungszylinder und das Thermoelement im Schaltkasten und die Verbindung des elektrischen Heizungsrohrs, die Verbindungslinie zwischen der Halbleiterkühlvorrichtung und dem Schaltkasten, schließen Stromversorgung des Schaltkastens 220V an.





Gummischlauch 3.A wird benutzt, um das Unterdruckende des Druckablassventils auf der Sauerstoff-Flasche an die Schnittstelle auf dem Schaltkasten und die Verbindung zwischen dem Unterdruckende des Druckablassventils auf dem Stickstoffzylinder und der Schnittstelle auf dem Schaltkasten anzuschließen. Ein Kunststoffrohr mit gelegentlichem Zubehör 8MM wird benutzt, um die schnelle Schnittstelle im Schaltkasten und unter dem Verbrennungszylinder anzuschließen.





4.Insert der Kopf des ThermoelementTemperaturfühlers (ungefähr 2MM Blaudraht im Durchmesser) in ein kleines Loch in der Aluminiumplatte unter dem Zylinder.





5.When die Stromversorgung der Ausrüstung wird, der Temperaturfühler, die Heizung und die Kühlanlagearbeit automatisch eingeschaltet, und die Temperatur des Verbrennungszylinder-Reichweiten 23 ℃ ±2 ℃.It kann den Sauerstoff auf dem Bedienfeld drehen und den Druckknopf des Stickstoffentspanners justieren und beobachtet das Manometer auf dem Gremium, um den Sauerstoff auf dem Gremium und dem Stickstoffmanometer 0.1MP zu machen.





werden gelegentliche Lochplatte- und Metallmasche des Zubehörs 6.The in den Verbrennungszylinder angebracht. Zu den menschlichen Glasperlen installieren Sie die Platten-Metallmasche der Oberschicht poröse. Entsprechend der geprüft zu werden Probe, wählen Sie die passende Beispielbefestigung vor, auf die verwendet zu werden Stützstange installiert zu sein.

Bestimmung der Gesamtströmungsgeschwindigkeit der Mischgase





Standard 7.The spezifiziert, dass die Strömungsgeschwindigkeit des Mischgases im Verbrennungszylinder 40±2mm/s. ist.

Formel für die Berechnung der Gesamtströmungsgeschwindigkeit der Mischgase: Q=V.S

In der Formel: Q: Mischungsgas-Strömungsgeschwindigkeit V: Mischungsgasgeschwindigkeit S: Verbrennungszylinder-Abschnittbereich

Der Durchmesser des Verbrennungszylinders der Ausrüstung ist 80 Millimeter.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(wenn der Durchmesser des Zylinders ändert, muss die Gesamtströmungsgeschwindigkeit der Mischung nachgerechnet werden)





Einstellknopf des Sauerstoffes 8.Adjust, lassen Sauerstoff zu 12.05L/MIN unter Druck 0.1MP fließen. Der Anzeigewert des Massenströmungsmessers ist 12,05. Wenn die Temperatur auf dem Thermometer bei 23 ℃ ±2 ℃ stabil ist, sollte der Anzeigewert des Sauerstoffgehaltmeters bis 99.8-99.9 justiert werden, die durch den kleinen variablen Widerstand auf der Sauerstoffgehalttabelle mit dem kleinen Öffner des gelegentlichen Zubehörs justiert werden können.

Indem sie den Sauerstoff abstellt, der Knopf justiert und den Stickstoffeinstellknopf öffnet, kann die StickstoffStrömungsgeschwindigkeit 12,05 l/min unter Druck 0.1MP erreichen, d.h. ist der Anzeigewert des Massenströmungsmessers 12,05. Wenn die Temperatur auf dem Thermometer bei 23 ℃ ±2 ℃ stabil ist, sollte der Wert des Sauerstoffgehaltmeters als 0-0.1 ausgedrückt werden.



Prüfung



1. Bereiten Sie 15 vor oder mehr Proben entsprechend Standard.

Vorbereitung der Probe

Vorbereitung von Selbst-abgestützten materiellen Proben

Unter Verwendung des gelegentlichen Anhangdummkopfmessers, zum des Selbst herauszuschneiden stützen Sie Material ab, dem Bedarf, herauszuschneiden in 15 Stücke oder in mehr mit der Stanzmaschine geprüft zu werden oder andere anwendet Methoden, um 15 Stücke verwendet zu werden Selbsthilfsmaterial oder -mehr.

Vorbereitung von nicht-Selbst-abgestützten materiellen Proben

Schneiden Sie Proben von nicht-Selbst-abgestützten Materialien zu 15 Stücken oder mehr von 140x50mm Exemplar durch Scheren oder andere Methoden.



2. Wählen Sie die passende Exemplarbefestigung entsprechend dem Standard vor und installieren Sie sie zum Stützrahmen in den Verbrennungszylinder.



3.Install das Exemplar, bedecken das Glasrohr und umfassen das obere Ende der Flussabdeckung.



4. Entsprechend dem Testprogramm das Mischungsgas mit 12 l/min Strömungsgeschwindigkeit, ist der Sauerstoffdruck auf dem Bedienfeld und der Stickstoffdruck 0,1 MP.The Strömungsgeschwindigkeit des Sauerstoffes und Stickstoff wird durch den bekannten und unbekannten Sauerstoffindex der Probe bestimmt.



Wenn der Sauerstoffindex des Materials bekannt und durch Verbrennung bestätigt werden muss und wenn der bekannte Sauerstoffindex 25, entsprechend dem Standard, die Länge der Flamme ist, die unten verbreitet, wird durch Stoppuhr notiert. Wenn die ausgebreitete Zeit nicht genug ist, oder die Flamme auf die Art ausgelöscht wird, sollte der Sauerstoff erhöht werden, und der Stickstoff sollte erhöht werden.



Wenn der Sauerstoffindex des Materials unbekannt ist, zu beginnen ist notwendig, mit einem Sauerstoffindex von 18:



Nehmen Sie den Anfangssauerstoffgehaltwert als 18,0, ist die Gesamtströmungsgeschwindigkeit des Mischgases 12,05 l/min. beobachten die Temperatur des Prüfers auf dem Bedienfeld ob, wenn sie bei 23 ℃ ±2 ℃ ist, die Temperatur des Mischungsgases ist stabil zu 23 ℃ ±2 ℃, und die Probe wird nach 30 S. entsprechend dem Standard, die Länge der Flamme angezündet, die unten verbreitet, wird notiert durch Stoppuhr. Wenn die ausgebreitete Zeit nicht genug ist, oder die Flamme auf die Art ausgelöscht wird, sollte der Sauerstoff erhöht werden, und der Stickstoff sollte erhöht werden.



5.It ist beobachtetes, ob die Anzeichentemperatur des Thermometers auf dem Bedienfeld bei 23 ℃ ±2 ℃.if ist, welches die Temperatur niedriger als ist, 23 ℃ ±2 ℃, der Heizungsknopf sollte geöffnet sein, um das Mischungsgas zu erhitzen, damit das Mischungsgas bei 23 ℃ ±2 ℃.If angezündet werden kann die Temperatur des Mischungsgases 23 ℃ ±2 ℃ ist, die Probe sollte nach 30 S. angezündet werden.



6. Eine Düse des Anzünders withф2mm ist installiert (Butanbehälter wird vom Benutzer gekauft). Justieren Sie die Menge des Gases im Butanbereich und zünden Sie die Düsenflamme an, damit die Länge der Flamme 16 ±4 Millimeter ist und das Exemplar entsprechend der Methode und der Zeit angezündet wird, die durch den Standard vorgeschrieben werden.



7. Wenn das Exemplar nicht angezündet werden, den Fluss des Sauerstoffes erhöhen, oder den Fluss des Stickstoffes gleichzeitig verringern kann. Wie von dem Standard gefordert die Sauerstoffkonzentration der Mischung erhöhend. Ob Sauerstoff addiert oder verringert wird, sollte die selbe Menge des Stickstoffes gleichzeitig verringert werden oder erhöht werden, um zu garantieren, dass die Gesamtströmungsgeschwindigkeit der Mischung bei 12,05 l/min aufrechterhalten wird.



8.Burning: Nachdem man angezündet hatte wurde die Verbrennungszeit mit Stoppuhr notiert und die Verbrennungslänge wurde beobachtet, und die Verbrennungsleistung einer einzelnen Probe wurde entsprechend dem Standard ausgewertet.



9. Bestimmen Sie eine Zunahme oder eine Abnahme an der Sauerstoffkonzentration des Mischgases, das auf einem einzelnen Test, basiert und fahren Sie mit dem folgenden Test fort.



10. Entsprechend den Anforderungen und den Schritten vom Standard, schließen Sie den Test der restlichen Proben ab, berechnen Sie den k-Wert und entsprechend der Standardabweichung der Probe.

Elektrisches schematisches Diagramm (befestigtes Bild)



























Plastiksauerstoff-Index-Methoden-Testgerät ISO4589-1, Brennverhalten-Prüfmaschine 0
