Testgerät-Selbstballast-Lampen-Last 3 Iec-IEC60669-1 stationiert Ausschaltvermögen des Kasten-300v

Ballast-Lampen-Lasts-3 Ausschaltvermögen der Selbstiec60669-1 Stations-des Kasten-300v und Normalbetrieb-Leben-Test

Standard: IEC60669-1: Klausel 2017 19,3

Anwendung: Dieses Gerät ist für Lebentest des Ausschaltvermögens und des Normalbetriebs für die örtlich festgelegten Schalter zu gehaltenem und ähnlichem Zweck des Hauses passend, besonders passend für elektrischen Druck des Selbstballastlampen-Schalters und Wärmebelastungstest wenn Steuerung der LED-Stromkreis. Zu überprüfen, ob der Schalter normalem Gebrauch, irgendein mechanischer Schaden oder elektrischer Ermüdungsausfall unter Normalbetrieb widerstehen kann, irgendein Kontaktadhäsionsphänomen oder langfristige Schließung oder Trennungsphänomen, prüfen ob übermäßige Abnutzung oder andere nachteilige Folgen.

Prüfling: Schalter der Selbstballast-Lampen-(SBL)

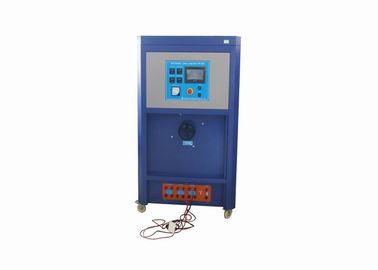

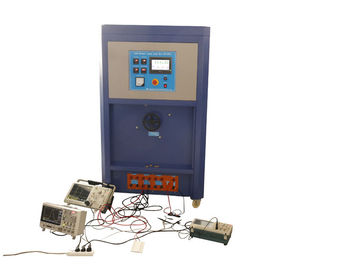

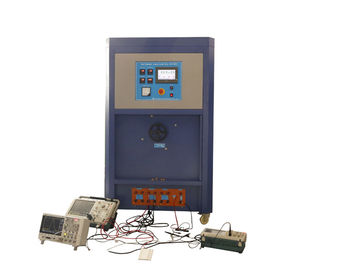

Eigenschaft: Maß ungefähr: weit (800mm) * tief (800mm) * Hoch (1800mm). Der Rahmen ist blau und die Seitenkonsolen sind helles weißes. Über der Front ist die Operationskontrollplatte. Auf der Steuerung gibt es Netzschalter, Warentestspannung und Machtanzeige Instrumente, Warnungen, Touch Screen, etc., dort ist Widerstände und Kondensatorlastskombinationen, Wechselstrom-Kontaktgeber, Relais. Es gibt einen Anschluss unter dem Kasten, der an das Produkt in der Prüfmaschine durch den Draht angeschlossen wird, und Ausgangsstrom und liefert Last im Inspektionsprozeß.

Das Lastsgerät ist mit Standardbeladungsbedingungen vor Versand eingestellt worden. Solange die Prüfspannung auf 250V~ justiert wird, bedrängt der Betreiber den Schalterknopf mit dem gleichen Nennstrom wie der Schalter geprüft zu werden, und seine Nennleistung, Antriebwellenform, Ipeak und I² t erfüllen die entsprechenden Bedingungen des Standards.

Es gibt 3 Stationen und 3 Schalter können gleichzeitig geprüft werden.

Mit Meßmodus und engagiertem Meßhafen entsprechen die eingebauten 90-Grad-, welche die Platte schließen, einfache, das Ausgangssignal, gegenwärtigen den Wert Ipeak und mich zu messen² t-Energiewert, völlig den Standards für Ausrüstungsmaßanforderungen.

Das Gerät wird mit einem Spannungsregler ausgerüstet, der die Spannung von 250V erreichen kann erforderte durch den Schaltertest ohne den Bedarf eines externen Spannungsreglers.

Parameter:

1. Stromversorgung: einphasiges AC220V±5%/50Hz, Stromversorgung zum Prüfling vorbereitet vom Benutzer.

2. Spannungsmeter: Strecke 0 | 300V, Präzision 0,5, Digitalanzeige

3. Stromzähler: 0~9KW, Präzision 0,5, Digitalanzeige

4. Ausgabekanal: Kanal 3

5. Jede voreingestellte Schalternennspannung 250V |, Nennstrom 10A, 13A, 16A, 20A vier optional (sein können kundengebundene Prüfspannung und Prüfstrom).

6. Die Eingangsspannung ist justierbar, zu garantieren, dass die Prüfspannung 250V~ ist

7. Alle Betriebsparameter werden an 250V~, einschließlich W, Ipeak, I² t und Einschaltstromwellenformen eingestellt.

8. Jedes Gerät liefert ein schließend Steuergerät (Touch Screen ausgewählte „Maß“ Funktion), ist jedes Mal in der 90-Grad-Winkelleitung, kann diese Funktion für Anfangsausrüstungskalibrierung und Maßüberprüfung verwendet werden.

9. Mit langer/langer Schutzfunktion die Schutzzeit von 1 | 99S kann eingestellt werden, Abschaltungswarnungsschutz.

10. Gebrauchsumwelt: Temperatur 5 | 40 °C, relative Luftfeuchtigkeit 20 | 90% relative Feuchtigkeit, Atmosphärendruck 80 | 106kpa. Keine schwere Erschütterung, keine elektromagnetische Störung, kein Staub, Schadgas, gute Wärmeableitung.
