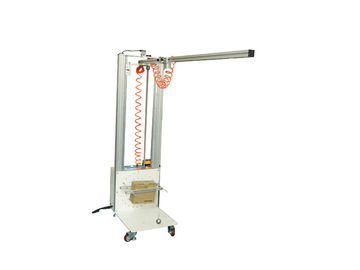

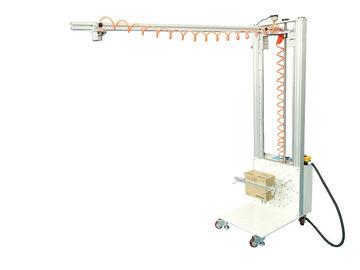

50mm Stahlball-vertikales/horizontales Auswirkungs-elektronisches Steuergerät für die Unterkunft der Ausrüstung IEC60598

Stahlball-vertikales und horizontales Auswirkungs-elektronisches Steuergerät IEC60598 50mm für die Unterkunft der Ausrüstung

Produkt-Einführung

Das Gerät basiert auf IEC60598-1 Beleuchtungen – Teil 1: Allgemeine Anforderungen und Testklausel 4.13.4a), IEC60950-1 Teil 1:
Klausel 4.2.5 der allgemeinen Anforderungen, Audio- IEC60065-1, Video- und ähnlicherelektronischer Apparat – Sicherheitsauflageklausel 12.1.4 fig.8, 12.7.3.5 und andere Standardausführung und Fertigung des speziellen Testgeräts, passendes für die Unterkunft der Ausrüstung für Antitropfenauswirkungsleistungsnachweis, das Gerät kann vertikale Tropfenauswirkung und die Auswirkung des Schwingenniveaus in zwei Formen, in einer Maßgenauigkeit, im rationalen Plan, in der einfachen Operation, in den Institutionen und in den bedeutenden Herstellern der Laborentdeckung des idealen Instrumentes.

Technische Parameter

Auswirkung 1.The des Balls: Φ50mm-Gürtelschlaufen, 500 ± 25g,

Mittelabstand 2.Swing: 0-1.5 m (justiert durch die Justage der Länge des Seils);

3. Abwurfhöhe: 0.5-1.5m justierbar

Weise 4.Lifting: Elektrisch

5.The, das Freigabemodus festklemmt: Elektronische Steuerung

6. entsprechend dem Standardwerk zum ABB.

Operations-Verfahren

1. Testvorbereitung:

1,1 wird die Probe in der normalen Gebrauchsposition, sicherstellen geregelt, dass die Stützoberfläche der steifen Stützoberfläche der Wahl für Böden und die Wände Oberfläche stützen.

1,2 schloss das Gerät an Stromversorgung 220V, entsprechend dem Beispielauswahltropfen an: Vertikaler Rückgang oder Schwingenauswirkung.

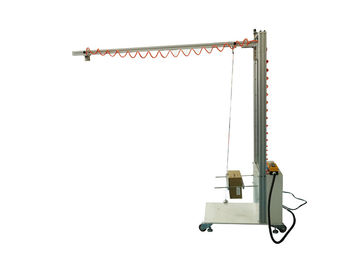

Vertikales Kippfallen: der ist fallender gerader Abstieg wie gezeigt das Tampen feste Festklemmen, vertikaler Ball berührte gerade das Niveau der Beispieloberfläche (Fabriknichterfüllungshöhe 1500mm), das 1300mm Kippfallen, das für gerade Steuerskalarückgang 200mm, die Abwurfhöhe 1300mm durchgeführt wird, dann wird der Ball in eine Freigabemagnetkarte der vertikalen Position gelegt. Örtlich festgelegte Radbremsen, Durchschnitte für das Verhindern der Bewegung.

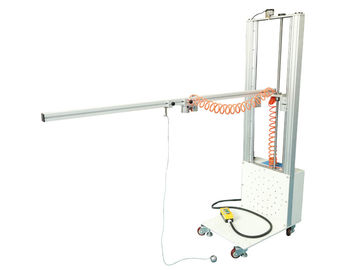

SchwingenSchlagversuch: Das Drahtseil, das bei einem Ende, der Ball geregelt wird, wird auf dem Niveau der Freigabemagnetkarte gesetzt, dann den Hakensitz, machen Seil Bengzhi bewegt, das Hakensitz zuschließt. Dann ist der Ball in einem freien Zustand, gerade Kontakttest eine vertikale Oberfläche (durch Fernbedienung die Höhe des Punktes der Auswirkung), der Ball wird wieder gelegt in eine Waagerechtefreigabe-Magnetkarte. Örtlich festgelegte Radbremsen, Durchschnitte für das Verhindern der Bewegung.

Wenn Sie nach außen schwingen möchten, können Sie ① ② vom Ende der Stange entfernen, ändern sie in einer Richtung, dann ziehen sie, das Tampen feste Festklemmen, der Ball werden gesetzt auf dem Niveau der Freigabemagnetkarte, dann bewegen den Hakensitz ein, lassen Seil heraus geraderichten und Hakensitz, die gleiche Methode nach innen zuschließend wie das Schwingen.

2. Testoperation:

Vorbereitungsarbeit wird, Presse auf der Fernbedienung erledigt, um das Ballkreuz/vertikale die BallEntriegelung freizugeben, fortfahren Ballschwingen/vertikaler Schlagversuch. Nach dem Test entsprechend den Standards bestimmt, ob die Probe qualifizierte.
